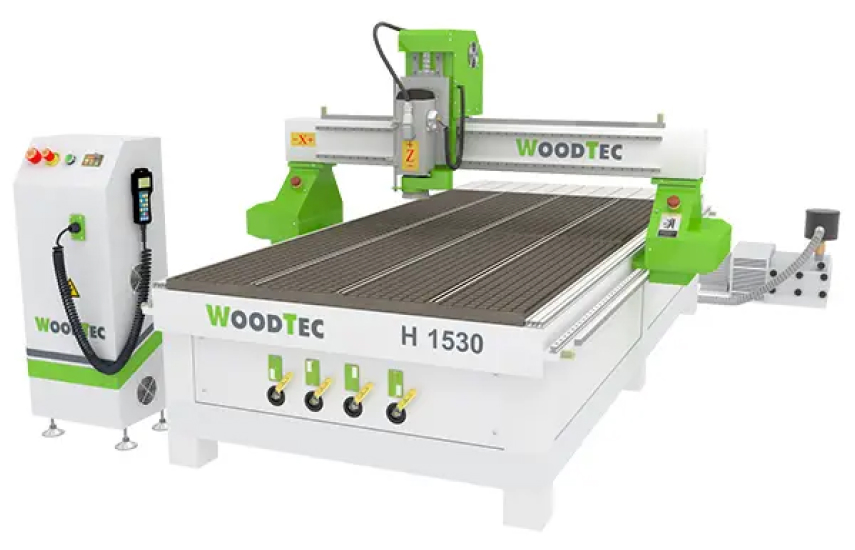

Фрезерно-гравировальный станок с ЧПУ WoodTec H 1530

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

Виды обрабатываемых материалов

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Комплектация

№	Наименование	Кол-во, шт.	Примечание
1	Электрошпиндель HQD, Китай (воздушное охлаждение)	1	5,5 кВт 18 000 об/мин
2	Частотный преобразователь для плавного изменения оборотов электрошпинделя	1
3	Шкаф с электрокомпонентами станка	1
4	Ручной пульт управления станком Rich Auto	1	A11 version
5	Датчик измерения и калибровки инструмента	1	Ручное позиционирование
6	Вакуумный стол с «T-пазами» для возможности механической фиксации и сверхбыстрой вакуумной	1	Вакуумный стол с T-пазами (4 зоны)
7	Шаговые электродвигатели осевого перемещения	4
8	Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект)	3
9	Передача при помощи косозубых реек по осям Y, X (комплект)	2
10	Шарико-винтовая передача по оси Z	1
11	Набор фрез для обработки дерева/МДФ/ДСП (комплект)	1
12	Набор цанг, фиксация гайкой (комплект)	1	ER32
13	Набор гаечных ключей для обслуживания станка	1
14	Струбцина для механического крепления деталей (комплект)	1
15	Ящик с ЗИП	1
16	Аспирационный кожух на шпиндель.	1
17	Программное обеспечение	1	на русском языке
18	Руководство пользователя	1	на русском языке

Область применения

Гравировка:

Гравировка поверхностей из самых различных материалов

Мебельное производства:

Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

Отделка интерьеров:

Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

Отделка экстерьеров:

Фигурные наличники на окна и двери с резьбой
Декоративные элементы для украшения деревянных домов и бань.
Балясины из доски для отделки веранд и беседок, ограды и т.д.

Эксклюзивные изделия:

Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

Производство дверей:

Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
Изготовление эксклюзивных дверей из ценных пород древесины.

Модельное производство:

Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

Реклама:

Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Характеристики

Размеры рабочего стола, мм	1500 х 3000
Перемещение шпинделя по оси Z, мм	300
Система смены инструмента	Ручная (цанговый, фиксация гайкой)
Перемещение шпинделя по оси Z, мм	ШВП
Тип передачи по осям X, Y	Косозубые рейки
Тип рабочего стола	Вакуумный и механический с «Т»- пазами крепления 4 зоны ОПЦИЯ: вакуумный насос 5,5 кВт (160 м³/ч)
Тип электродвигателей перемещения	шаговые
Скорость рабочего хода, м/мин	0 — 10
Скорость холостого хода, м/мин	0 — 17
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	5,5
Тип охлаждения шпинделя	воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	18
