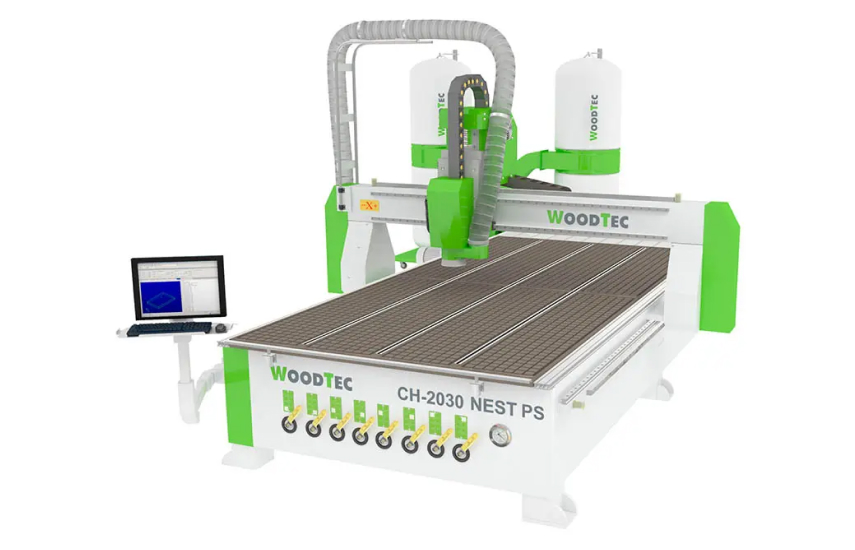

Данное оборудование используется для высокоточной 2D и 3D фрезеровки, а также гравировальных работ по различным материалам. Широко применяется в различных отраслях промышленности, таких как изготовление мебели, дверей, фасадов, рекламы, сувенирной продукции, мастер моделей и многих других.

При помощи роликового стола и пневмоупоров расположенных на станке возможна быстрая загрузка и базирование листовых материалов для последующей обработки.

Виды обрабатываемых материалов

Древесина любых пород, композитные материалы, пластики, плитные материалы, такие как ДСП, МДФ, ДВП, фанера, полистирол, оргстекло, акрил, цветные металлы.

Область применения

ГРАВИРОВКА:

  • Гравировка поверхностей из самых различных материалов

МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:

  • Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

ОТДЕЛКА ИНТЕРЬЕРОВ:

  • Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

ОТДЕЛКА ЭКСТЕРЬЕРОВ:

  • Фигурные наличники на окна и двери с резьбой
  • Декоративные элементы для украшения деревянных домов и бань.
  • Балясины из доски для отделки веранд и беседок, ограды и т.д.

ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:

  • Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

ПРОИЗВОДСТВО ДВЕРЕЙ:

  • Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
  • Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
  • Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
  • Изготовление эксклюзивных дверей из ценных пород древесины.

МОДЕЛЬНОЕ ПРОИЗВОДСТВО:

  • Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

РЕКЛАМА:

  • Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок.

Комплектация

№НаименованиеКол-во, шт.Примечание
1Электрошпиндель с воздушным охлаждением1HQD 6 кВт 24 000 об/мин
2Частотный преобразователь для плавного изменения оборотов электрошпинделя1BEST 6 кВт
3Системный блок и монитор1
4Система управления1NC Studio 95A 3L
5Датчик измерения и калибровки инструмента1Ручное позиционирование
6Вакуумный стол (8 зон)1
7Серводвигатели осевого перемещения4Leadshine 750 Вт
8Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект)3HIWIN
9Передача при помощи косозубых реек по осям X, Y (комплект)2
10Шарико-винтовая передача по оси Z1
11Планетарные редукторы1SHIMPO-NIDEC (Япония)
12Роликовый стол для подачи материалов1
13Базирующие пневмоупоры5
14Набор фрез для обработки дерева / МДФ / ДСП (комплект)1
15Набор цанг, фиксация гайкой (комплект)1ER32
16Набор гаечных ключей для обслуживания станка1
17Струбцина для механического крепления деталей (комплект)1
18Ящик с ЗИП1
19Аспирационный кожух на шпиндель1
20Пылеулавливающий агрегат13 кВт
21Программное обеспечение1на русском языке
22Руководство пользователя1на русском языке

Характеристики

Размеры зоны обработки X и Y, наибольшие, мм2070 х 3000
Перемещение шпинделя по оси Z, мм180
Система смены инструментаручная (цанговый, фиксация гайкой)
Тип передачи по оси ZШВП
Тип передачи по оси X и Yкосозубые рейки
Тип рабочего столавакуумный 8 зон
Тип электродвигателей перемещениясерводвигатели
Скорость рабочего хода, м/мин0 — 20
Скорость холостого хода, м/мин0 — 40
Частота вращения шпинделя, об/мин0 — 24 000
Мощность шпинделя, кВт6
Тип охлаждения шпинделявоздушное
Тип цангиER 32
Посадочный диаметр инструмента, наибольший, мм20
Напряжение, В380
Частота тока, Гц50
Общая установленная мощность, кВт9,5

Габаритные размеры станка в упаковке

Длина, мм3500
Ширина, мм2300
Высота, мм1250
Вес, кг1400
