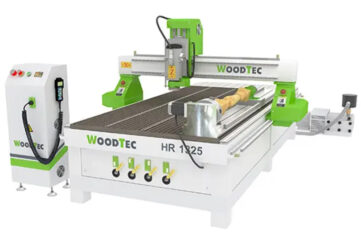

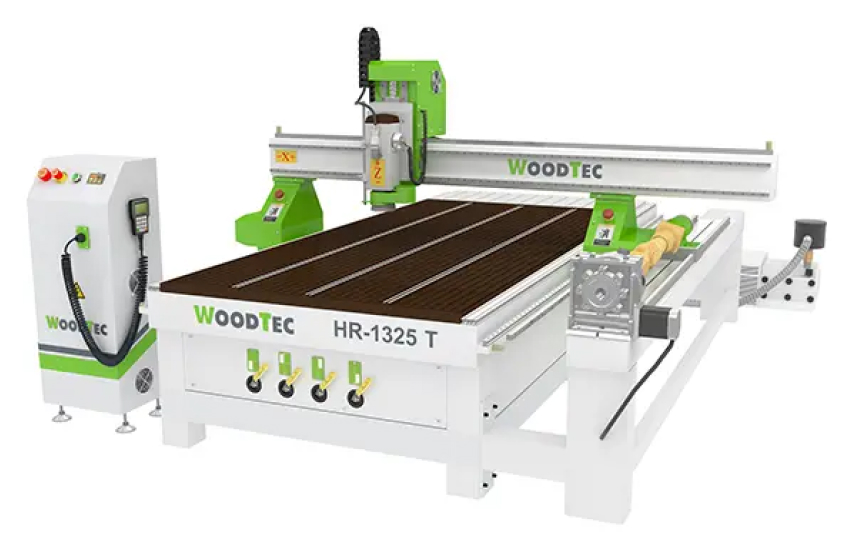

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое, а также для 4-х осевой обработки тел вращения.

Виды обрабатываемых материалов

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Комплектация

№НаименованиеКол-во, шт.Примечание
1Электрошпиндель HQD, Китай (воздушное охлаждение)15,5 кВт 18 000 об/мин
2Частотный преобразователь для плавного изменения оборотов электрошпинделя1
3Шкаф с электрокомпонентами станка1
4Ручной пульт управления станком Rich Auto1A18 version
5Датчик измерения и калибровки инструмента1Ручное позиционирование
6Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами1
7Сервогибридные электродвигатели осевого перемещения4LeadShine
8Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект)3
9Передача при помощи косозубых реек по осям Y, X (комплект)2
10Шарико-винтовая передача  по оси Z1
11Набор фрез для обработки дерева / МДФ / ДСП (комплект)1
12Набор цанг, фиксация гайкой (комплект)1ER 32
13Набор гаечных ключей для обслуживания станка1
14Струбцина для механического крепления деталей (комплект)1
15Ящик с ЗИП1
16Аспирационный кожух на шпиндель.1
17Программное обеспечение1на русском языке
18Руководство пользователя1на русском языке

Область применения

Гравировка:

  • Гравировка поверхностей из самых различных материалов

Мебельное производство:

  • Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

Отделка интерьеров:

  • Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

Отделка экстерьеров:

  • Фигурные наличники на окна и двери с резьбой
  • Декоративные элементы для украшения деревянных домов и бань.
  • Балясины из доски для отделки веранд и беседок, ограды и т.д.

Эксклюзивные изделия:

  • Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

Производство дверей:

  • Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
  • Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
  • Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
  • Изготовление эксклюзивных дверей из ценных пород древесины.

Модельное производство:

  • Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

Реклама:

  • Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Характеристики

Размеры зоны обработки X и Y, наибольшие, мм1300 х 2500
Перемещение шпинделя по оси Z, мм320
Размеры зоны обработки токарной приставки, наибольшие, мм1500
Диаметр заготовки в токарной приставке, мм300
Система смены инструментаРучная (цанговый, фиксация гайкой)
Тип передачи по оси ZШВП
Тип передачи по оси X и YКосозубые рейки
Тип рабочего столаВакуумный и механический с «Т»-пазами крепления 4 зоны
Тип электродвигателей перемещенияСервогибридные
Скорость рабочего хода, м/мин0 — 15
Скорость холостого хода, м/мин0 — 25
Частота вращения шпинделя, об/мин0 — 18 000
Мощность шпинделя, кВт5,5
Тип охлаждения шпинделявоздушное
Тип цангиER 32
Посадочный диаметр инструмента, наибольший, мм20
Напряжение, В380
Частота тока, Гц50
Общая установленная мощность, кВт11

Габаритные размеры

Длина, мм3000
Ширина, мм1500
Высота, мм1450
Вес (брутто), кг1500
