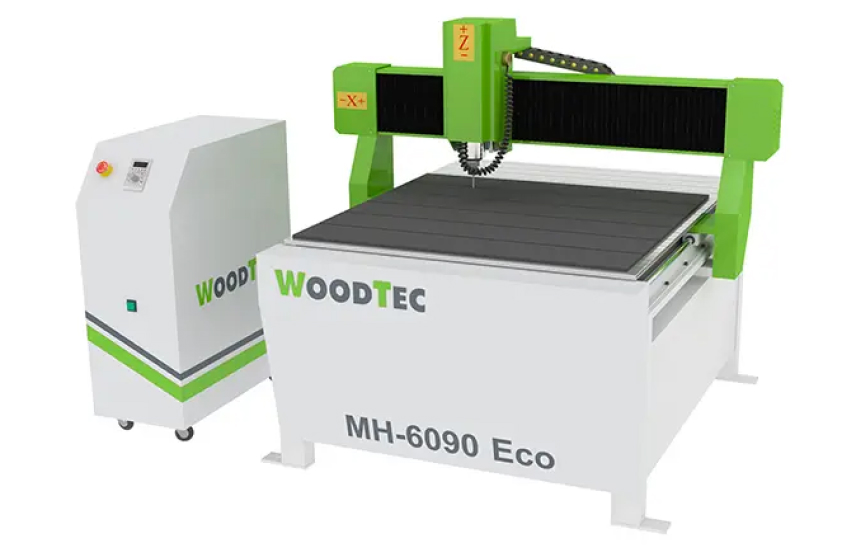

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

Виды обрабатываемых материалов

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Комплектация

№НаименованиеКол-во, шт.Примечание
1Электрошпиндель, Китай (жидкостное охлаждение)11,5 кВт 24 000 об/мин
2Частотный преобразователь для плавного изменения оборотов электрошпинделя1
3Шкаф с электрокомпонентами станка1
4Плата NCStudio1NCStudio V5
5Датчик измерения и калибровки инструмента1Ручное позиционирование
6Рабочий стол с «T-пазами» для возможности механической фиксации1
7Шаговые электродвигатели осевого перемещения3
8Цилиндрические рельсы на трапециевидной опоре по осям X,Y и Z (комплект)3
9Шарико-винтовая передача по осям X, Y, Z3
10Набор фрез для обработки дерева / МДФ / ДСП1
11Набор цанг (комплект)1ER11
12Набор гаечных ключей для обслуживания станка (комплект)1
13Струбцина для механического крепления деталей (комплект)1
14Ящик с ЗИП1
15Программное обеспечение1на русском языке
16Руководство пользователя1на русском языке

Область применения

Гравировка:

  • Гравировка поверхностей из самых различных материалов

Мебельное производства:

  • Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

Отделка интерьеров:

  • Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

Отделка экстерьеров:

  • Фигурные наличники на окна и двери с резьбой.
  • Декоративные элементы для украшения деревянных домов и бань.
  • Балясины из доски для отделки веранд и беседок, ограды и т.д.

Эксклюзивные изделия:

  • Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

Производство дверей:

  • Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
  • Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
  • Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
  • Изготовление эксклюзивных дверей из ценных пород древесины.

Модельное производство:

  • Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

Реклама:

  • Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Характеристики

Размеры рабочего стола, мм890 х 1200
Размеры зоны обработки X и Y, наибольшие, мм600 х 900
Перемещение шпинделя по оси Z, мм80
Система смены инструментаРучная (цанговый, фиксация гайкой)
Тип передачи по осям X, Y, ZШВП
Тип рабочего столаМеханический с «Т»- пазами крепления
Тип электродвигателей перемещенияшаговые
Скорость рабочего хода, м/мин0 – 4
Скорость холостого хода, м/мин0 – 6
Частота вращения шпинделя, об/мин0 – 24 000
Мощность шпинделя, кВт1,5
Тип охлаждения шпинделяжидкостное
Тип цангиER11
Посадочный диаметр инструмента, наибольший, мм7
Напряжение, В220
Частота тока, Гц50
Общая установленная мощность, кВт1,95

Габаритные размеры станка в упаковке

Длина, мм1560
Ширина, мм1140
Высота, мм1200
Вес, кг350
