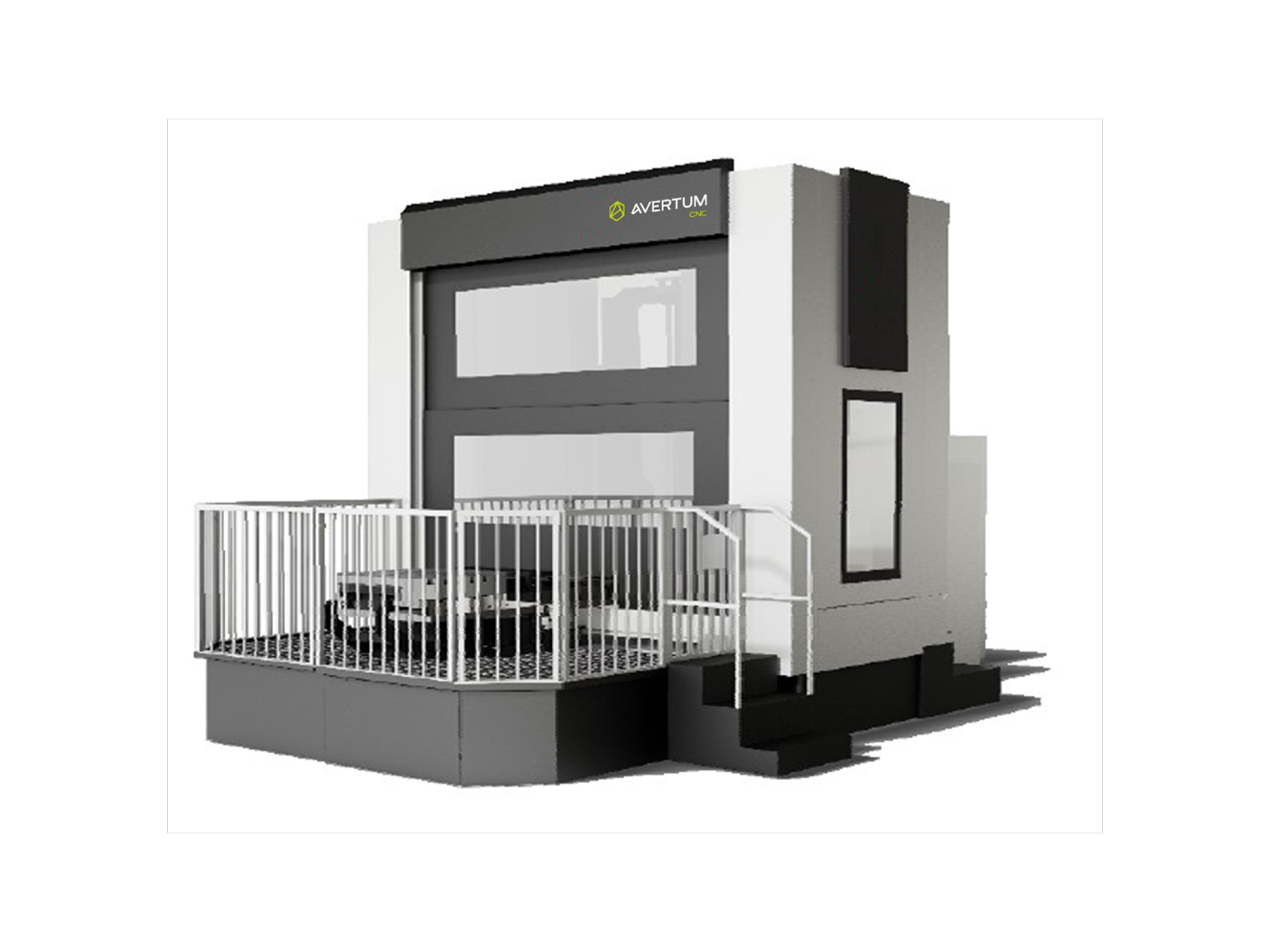

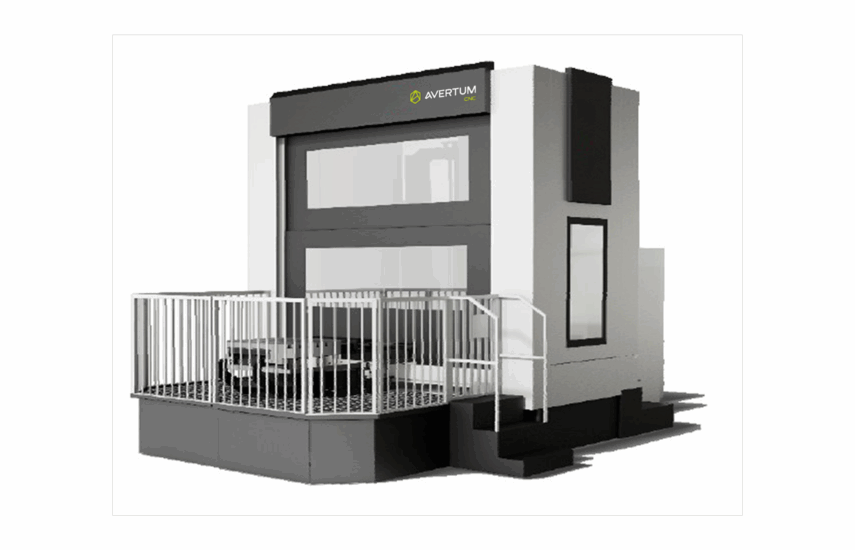

В данных металлообрабатывающих центрах использована усовершенствованная станина Т типа, портальная колонна и подвесная конструкция повышенной жесткости, с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса.

Характеристики

Рабочая зона
Ход по оси X, мм2000
Ход по оси Y, мм1500
Ход по оси Z, мм1200
Ход по оси W, мм535 (опция)
Расстояние от оси шпинделя до поверхности стола, мм(-50)-1450
Расстояние от торца до поверхности стола, мм280-1480
Стол
Размер стола, мм1000×1000
Нагрузка на стол, кг3000
Поворот стола, град1°×360
Количетсво паллет2
Подачи
Скорость быстрых перемещений по оси X, м/мин14
Скорость быстрых перемещений по оси Y, м/мин14
Скорость быстрых перемещений по оси Z, м/мин14
Скорость резания по оси X, м/мин4
Скорость резания по оси Y, м/мин4
Скорость резания по оси Z, м/мин4
Тип направляющихСкольжения
Автоматическая смена паллет
Тип смены паллетПоворотного типа
Шпиндель
Тип приводаРедуктор
Частота вращения шпинделя, об/мин4500
Мощность шпинделя, кВт18.5/22
Крутящий момент, Нм837
КонусBT50
Диаметр расточной штанги, мм130 (опция)
Инструментальный магазин
Емкость инструментального магазина40
Максимальный диаметр инструмента (смежное гнездо), мм120 (240)
Максимальная длина инструмента, мм500
Максимальный вес инструмента, кг30
Система ЧПУ
Система ЧПУFanuc 0i
Прочее
Длина,мм8900
Ширина, мм6150
Высота, мм4450
Масса, тонн32
