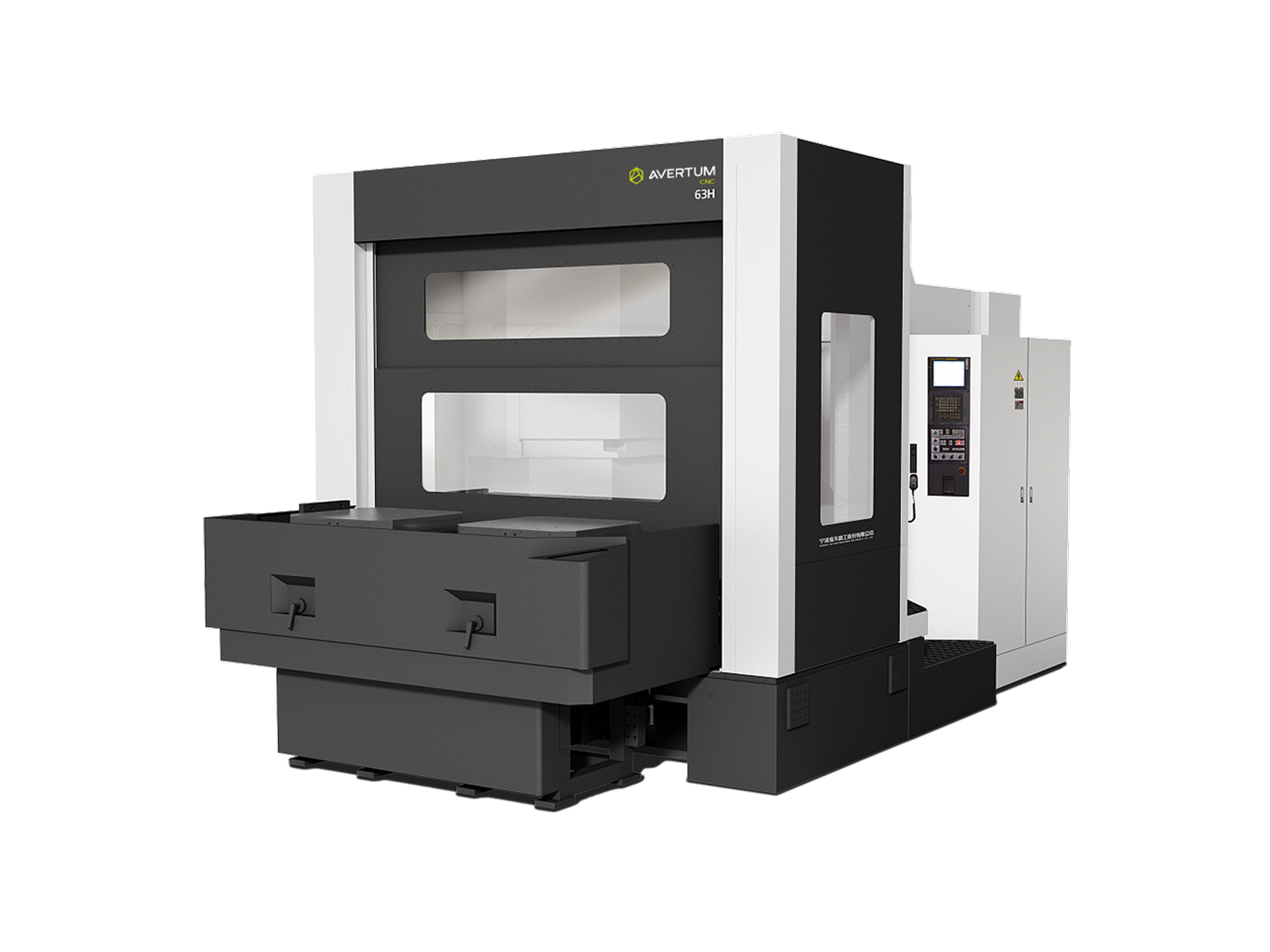

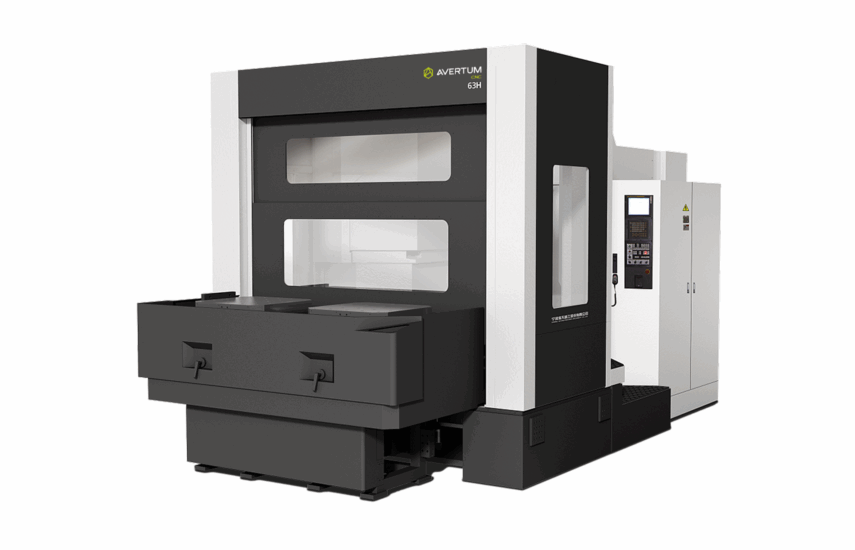

В данных металлообрабатывающих центрах использована усовершенствованная станина Т типа, портальная колонна и подвесная конструкция повышенной жесткости, с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса.

Характеристики

Рабочая зона
Ход по оси X, мм1000
Ход по оси Y, мм850
Ход по оси Z, мм750
Расстояние от оси шпинделя до поверхности стола, мм0-850
Расстояние от торца до поверхности стола, мм200-950
Стол
Размер стола, мм630×630
Нагрузка на стол, кг1200
Поворот стола, град1°×360
Количетсво паллет2
Подачи
Скорость быстрых перемещений по оси X, м/мин20
Скорость быстрых перемещений по оси Y, м/мин20
Скорость быстрых перемещений по оси Z, м/мин20
Скорость резания по оси X, м/мин5
Скорость резания по оси Y, м/мин5
Скорость резания по оси Z, м/мин5
Тип направляющихСкольжения
Автоматическая смена паллет
Тип смены паллетПараллельного типа
Шпиндель
Тип приводаРедуктор
Частота вращения шпинделя, об/мин5000
Мощность шпинделя, кВт18.5/22
Крутящий момент, Нм730
КонусBT50
Инструментальный магазин
Емкость инструментального магазина40
Максимальный диаметр инструмента (смежное гнездо), мм120 (240)
Максимальная длина инструмента, мм500
Максимальный вес инструмента, кг30
Система ЧПУ
Система ЧПУFanuc 0i
Прочее
Длина,мм5800
Ширина, мм3500
Высота, мм3250
Масса, тонн16.5
