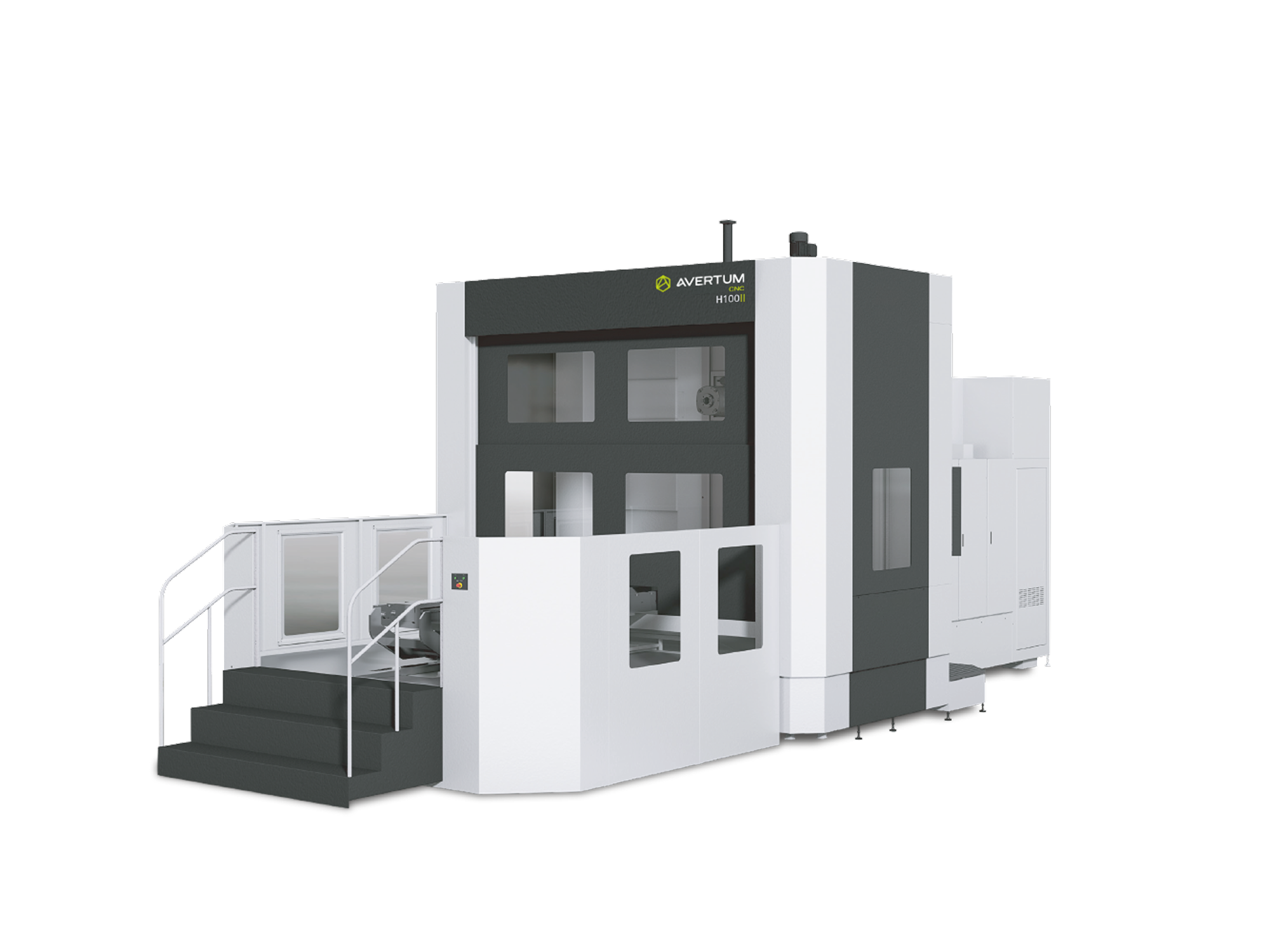

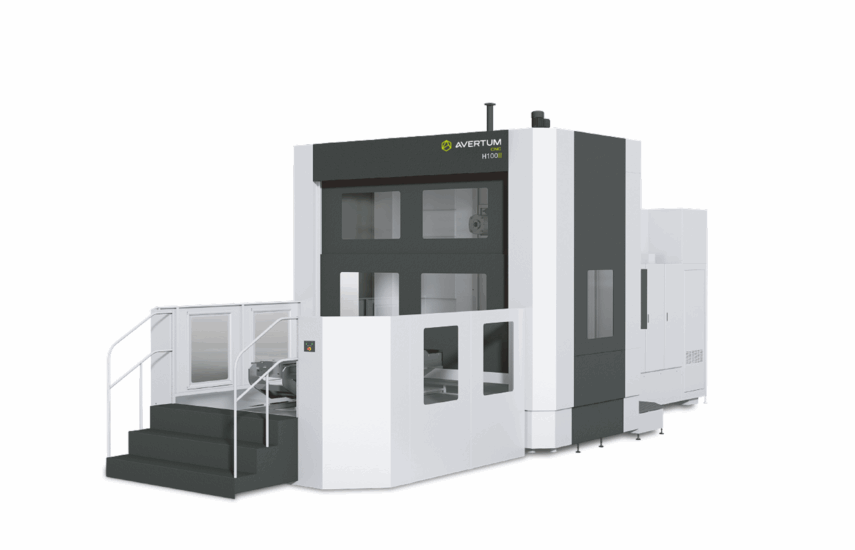

В данных металлообрабатывающих центрах использована усовершенствованная станина Т типа, портальная колонна и подвесная конструкция повышенной жесткости, с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса.

Характеристики

Рабочая зона
Ход по оси X, мм2000
Ход по оси Y, мм1500
Ход по оси Z, мм1350
Ход по оси W, мм535 (опция)
Расстояние от оси шпинделя до поверхности стола, мм0-1500
Расстояние от торца до поверхности стола, мм350-1700
Стол
Размер стола, мм1250×1250
Нагрузка на стол, кг3000
Поворот стола, град1°×360
Количетсво паллет2
Подачи
Скорость быстрых перемещений по оси X, м/мин30
Скорость быстрых перемещений по оси Y, м/мин20
Скорость быстрых перемещений по оси Z, м/мин30
Скорость резания по оси X, м/мин6
Скорость резания по оси Y, м/мин6
Скорость резания по оси Z, м/мин6
Автоматическая смена паллет
Тип смены паллетПоворотного типа
Шпиндель
Тип приводаРедуктор
Частота вращения шпинделя, об/мин4500
Мощность шпинделя, кВт22/26
Крутящий момент, Нм837/989
КонусBT50
Диаметр расточной штанги, мм130 (опция)
Инструментальный магазин
Емкость инструментального магазина40
Максимальный диаметр инструмента (смежное гнездо), мм120 (240)
Максимальная длина инструмента, мм650
Максимальный вес инструмента, кг30
Система ЧПУ
Система ЧПУFanuc 0i
Прочее
Длина,мм9000
Ширина, мм5200
Высота, мм4600
Масса, тонн33
