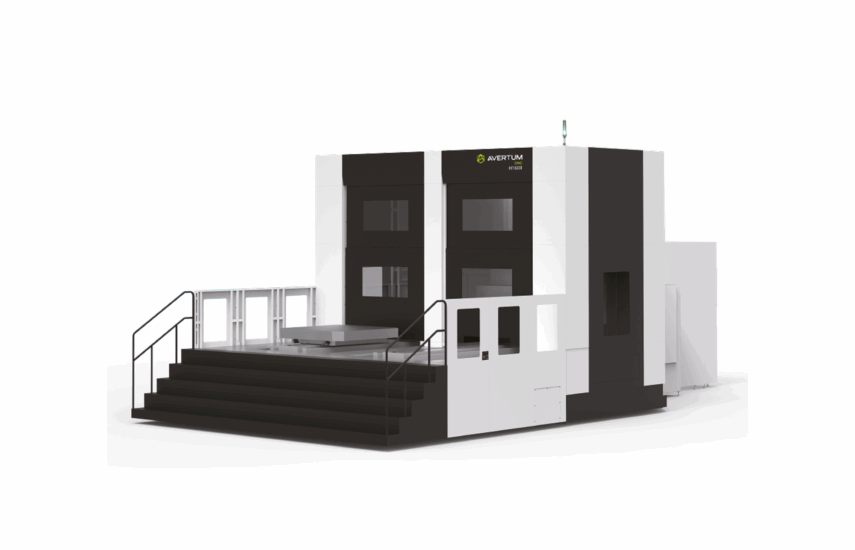

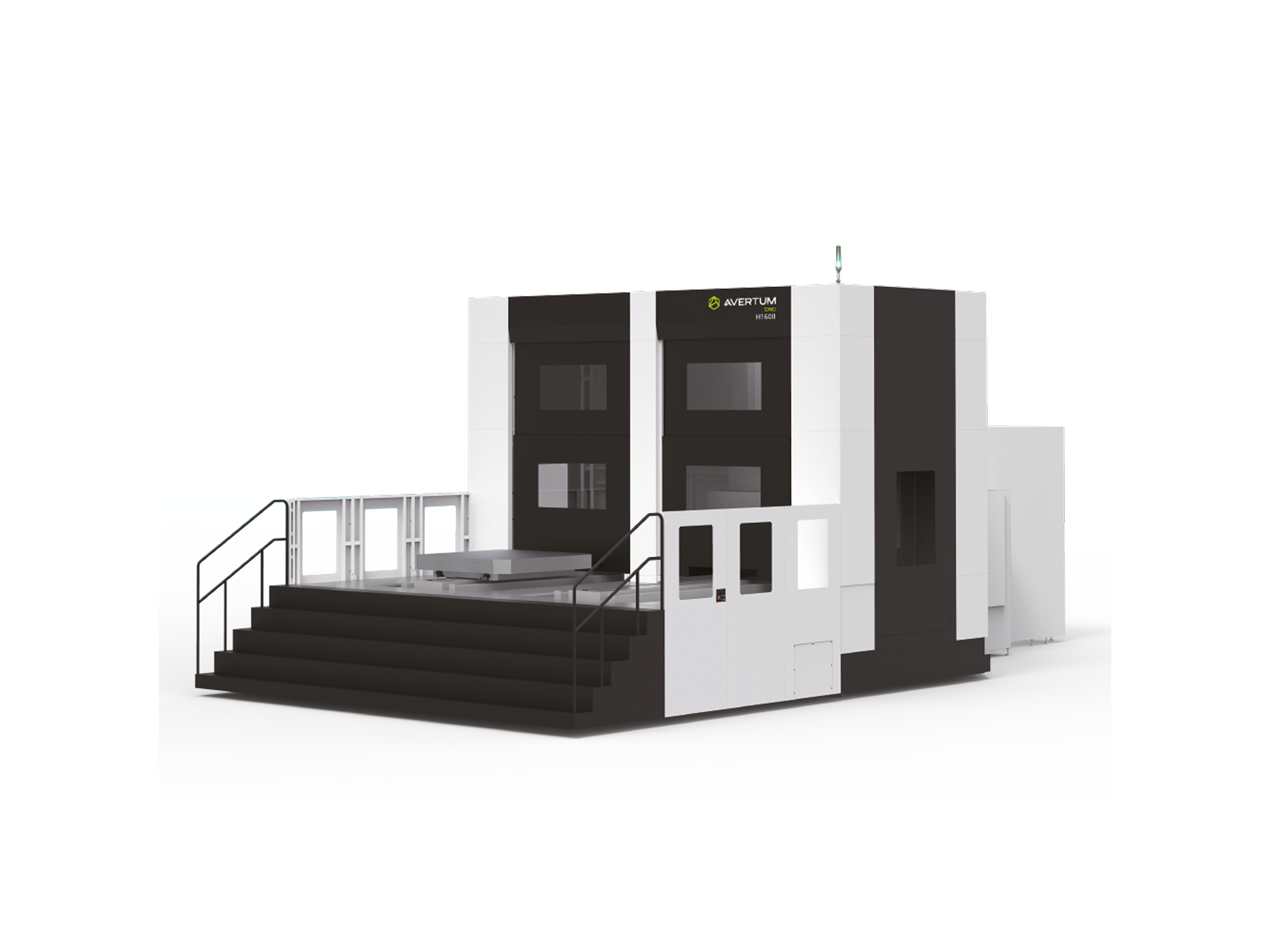

В данных металлообрабатывающих центрах использована усовершенствованная станина Т типа, портальная колонна и подвесная конструкция повышенной жесткости, с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса.

Характеристики

Рабочая зона
Ход по оси X, мм2500
Ход по оси Y, мм2000
Ход по оси Z, мм1500
Ход по оси W, мм700
Расстояние от оси шпинделя до поверхности стола, мм120-2120
Расстояние от торца до поверхности стола, мм580-2080
Стол
Размер стола, мм1600×1800
Нагрузка на стол, кг10000
Поворот стола, град0.001
Подачи
Скорость быстрых перемещений по оси X, м/мин15
Скорость быстрых перемещений по оси Y, м/мин15
Скорость быстрых перемещений по оси Z, м/мин15
Скорость резания по оси X, м/мин6
Скорость резания по оси Y, м/мин6
Скорость резания по оси Z, м/мин6
Шпиндель
Тип приводаРедуктор
Частота вращения шпинделя, об/мин2500
Мощность шпинделя, кВт30/37
Крутящий момент, Нм2277
КонусBT50
Диаметр расточной штанги, мм130
Инструментальный магазин
Емкость инструментального магазина40 (опция)
Максимальный диаметр инструмента (смежное гнездо), мм120 (240)
Максимальная длина инструмента, мм650
Максимальный вес инструмента, кг30
Система ЧПУ
Система ЧПУFanuc 0i
Прочее
Длина,мм8030
Ширина, мм7300
Высота, мм6000
Масса, тонн60
