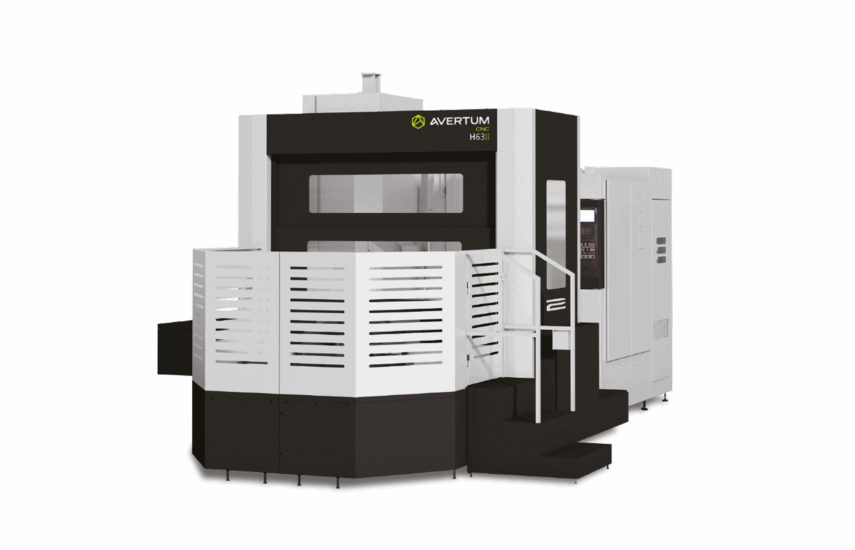

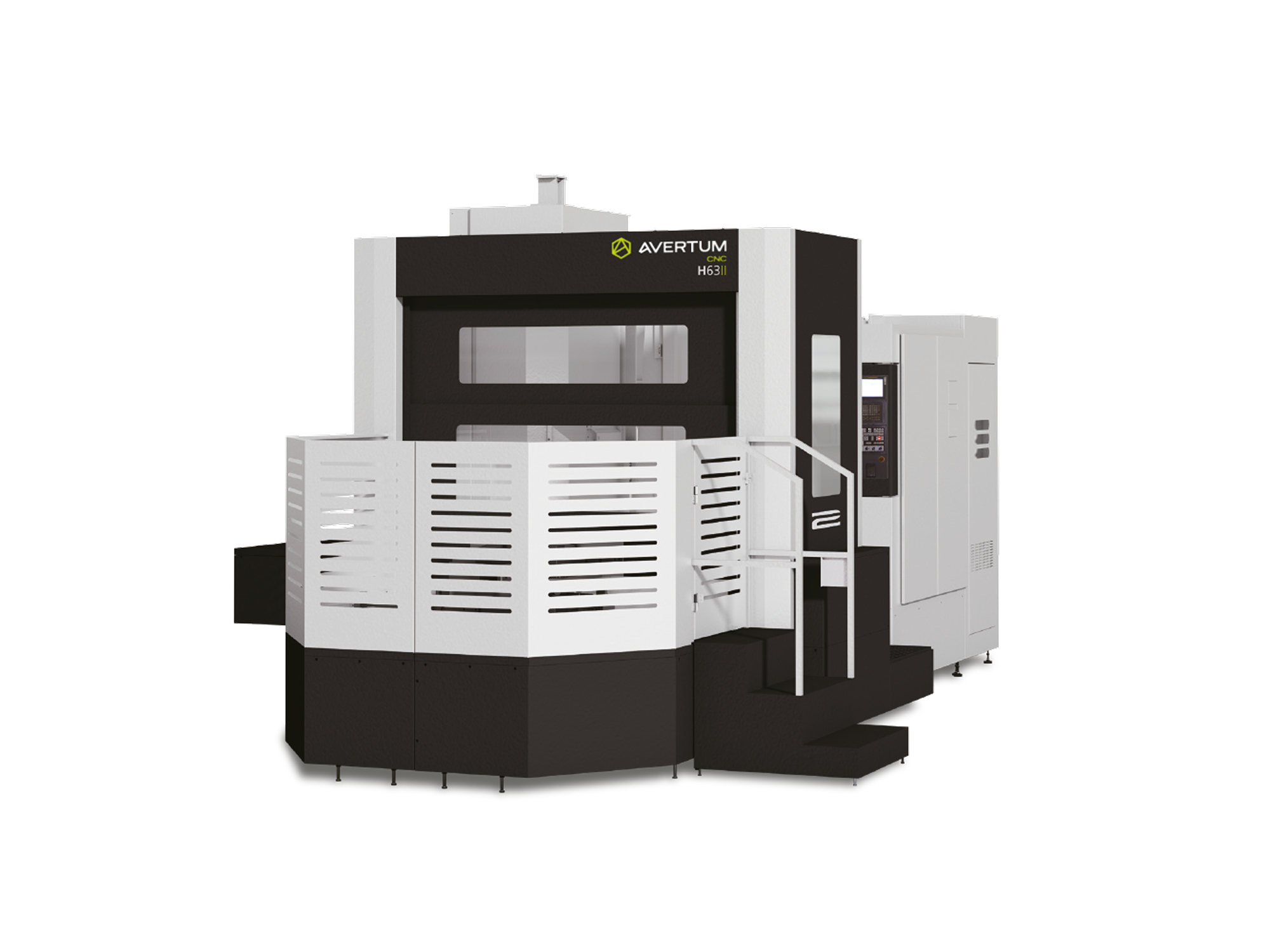

В данных металлообрабатывающих центрах использована усовершенствованная станина Т типа, портальная колонна и подвесная конструкция повышенной жесткости, с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса.

Характеристики

Рабочая зона
Ход по оси X, мм1050
Ход по оси Y, мм850
Ход по оси Z, мм900
Расстояние от оси шпинделя до поверхности стола, мм0-850
Расстояние от торца до поверхности стола, мм200-1100
Стол
Размер стола, мм630×630
Нагрузка на стол, кг1300
Поворот стола, град1°×360
Подачи
Скорость быстрых перемещений по оси X, м/мин32
Скорость быстрых перемещений по оси Y, м/мин30
Скорость быстрых перемещений по оси Z, м/мин32
Скорость резания по оси X, м/мин12
Скорость резания по оси Y, м/мин12
Скорость резания по оси Z, м/мин12
Шпиндель
Тип приводаРедуктор
Частота вращения шпинделя, об/мин6000
Мощность шпинделя, кВт18.5/22
Крутящий момент, Нм703/837
КонусBT50
Инструментальный магазин
Емкость инструментального магазина40
Максимальный диаметр инструмента (смежное гнездо), мм120 (240)
Максимальная длина инструмента, мм500
Максимальный вес инструмента, кг30
Система ЧПУ
Система ЧПУFanuc 0i
Прочее
Длина,мм5000
Ширина, мм4100
Высота, мм3800
Масса, тонн15
