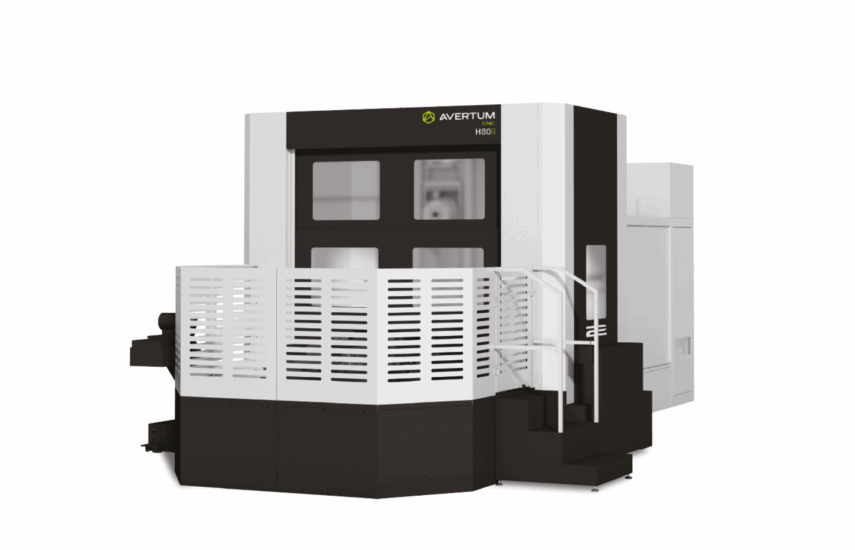

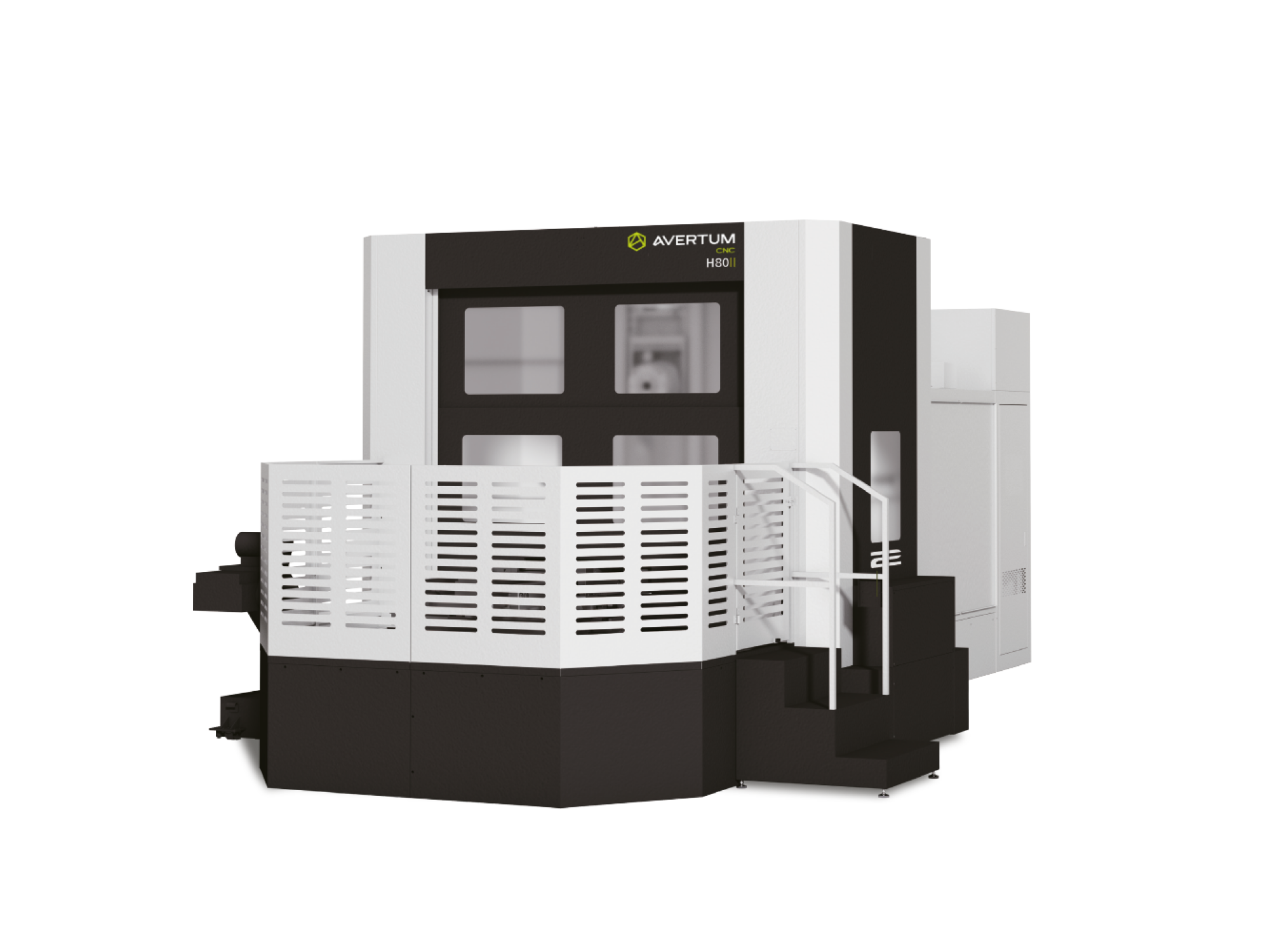

В данных металлообрабатывающих центрах использована усовершенствованная станина Т типа, портальная колонна и подвесная конструкция повышенной жесткости, с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса.

Характеристики

Рабочая зона
Ход по оси X, мм1350
Ход по оси Y, мм980
Ход по оси Z, мм1000
Ход по оси W, мм535 (опция)
Расстояние от оси шпинделя до поверхности стола, мм0-980
Расстояние от торца до поверхности стола, мм230-1230
Стол
Размер стола, мм800×800
Нагрузка на стол, кг2000
Поворот стола, град1°×360
Количетсво паллет2
Подачи
Скорость быстрых перемещений по оси X, м/мин30
Скорость быстрых перемещений по оси Y, м/мин24
Скорость быстрых перемещений по оси Z, м/мин30
Скорость резания по оси X, м/мин12
Скорость резания по оси Y, м/мин12
Скорость резания по оси Z, м/мин12
Автоматическая смена паллет
Тип смены паллетПоворотного типа
Шпиндель
Тип приводаРедуктор
Частота вращения шпинделя, об/мин6000
Мощность шпинделя, кВт18.5/22
Крутящий момент, Нм703/837
КонусBT50
Диаметр расточной штанги, мм130 (опция)
Инструментальный магазин
Емкость инструментального магазина40
Максимальный диаметр инструмента (смежное гнездо), мм120 (240)
Максимальная длина инструмента, мм600
Максимальный вес инструмента, кг30
Система ЧПУ
Система ЧПУFanuc 0i
Прочее
Длина,мм7530
Ширина, мм5000
Высота, мм4300
Масса, тонн22
