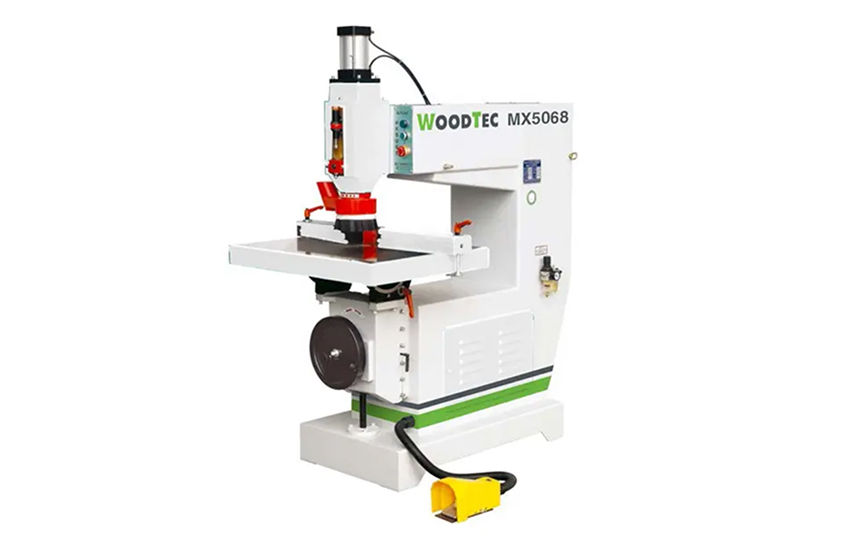

Копировально-фрезерный станок с верхним расположением шпинделя WoodTec MX 5068

Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.

Характерные детали — это дверные полотна и мебельные фасады. Здесь выполняются два вида работ:

• Прямолинейное фрезерование рельефа на плоскости.
• Фрезерование на плоскости рисунка (например, ложной филенки) по копиру.

Порядок работы на станке

• В шаблоне из листового материала вырезается паз необходимого профиля.
• Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
• Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
• Прямолинейное фрезерование можно выполнять по направляющей без шаблона.

Отличительные особенности

• Вертикальное перемещение стола осуществляется через педаль, не требуется компрессор
• Высокоскоростной шпиндель 18 000 об/мин
• В комплекте со станком цанга 12,7 мм
• Направляющую линейку со стола можно снять, а обкатной палец опустить под стол
