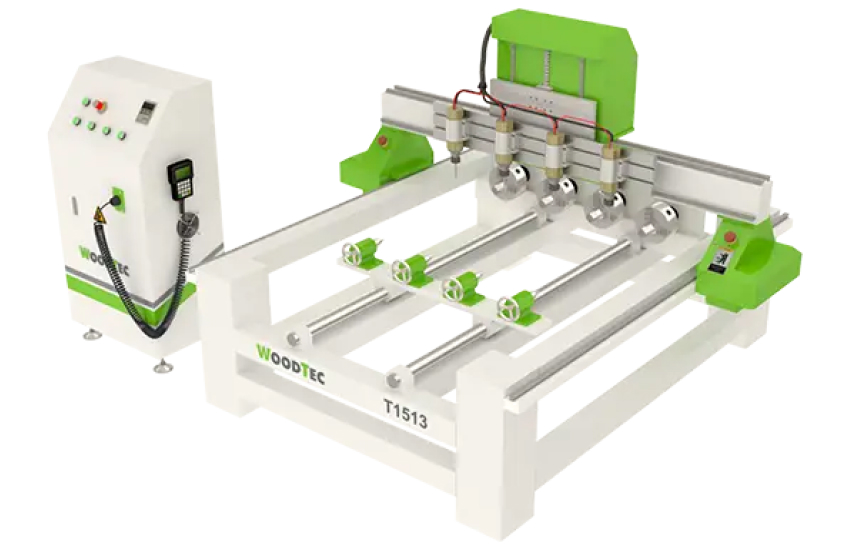

Фрезерно-гравировальный станок с ЧПУ WoodTec T-1513х4
По запросу ₽
- Макс. диаметр обработки — 300 мм
- Макс. длина обработки — 1300 мм
- Мощность электрошпинделя (водяное охлаждение) — 2,2 кВт
- Вес — 1600 кг
Основное использование — серийное производство кабриолей, балясин и других тел вращения при производстве эксклюзивной мебели и лестниц, серийное производство резных элементов мебели и декора.
Область применения
Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.
Стандартная комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (водяное охлаждение) | 4 | 2,2 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 4 | |
| 3 | Ручной пульт управления станком Rich Auto | 1 | A18 version 4 оси |
| 4 | Накладной стол с Т-пазами, для фиксации заготовок струбцинами | 1 | |
| 5 | Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine | 8 | |
| 6 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 | |
| 7 | Шарико-винтовая передача по осям Z | 1 | |
| 8 | Передача при помощи косозубых реек по осям Y, X (комплект) | 1 | |
| 9 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 | |
| 10 | Набор цанг, фиксация гайкой (комплект) | 1 | ER20 |
| 11 | Набор гаечных ключей для смены инструмента | 1 | |
| 12 | Ящик с ЗИП | 1 | |
| 13 | Программное обеспечение | 1 | на русском языке |
| 14 | Руководство пользователя | 1 | на русском языке |
Характеристики
| Диаметр обработки, мм | до 300 |
| Межосевое расстояние по центрам токарных патронов, мм | 330 |
| Расстояние от центров токарных патронов до портала, мм | до 170 |
| Перемещение портала по оси Z, мм | до 300 |
| Длина обработки,мм | до 1300 |
| Длина обработки на рабочем столе (работа по плоскости), мм | до 1300 |
| Ширина обработки на рабочем столе (работа по плоскости), мм | до 330 |
| Расстояние от стола до портала, мм | до 160 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям Z | ШВП |
| Тип передачи по оси Y, X | Косозубая рейка |
| Тип электродвигателей перемещения | Шаговые с энкодерами |
| Скорость рабочего хода, м/мин | 0 — 10 |
| Скорость холостого хода, м/мин | 0 — 20 |
| Частота вращения шпинделя, об/мин | 0 — 24 000 |
| Мощность шпинделя, кВт | 2,2 |
| Тип охлаждения шпинделя | водяное |
| Тип цанги | ER 20 |
| Посадочный диаметр инструмента, наибольший, мм | 12 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 13 |
Габаритные размеры
| Длина, мм | 2100 |
| Ширина, мм | 2200 |
| Высота, мм | 1810 |
| Вес, кг | 1600 |
