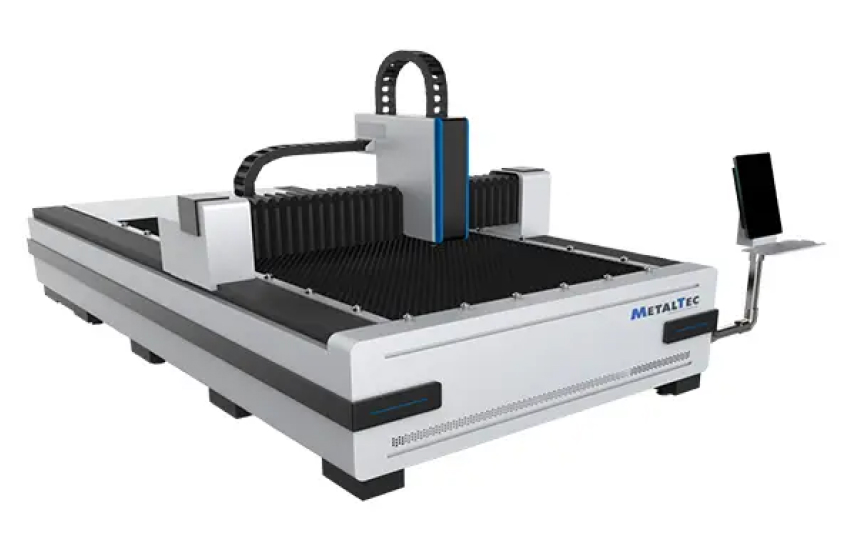

Лазерный станок MetalTec 1530 BL предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Область применения

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

Комплектация

№НаименованиеКол-во, шт.Примечание
1Оптоволоконный лазер MetalTec 1530B – механическая часть1 шт.
2Лазерный источник1 шт.MAXPHOTONICS
3Серводвигатели4 шт.Weihong
4Стойка управления с ЖК-дисплеем и ПК1 компл.Weihong (Китай)
5Система регулировки высоты заготовки1 шт.Weihong (Китай)
6Лазерная режущая голова1 шт.Weihong / Tony laser (Китай)
7Чиллер1 шт.WAN XIN DA
8Беспроводной пульт управления1 шт.
9Автоматическая система смазки1 шт.
10Система пылеудаления1 шт.

Характеристики

Рабочая зона (X × Y), мм1500 × 3000
Тип лазераОптоволоконный лазер
Режущая головаWEIHONG / TONY LASER (Китай)
Производитель лазераMAXPHOTONICS
Мощность лазера, Вт1000
Длина волны лазера, нм1070
Срок работы лазера, чДо 100 000
Вид охлажденияЧиллер WAN XIN DA (Китай)
Направляющие по осям X, Y, ZLAPPINGS (Тайвань) – 20 мм (квадратного сечения)
Передача по осям X, YЗубчатыe шестерня – рейка YYC (Тайвань)
Передача по оси ZШарико-винтовая пара TBI (Тайвань)
Двигатели по осям X, Y, кВтСерводвигатель Weihong (Китай) – 0,75 кВт
Двигатель по оси Z, кВтСерводвигатель Weihong (Китай) – 0,4 кВт
Датчик высотыАвтоматический (Weihong (Китай))
Система управленияWeihong (Китай)
Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
СмазкаЦентрализованная система смазки
Максимальная толщина резки, мм (углеродистая сталь)10
Максимальная скорость резки, м/минДо 30
Максимальная скорость холостого хода, м/минДо 100
РедукторNIDEC — SHIMPO (Япония)
ЭлектрокомпонентыSCHNEIDER (Франция)
Точность позиционирования, мм± 0,03
Точность повторного позиционирования, мм± 0,02
Ускорениедо 1 G
Минимальная ширина резки, мм0,12
Напряжение, В380
Частота тока, Гц50
Гарантия на лазерный источник1 год
Гарантия на станок1 год

Габаритные размеры (оборудование в сборе)

Длина, мм4700
Ширина, мм2200
Высота, мм1600
Вес (в сборе), кг2000
