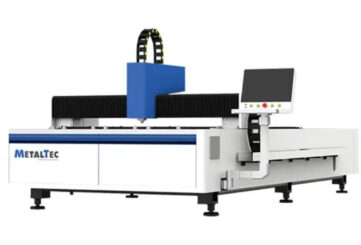

Лазерный станок MetalTec 1530P (2000 — 6000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Виды обрабатываемых материалов

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

Сферы применения станков

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

Комплектация

№НаименованиеКол-во, шт.Примечание
1Оптоволоконный лазер MetalTec 1530 – механическая часть1 шт.
2Источник1 шт.Raycus
3Серводвигатели4 шт.YASKAWA
4Стойка управления с ЖК-дисплеем и ПК1 компл.CYPCUT
5Система регулировки высоты заготовки BCS 1001 шт.
6Лазерная режущая голова1 шт.Raytools (Автофокус)
7Чиллер1 шт.HAN LI
8Беспроводной пульт управления1 шт.
9Автоматическая система смазки1 шт.
10ЗИП1 компл.
11Кабинетная защита зоны обработки1 шт.
12Сменный стол1 шт.
13Вытяжная вентиляция1 шт.
14Стабилизатор 20 кВт1 шт.
15Комплект инструмента для обслуживания
(Сопло — 10 шт., зеркало защитное — 6 шт., керамическая проставка — 4 шт.)		1 шт.

Особенности станка

  1. Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
  2. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
  3. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
  4. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% — 30% чем на лазерном станке с трубкой СО2.
  5. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

Характеристики

Рабочая зона (X x Y), мм1500 x 3000
Тип лазераОптоволоконный лазер
Режущая головаRaytools (Автофокусировка)
Производитель лазераRaycus
Мощность лазера, Вт2000 — 6000
Длина волны лазера1070 nm
Срок работы лазера, ч100 000
Вид охлажденияЧиллер HAN LI
Направляющие по осям X, Y, ZHIWIN — 30 мм (квадратного сечения)
Передача по осям X, YДвухприводные зубчатыe рейки YYC (Тайвань)
Передача по оси ZШарико-винтовая пара TBI
Двигатели по оси XЯпонский серводвигатель YASKAWA 1,8 кВт
Двигатели по оси YЯпонский серводвигатель YASKAWA 0,85 кВт
Двигатель по оси ZЯпонский серводвигатель YASKAWA 0,4 кВт
РедукторNIDEC-SHIMPO (Япония)
Пневматические элементыSMC (Япония) / SCHNEIDER (Франция)
ЭлетрокомпонентыОmron (Япония)
Датчик высотыАвтоматический
Система управленияCypcut
Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
СмазкаЦентрализованная система смазки
Максимальная толщина резки, ммНержавеющая сталь – 16
Углеродистая сталь – 25
Максимальная скорость резки, м/мин30
Максимальная скорость холостого хода, м/миндо 100
Точность позиционирования, мм±0,03
Точность повторного позиционирования, мм±0,02
Минимальная ширина резки, мм0,12
Напряжение (источник), В220
Напряжение (станок), В380
Частота тока, Гц50
Гарантия на лазерный источник2 года

Габаритные размеры

Длинна, мм4748
Ширина, мм2815
Высота, мм2153
Вес, кг5500
