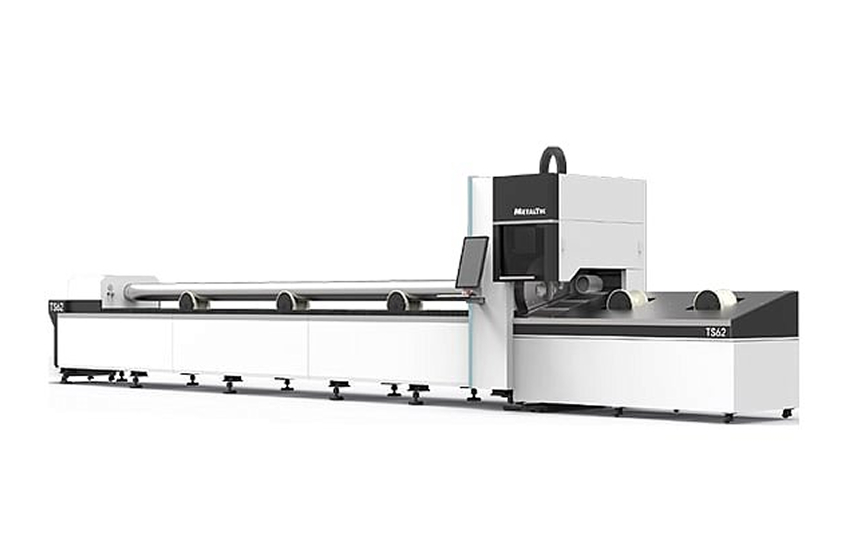

Оптоволоконный лазерный станок для металлических труб и профилей MetalTec TS62
По запросу ₽
- Параметры заготовки — Ø20 - 220 мм, длина до 6000 мм
- Мощность источника — 1000 - 8000 Вт
- Назначение — Обработка труб, профилей различной геометрии
- Вес — 3900 кг
Лазерный станок MetalTec ТS62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
Виды обрабатываемых материалов
Металлические трубы и профили любой формы.
Сферы применения станков
Металлообработка, строительство, машиностроение и т.д.
Характеристики
| Модель | |
|---|---|
| TS62 | |
| Основные характеристики | |
| Длина труб (максимальная), мм | 6000 |
| Наружный диаметр трубы (мин-макс), мм | 20 — 220 |
| Ход по X, мм | 250 |
| Ход по Y, мм | 650 |
| Ход по Z, мм | 300 |
| Вид охлаждения | Чиллер HAN LI |
| Направляющие по осям X, Y, Z | Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения) |
| Передача по осям X,Y | Косозубые передачи шестерня-рейка YYC (Тайвань) |
| Передача по оси Z | Высокопрецизионная ШВП TBI |
| Редуктор | NIDEC-SHIMPO (Япония) |
| Пневматические элементы | SMC (Япония) |
| Электрокомпоненты | SCHNEIDER (Германия) |
| Датчик высоты | Автоматический |
| Система управления | Cypcut |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Ускорение | до 0,8 G |
| Точность позиционирования, мм | ±0,03 |
| Точность повторного позиционирования, мм | ±0,02 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Гарантия на станок (механическую часть) | 1 год |
| Лазер | |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | Raytools (Автофокусировка) |
| Производитель лазера | Raycus |
| Мощность лазера, Вт | 1000 — 4000 |
| Длина волны лазера, нм | 1070 (+/- 10) |
| Срок работы лазера, ч | 100 000 |
| Гарантия на лазерный источник | 2 года |
| Двигатели | |
| Двигатель по оси X | Серводвигатель YASKAWA (Япония) 0,85 кВт |
| Двигатель по оси Y | Серводвигатель YASKAWA (Япония) 3 кВт |
| Двигатель по оси W1 | Серводвигатель YASKAWA (Япония) 3 кВт |
| Двигатель по оси W2 | Серводвигатель YASKAWA (Япония) 1,8 кВт |
| Двигатель по оси Z | Серводвигатель YASKAWA (Япония) 0,4 кВт |
| Резка | |
| Максимальная скорость резки, м/мин | 30 |
| Максимальная скорость холостого хода, м/мин | 80 |
| Минимальная ширина резки, мм | 0,12 |
| Габаритные размеры | |
| Длина, мм | 10 776 |
| Ширина, мм | 2247 |
| Высота, мм | 2353 |
| Вес, кг | 3000 |
