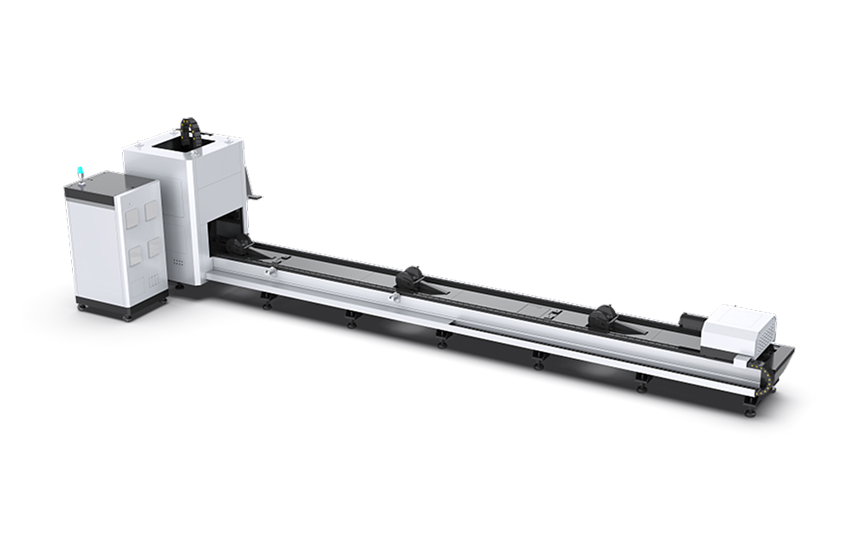

Лазерный станок MetalTec ТE62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

Виды обрабатываемых материалов

Металлические трубы и профили любой формы.

Сферы применения станков

Металлообработка, строительство, машиностроение и т.д.

Характеристики

Модель
TE62
Основные характеристики
Длина труб (максимальная), мм6200
Наружный диаметр трубы (мин-макс), мм15 — 220
Вид охлажденияЧиллер HAN LI / S&A (Китай)
Направляющие по осямHIWIN (Тайвань) (квадратного сечения)
Передача по осямШестерня – рейка YYC (Тайвань)
Передача по оси ZШВП TBI (Тайвань)
РедукторSHIMPO-NIDEC (Япония)
Пневматические элементыSMC / AirTac (Япония)
ЭлектрокомпонентыSCHNEIDER (Франция)
Датчик высотыАвтоматический — BCS 100V.3
Система управленияTubes T-Lite + Tube PRO (FSCUT3000)
СмазкаЦентрализованная система смазки
Ускорениедо 0,8 G
Точность позиционирования, мм±0,03
Точность повторного позиционирования, мм±0,02
Напряжение, В380
Гарантия на станок3 года
Лазер
Тип лазераОптоволоконный лазер
Режущая головаRaytools BM 110 (Швейцария)
Настройка фокусного расстоянияАвтофокус
Производитель источникаRaycus
Мощность, Вт3000
Длина волны, нм1070
Срок службы, чдо 100 000
Гарантия на источник2 года
Двигатели
Сервовигатели по осям W1FUJI 1,8 кВт (Япония)
Серводвигатель по оси W2FUJI 1,3 кВт (Япония)
Сервовигатели по осям Y2FUJI 1,8 кВт (Япония)
Серводвигатель по оси XFUJI 0,85 кВт (Япония)
Серводвигатель по оси ZFUJI 0,4 кВт (Япония)
Резка
Максимальная скорость резки, м/миндо 20
Максимальная скорость холостого хода, м/миндо 80
Минимальная ширина резки, мм0,12
Габаритные размеры
Длина, мм10 700
Ширина, мм2300
Высота, мм2300
Вес, кг3500
