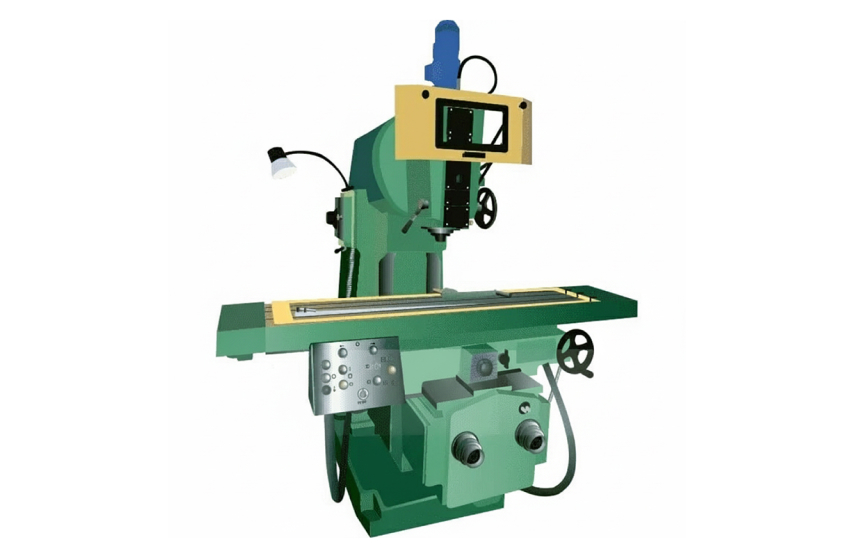

Широкоуниверсальные консольно-фрезерные станки в отличие от универсальных имеют помимо основного горизонтального шпинделя приставную головку со шпинделем, поворачивающимся вокруг вертикальной и горизонтальной осей.

Характеристики

ПараметрыЗначения
Класс точности по ГОСТ 8-82П
Размеры рабочей поверхности стола (длина х ширина), мм1250 х 320
Наименьшее и наибольшее расстояние от оси горизонтального шпинделя до стола, мм30 … 450
Расстояние от оси горизонтального шпинделя до хобота, мм155
Расстояние от торца шпинделя поворотной головки до стола, мм125 … 545
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм260 … 820
Рабочий стол
Наибольшее перемещение стола продольное/ поперечное/ вертикальное, мм800/ 320/ 420
Максимальная нагрузка на стол (по центру), кг400
Пределы рабочих подач стола. Продольных и поперечных, мм/мин12,5 … 1600
Пределы рабочих подач стола. Вертикальных, мм/мин4,1 … 530
Шпиндель
Частота вращения шпинделя поворотной и накладной головок, об/мин50..1600
Количество скоростей шпинделя11
Частота вращения горизонтального шпинделя, об/мин31,5 … 1600
Количество скоростей горизонтального шпинделя18
Поворот головки шпинделя к станине/ от станины, град45
Поворот головки шпинделя в продольной плоскости, град360
Поворот накладной головки шпинделя в продольной плоскости, град360
Наибольший крутящий момент на горизонтальном шпинделе, кН.м
Привод и электрооборудование
Электродвигатель привода главного движения М1, кВт7,5
Габаритные размеры:
(длина/ширина/высота), мм2280/1965/1970
Масса станка, кг3550
