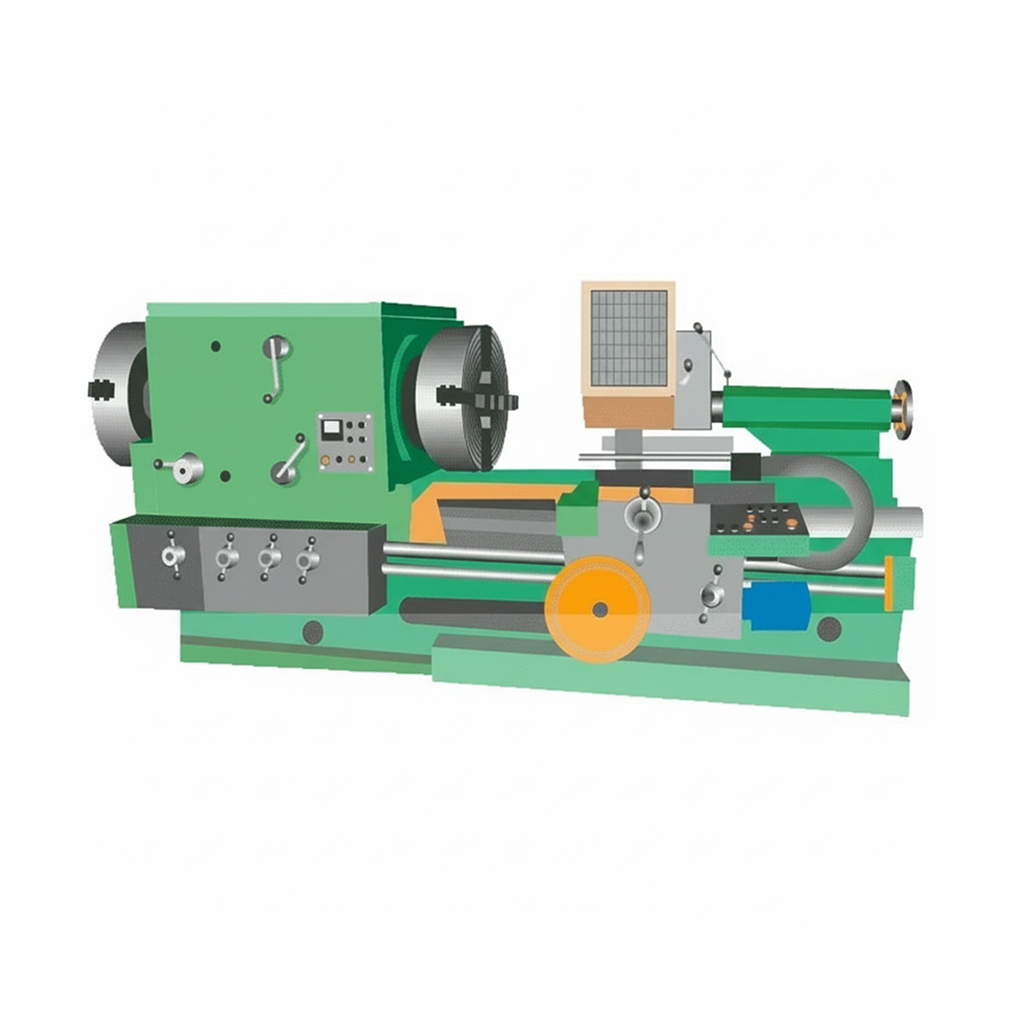

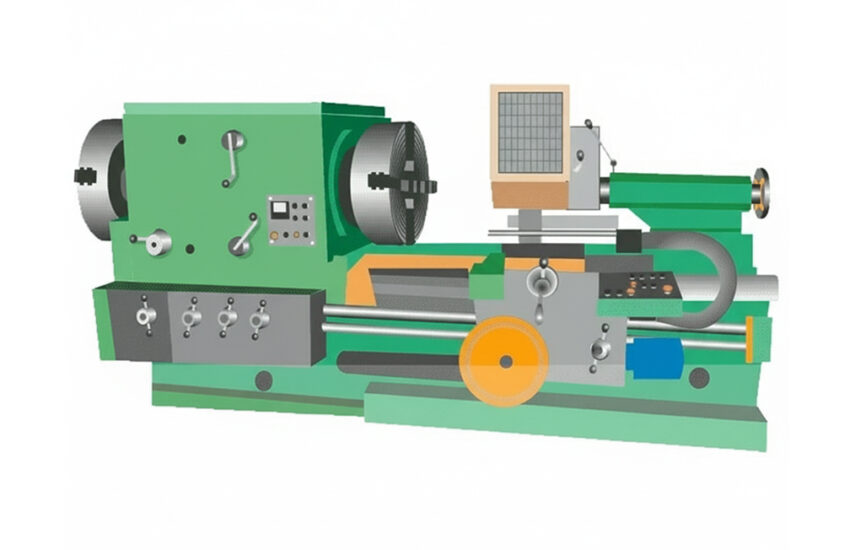

Трубонарезной станок СА983
По запросу ₽
- Отверстие в шпинделе, мм: 320
- Обработка над станиной/над суппортом, мм: 800/450
- Гидроотскок в комплекте поставки
В конструкции трубонарезных станков СА983 предусмотрена автоматизация отдельных элементов цикла резьбонарезания (далее по тексту гидроотскок), нарезание резьбы возможно по одиночным циклам с ручной подачей на врезание.
Характеристики
| Параметры | Значения |
| Класс точности по ГОСТ 8-82 | Н |
| Диаметр сквозного отверстия в шпинделе, мм | 320 |
| Минимальный диаметр обрабатываемой трубы, мм | 76 |
| Наибольший диаметр заготовки над станиной, мм | 800 |
| Наибольший диаметр заготовки над суппортом, мм | 450 |
| Межцентровое расстояние (РМЦ), мм | 1000, 1500, 2800 |
| Наибольшая длина точения без конусной линейки (для станков с РМЦ 1000 мм), мм | 1000 |
| Наибольшая длина точения с конусной линейкой, мм | 450 |
| Наибольшая масса устанавливаемой заготовки в центрах (для станков с РМЦ 1000 мм), кг | 5000 |
| Наибольшая масса устанавливаемой заготовки в патроне, кг | 2000 |
| Наличие механизированного зажима кулачков патрона | Да |
| Шпиндель | |
| Число ступеней частот прямого вращения шпинделя | 12 |
| Частота прямого вращения шпинделя, об/мин | 8 … 355 |
| Число ступеней частот обратного вращения шпинделя | 12 |
| Наибольший крутящий момент на шпинделе, кНм | 3 |
| Подачи | |
| Наибольшая длина хода каретки суппорта (для станков с РМЦ 1000 мм), мм | 1000 |
| Наибольший поперечный ход суппорта, мм | 500 |
| Цена деления лимба при поперечном перемещении суппорта, мм | 0,1 |
| Перемещение суппорта за один оборот лимба при поперечном перемещении суппорта, мм | 5 |
| Перемещение суппорта за один оборот лимба при продольном перемещении суппорта, мм | 300 |
| Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин | 5,3/ 2,2 |
| Пределы шагов нарезаемых резьб метрических, мм | 1 … 28 |
| Пределы шагов нарезаемых резьб дюймовых | 28 … 2 |
| Резцовые салазки | |
| Наибольшее перемещение резцовых салазок, мм | 220 |
| Наибольшая высота резцов, мм | 32 х 32 |
| Наибольший угол поворота резцовых салазок, град | ±90° |
| Цена деления лимба, мм | 0,05 |
| Задняя бабка | |
| Наибольшее перемещение пиноли задней бабки, мм | До 240 |
| Наибольшее поперечное перемещение задней бабки, мм | ±10 |
Информация несёт ознакомительный характер. Производитель оставляет за собой право вносить изменения в конструкцию и в комплектацию станков, а также изменять технические параметры станков без предварительного уведомления.
