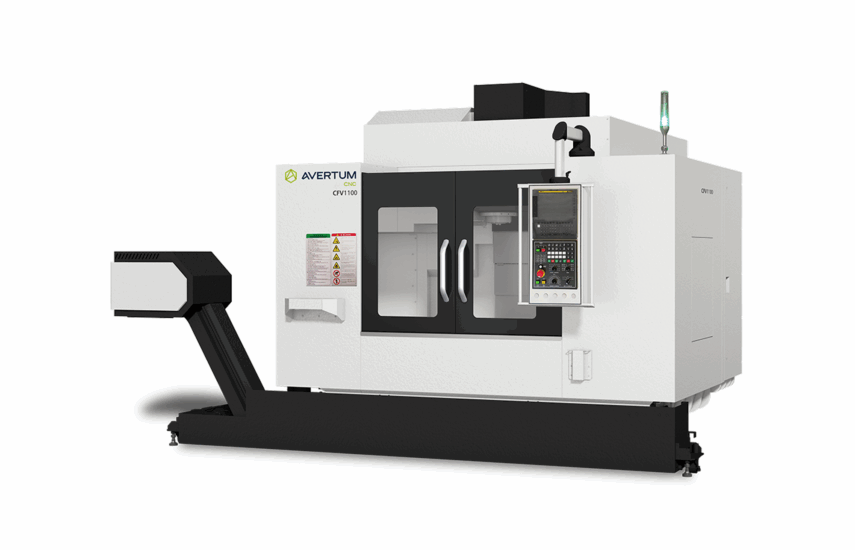

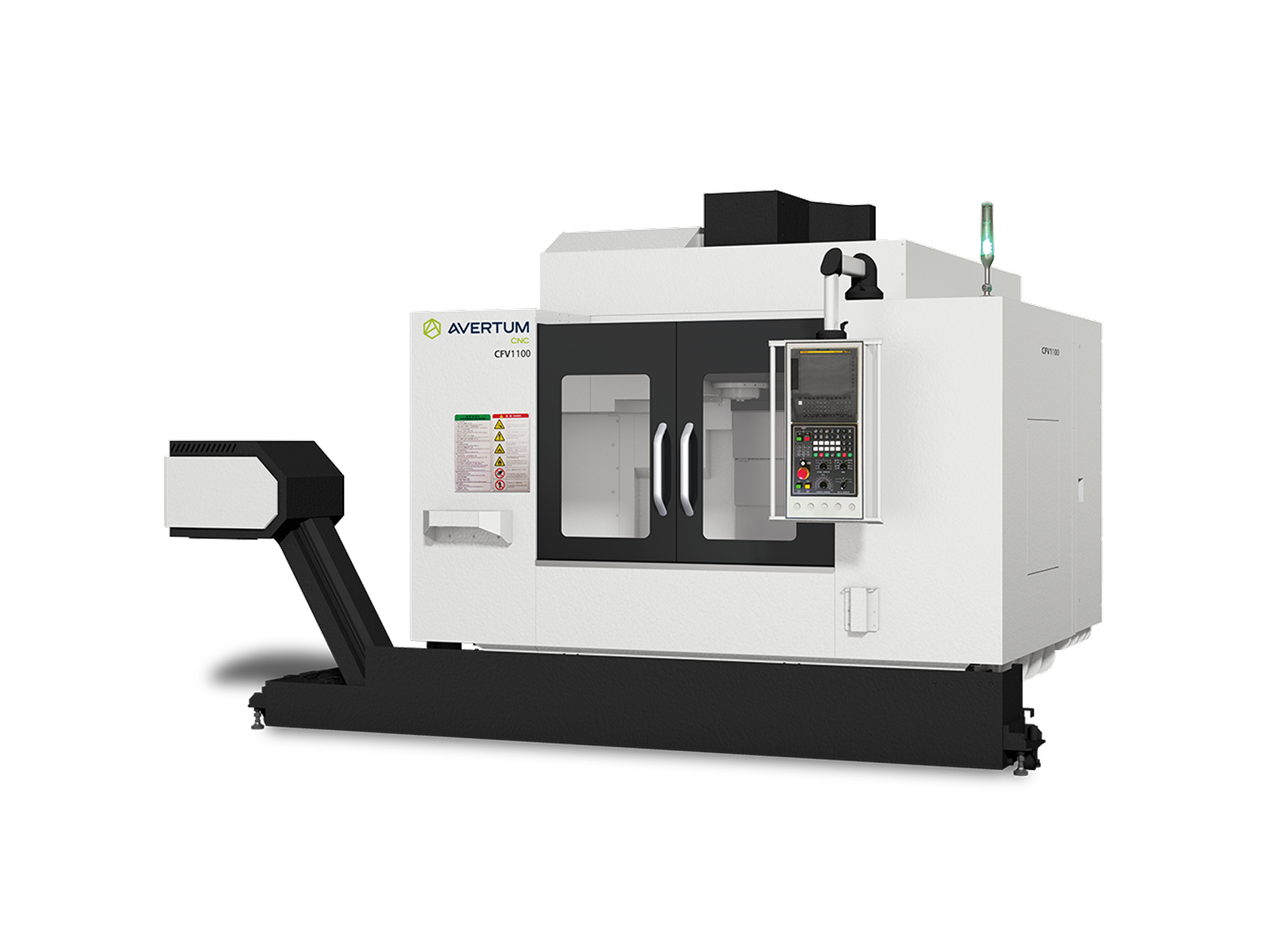

Пятиосевой обрабатывающий центр с ЧПУ HISION VM11F (CFV1100F)
Пятиосевой обрабатывающий центр с ЧПУ HISION VM11F (CFV1100F)
По запросу ₽
Ход по оси X, мм — 1100
Ход по оси Y, мм — 540
Ход по оси Z, мм — 520
Размер стола, мм — 500x400
Нагрузка на стол, кг — 250 (Г) / 200 (В)
Стоимость, наличие, технические параметры можете уточнить у менеджера
Пятиосевые вертикально-фрезерные обрабатывающие центры VM11F оснащены усовершенствованным мотор-шпинделем и приводами с высокой динамической реакцией. Оборудование успешно применяется для изготовления деталей общего назначения или пресс-форм.
Характеристики
Рабочая зона
Ход по оси X, мм
1100
Ход по оси Y, мм
540
Ход по оси Z, мм
520
Ось A, град
-120°/+120°
Ось C, град
360°
Расстояние от торца до поверхности стола, мм
45-565
Стол
Размер стола, мм
500×400
Нагрузка на стол, кг
250 (Г) / 200 (В)
Максимальный диаметр заготовки, мм
700
Подачи
Скорость быстрых перемещений по оси X, м/мин
36
Скорость быстрых перемещений по оси Y, м/мин
36
Скорость быстрых перемещений по оси Z, м/мин
36
Скорость резания по оси X, м/мин
20
Скорость резания по оси Y, м/мин
20
Скорость резания по оси Z, м/мин
20
Ось A, об/мин
20
Ось C, об/мин
25
Тип направляющих
Роликовые
Точность
По оси X
0.010
По оси Y
0.008
По оси Z
0.008
По оси A, arcsec
12»
По оси C, arcsec
12»
Повторяемость
По оси X
0.008
По оси Y
0.006
По оси Z
0.006
По оси A, arcsec
10»
По оси C, arcsec
6»
Шпиндель
Тип привода
Мотор-шпиндель
Частота вращения шпинделя, об/мин
12000
Мощность шпинделя, кВт
18.5/30
Крутящий момент, Нм
69.9/168.1
Конус
BT40
Инструментальный магазин
Емкость инструментального магазина
24
Максимальный диаметр инструмента (смежное гнездо), мм
