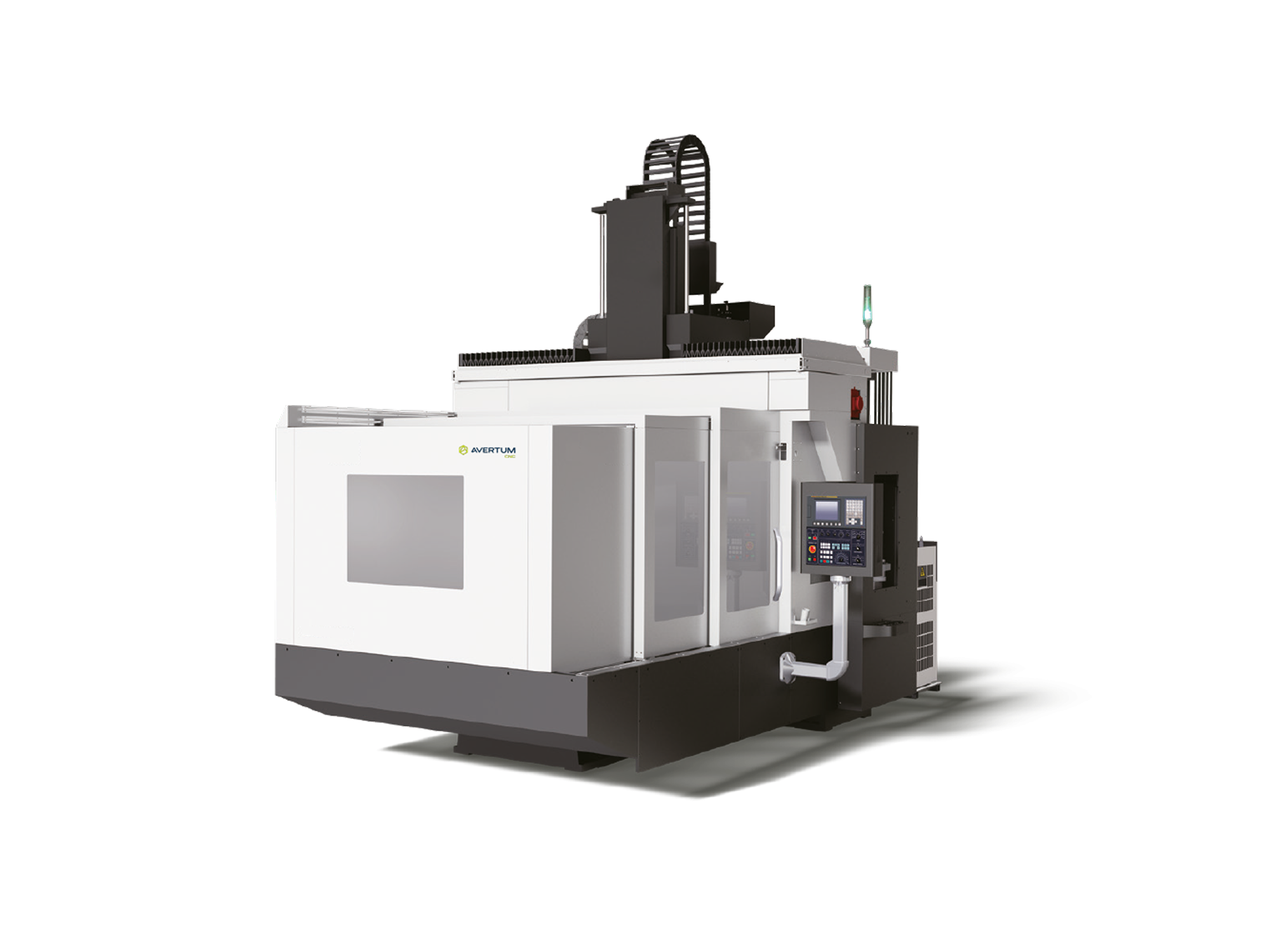

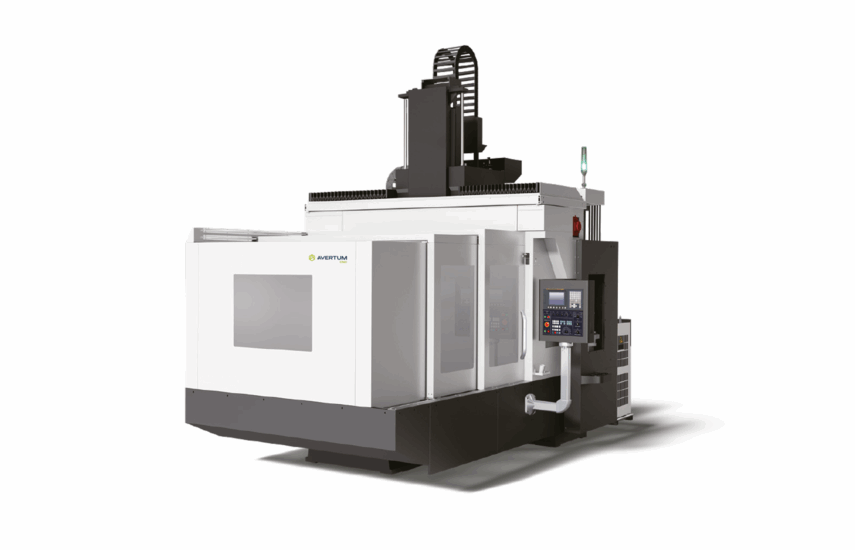

Вертикальные обрабатывающие центры серии VMC II с А-образной одиночной колонной и подвижной конструкцией рабочего стола имеют компактную конструкцию и занимают малую площадь. Серия применяется для фрезерования, растачивания, сверления, нарезания резьбы. Идеальное решение для производства автомобильных компонентов, штампов и пресс-форм и общего машиностроения.

Характеристики

Рабочая зона
Ход по оси X, мм1600
Ход по оси Y, мм1300
Ход по оси Z, мм700
Расстояние между колоннами, мм1550
Расстояние от торца до поверхности стола, мм150-850
Стол
Размер стола, мм1300×1800
Нагрузка на стол, кг4000
Подачи
Скорость быстрых перемещений по оси X, м/мин20
Скорость быстрых перемещений по оси Y, м/мин24
Скорость быстрых перемещений по оси Z, м/мин15
Скорость резания по оси X, м/мин12
Скорость резания по оси Y, м/мин20
Скорость резания по оси Z, м/мин10
Шпиндель
Тип приводаМотор-шпиндель
Частота вращения шпинделя, об/мин6000
Мощность шпинделя, кВт15/18.5
Крутящий момент, Нм182/224
КонусBT50
Сечение ползуна, мм350×350
Инструментальный магазин
Емкость инструментального магазина24
Максимальный диаметр инструмента (смежное гнездо), мм110 (200)
Максимальная длина инструмента, мм300
Максимальный вес инструмента, кг20
Система ЧПУ
Система ЧПУFanuc 0i MF Plus
Прочее
Длина,мм5270
Ширина, мм4480
Высота, мм4300
Масса, тонн16
