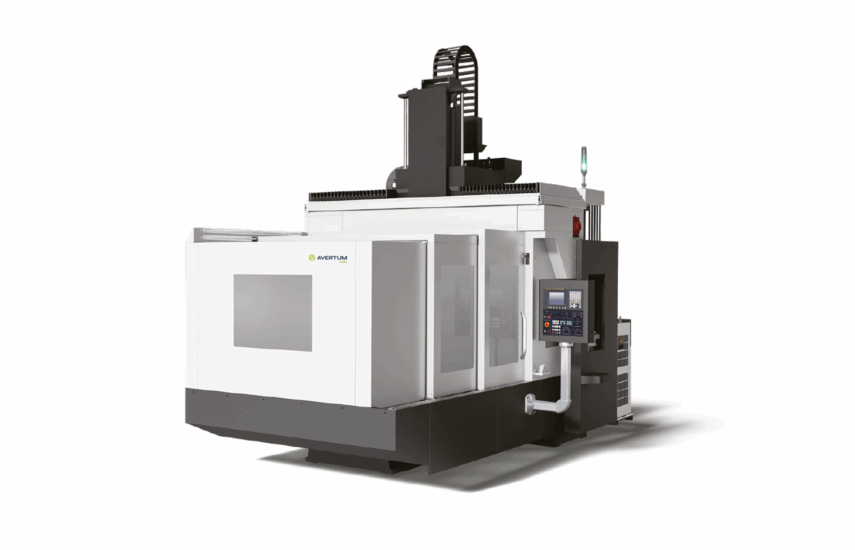

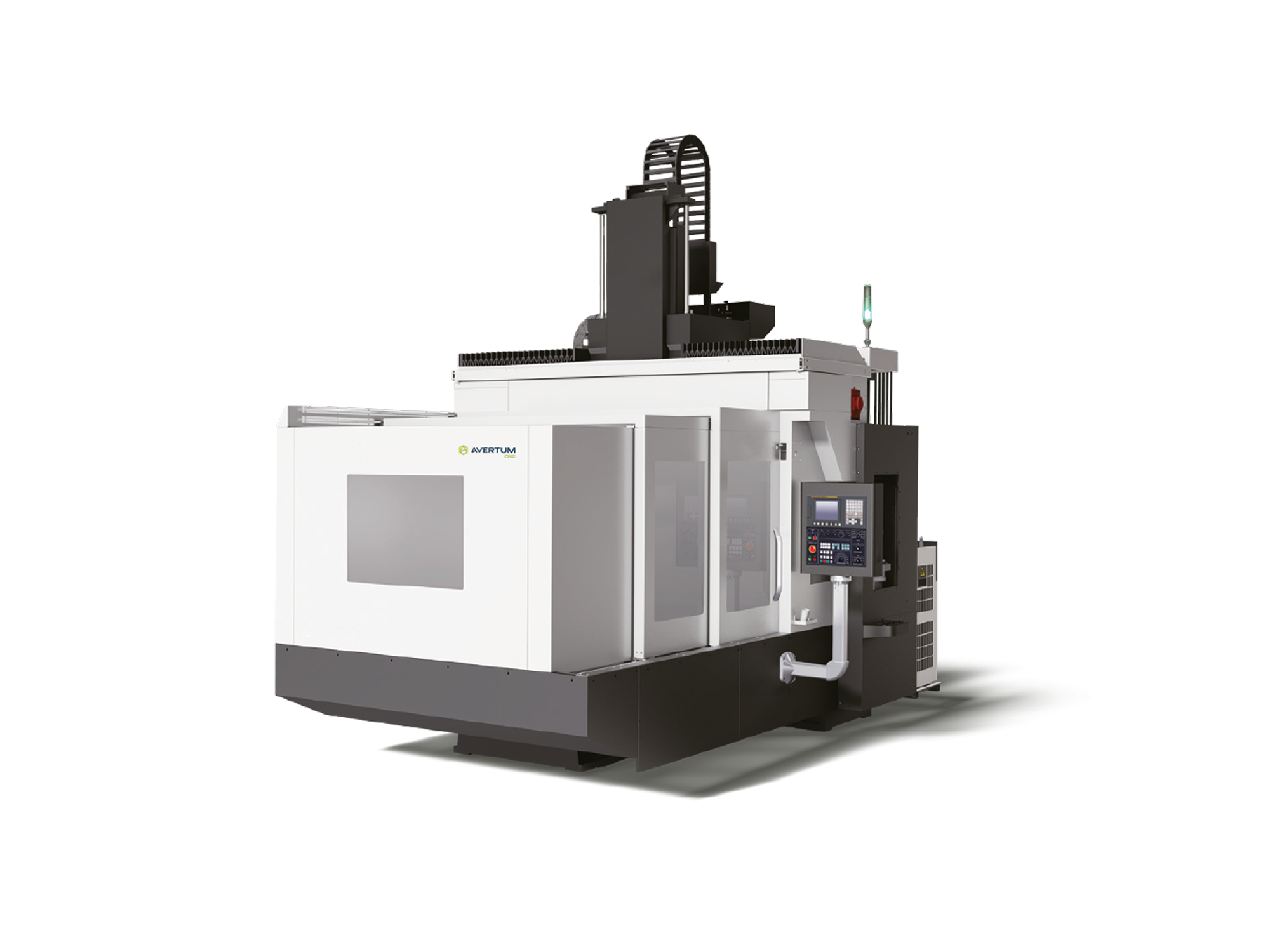

Вертикальные обрабатывающие центры серии VMC II с А-образной одиночной колонной и подвижной конструкцией рабочего стола имеют компактную конструкцию и занимают малую площадь. Серия применяется для фрезерования, растачивания, сверления, нарезания резьбы. Идеальное решение для производства автомобильных компонентов, штампов и пресс-форм и общего машиностроения.

Характеристики

Рабочая зона
Ход по оси X, мм2000
Ход по оси Y, мм1300
Ход по оси Z, мм700
Расстояние между колоннами, мм1550
Расстояние от торца до поверхности стола, мм205-905
Стол
Размер стола, мм1300×2200
Нагрузка на стол, кг5000
Подачи
Скорость быстрых перемещений по оси X, м/мин16
Скорость быстрых перемещений по оси Y, м/мин24
Скорость быстрых перемещений по оси Z, м/мин15
Скорость резания по оси X, м/мин12
Скорость резания по оси Y, м/мин20
Скорость резания по оси Z, м/мин10
Шпиндель
Тип приводаРедуктор
Частота вращения шпинделя, об/мин6000
Мощность шпинделя, кВт15/18.5
Крутящий момент, Нм316/522
КонусBT50
Сечение ползуна, мм350×350
Инструментальный магазин
Емкость инструментального магазина24
Максимальный диаметр инструмента (смежное гнездо), мм110 (200)
Максимальная длина инструмента, мм300
Максимальный вес инструмента, кг20
Система ЧПУ
Система ЧПУFanuc 0i MF Plus
Прочее
Длина,мм6270
Ширина, мм4480
Высота, мм4300
Масса, тонн19
