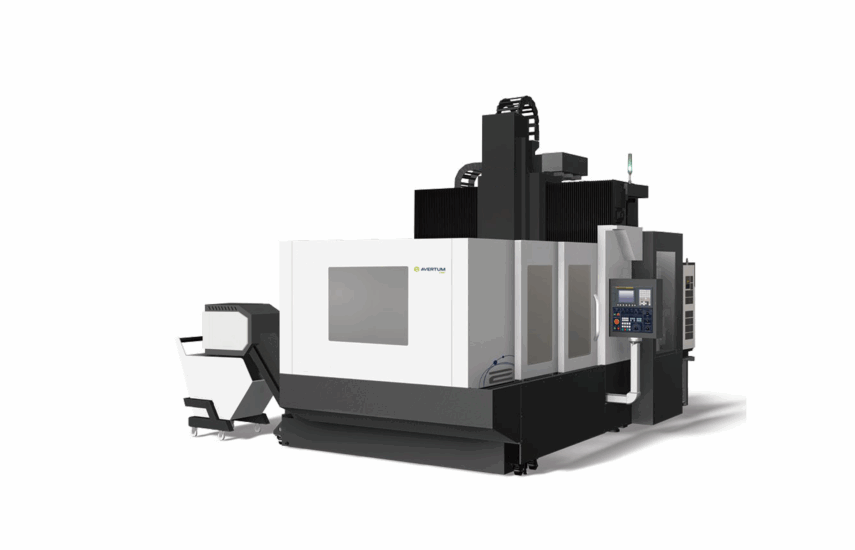

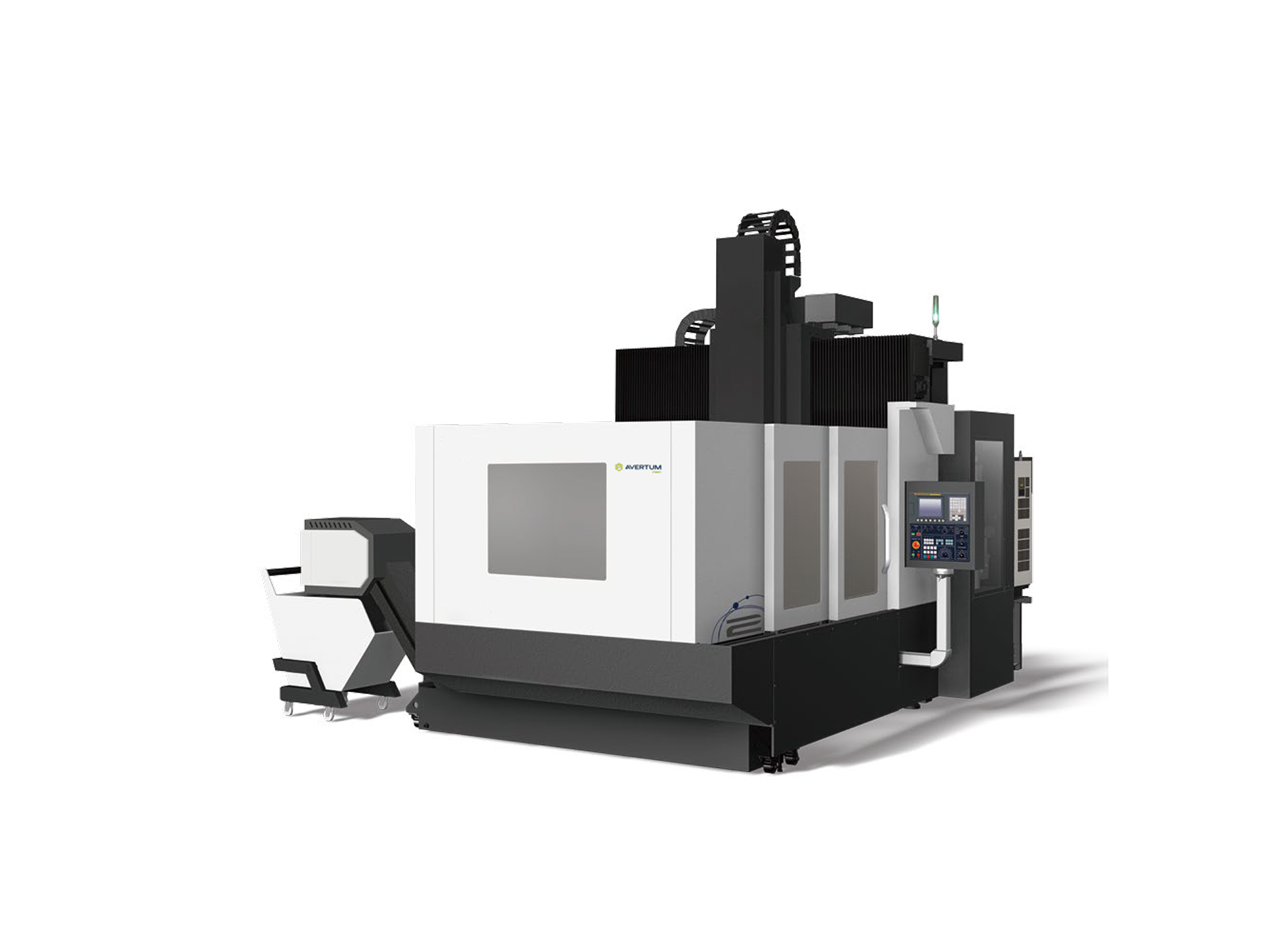

Вертикальные обрабатывающие центры серии GMS II с А-образной одиночной колонной и подвижной конструкцией рабочего стола имеют компактную конструкцию и занимают малую площадь. Серия применяется для фрезерования, растачивания, сверления, нарезания резьбы. Идеальное решение для производства автомобильных компонентов, штампов и пресс-форм и общего машиностроения.

Характеристики

Рабочая зона
Ход по оси X, мм1300
Ход по оси Y, мм700
Ход по оси Z, мм800
Расстояние между колоннами, мм1570
Расстояние от оси шпинделя до поверхности стола, мм150-950
Стол
Размер стола, мм1400×700
Нагрузка на стол, кг2000
Подачи
Скорость быстрых перемещений по оси X, м/мин24
Скорость быстрых перемещений по оси Y, м/мин24
Скорость быстрых перемещений по оси Z, м/мин24
Скорость резания по оси X, м/мин12
Скорость резания по оси Y, м/мин20
Скорость резания по оси Z, м/мин20
Точность
По оси X0.012
По оси Y0.012
По оси Z0.010
Повторяемость
По оси X0.008
По оси Y0.008
По оси Z0.006
Повторяемость
По оси X0.008
По оси Y0.008
По оси Z0.006
Инструментальный магазин
Емкость инструментального магазина24
Максимальный диаметр инструмента (смежное гнездо), мм80 (150)
Максимальная длина инструмента, мм300
Максимальный вес инструмента, кг8
Система ЧПУ
Система ЧПУFanuc 0i
Прочее
Длина,мм3900
Ширина, мм4000
Высота, мм4300
Масса, тонн13
