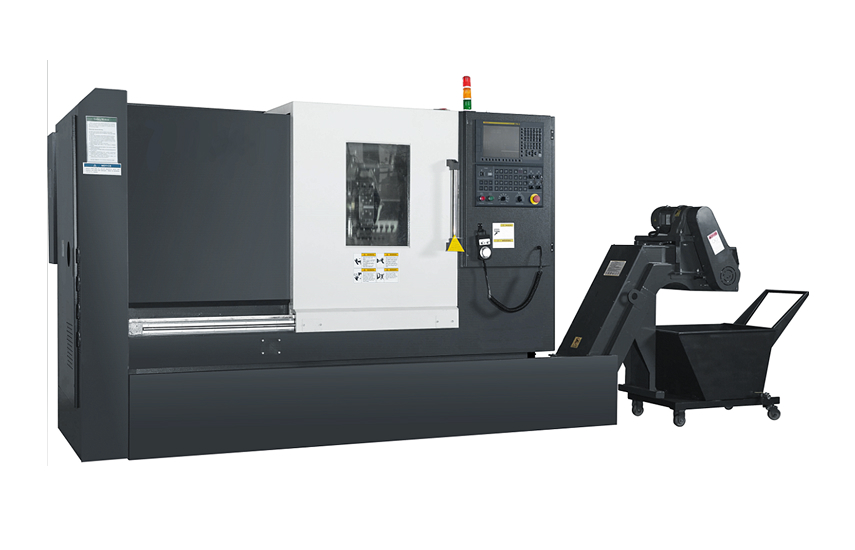

Токарный станок ЧПУ с наклонной станиной MetalTec NEXUS 35M
- Ø обработки — 420 мм
- Макс. длина обработки — 250 мм
- Мощность двигателя — 5,5/7,5 кВт
- Система ЧПУ — Siemens 808DA ver. 16 + transmit
- Вес — 2000 кг
Токарные станки ЧПУ с наклонной станиной — MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Серия станков MetalTec NEXUS обладают Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
Характеристики
| Габариты обрабатываемых деталей | |
|---|---|
| Макс. диаметр над станиной, мм | 420 |
| Макс. диаметр над суппортом, мм | 185 |
| Макс. диаметр обработки, мм (диск) | 100 |
| Макс. диаметр обработки, мм (вал) | 100 |
| Макс. длина обработки, мм | 250 |
| Шпиндель | |
| Диапазон оборотов, об/мин | 100-4000 |
| Отверстие патрона, мм | 56 |
| Проходное отверстие шпинделя, мм | 40 |
| Торец шпинделя | A2-6 |
| Гидравлический патрон | IVY — цанговый 0-40 мм (цанги: Ø20, Ø25, Ø30, Ø40) |
| Перемещения суппорта | |
| Ход по оси X, мм | 380 |
| Ход по оси Z, мм | 350 |
| Ход по оси Y, мм | ±50 |
| Ускоренное перемещение X / Z, м/мин | 24 / 24 |
| Инструментальный резцедержатель | |
| Тип | Электрическая револьверная головка |
| Количество инструмента | 8 |
| Радиальный держатель инструмента | 8 шт, 20×20 мм |
| Держатель торцевого инструмента | 3 шт, 20×20 мм |
| Держатель расточных инструментов | 3 шт, Ø25 мм |
| Система измерения инструмента | Renishaw |
| Двигатель | |
| Напряжение, В / Гц | 380 / 50 |
| Мощность главного двигателя, кВт | 5,5 / 7,5 |
| Система охлаждения | |
| Насос СОЖ высокого давления, W | 300 |
| Приводной инструмент | |
| Тип | Турель с приводным инструментом 2+2 |
| Номинальная скорость, об/мин | 2000 |
| Номинальный крутящий момент, Нм | 4,78 |
| Номинальный ток, А | 3,0 |
| Номинальная мощность, кВт / л.с. | 1,00 / 1,36 |
| Макс. допустимые обороты, об/мин | 3000 |
| Макс. крутящий момент, Нм | 14,30 |
| Максимальный ток, А | 9,0 |
| Статический крутящий момент, Нм | 6,0 |
| Момент инерции, кг·см² | 15,30 |
| Рабочий диапазон оборотов, об/мин | до 2000 |
| Точности | |
| Точность позиционирования, мм | 0,022 |
| Повторяемость, мм | 0,006 |
| Габаритные размеры и вес | |
| Длина, мм | 2500 |
| Ширина, мм | 2100 |
| Высота, мм | 2000 |
| Вес нетто, кг | 2000 |
| Габаритные размеры в упаковке, мм | 2500 × 3000 × 2300 |
| Вес брутто, кг | 2500 |
| Система ЧПУ | |
| Система ЧПУ | Siemens 808DA ver. 16 + transmit |
| Серводвигатели по осям Х / Z | Siemens |
