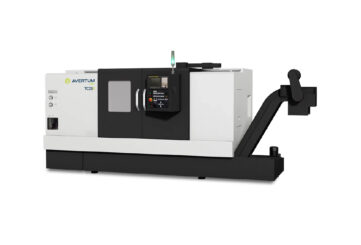

Токарный станок HISION TB3520 (TC35Ax2000)
- Наибольший диаметр над станиной, мм — 700
- Наибольший диаметр над суппортом, мм — 600
- Максимальный диаметр обработки, мм — 630
- Максимальная длина обработки, мм — 2000
- Тип привода — Ременной (опция - редуктор)
Токарные станки нового поколения TB
Цельнолитая наклонная станина с усиленными ребрами жесткости гарантирует высокую жесткость и точность, сводит к минимуму вибрации, механические и тепловые деформации.
В стандартной комплектации оснащены 12-ти позиционной револьверной головкой. Линейные направляющие скольжения для максимальной жесткости и износостойкости.
В зависимости от потребностей могут оснащаться более чем 100 опциями.
Характеристики
| Рабочая зона | |
|---|---|
| Наибольший диаметр над станиной, мм | 700 |
| Наибольший диаметр над суппортом, мм | 600 |
| Максимальный диаметр обработки, мм | 630 |
| Максимальная длина обработки, мм | 2000 |
| Шпиндель | |
|---|---|
| Тип привода | Ременной (опция — редуктор) |
| Частота вращения, об/мин | 2500 |
| Мощность шпинделя, кВт | 15/18.5 |
| Крутящий момент, Нм | 485/600 |
| Конус шпинделя | A2-11 |
| Максимальный диаметр прутка, мм | 88 |
| Револьверная головка | |
|---|---|
| Количество позиций в револьверной головке | 12 |
| Сечение резца | 32×32 |
| Максимальный диаметр осевого инструмента, мм | 50 |
| Задняя бабка | |
|---|---|
| Ход задней бабки, мм | 1700 |
| Конус | MT NO.5 |
| Перемещения | |
|---|---|
| Ход по оси X, мм | 345 |
| Ход по оси Z, мм | 1560 |
| Быстрые перемещения по оси X, м/мин | 16 |
| Быстрые перемещения по оси Z, м/мин | 16 |
| Тип направляющих | Скольжения |
| Система ЧПУ | |
|---|---|
| Система ЧПУ | FANUC 0I-TF |
| Прочее | |
|---|---|
| Длина,мм | 6400 |
| Ширина, мм | 23530 |
| Высота, мм | 2400 |
| Масса, тонн | 11 |
Станина
Встроенная цельнолитая L-образная наклонная станина под углом 45° изготовлена из высококачественного чугуна, обеспечивает высокую жесткость станка.
ШВП
- Шарико-винтовые передачи по осям X, Z известного бренда PMI.
- Диаметр ШВП 32 мм, прецизионного класса C3 с максимальной статистической нагрузкой до 10910 кгс.
Зона обработки
- Диаметр обработки на всей длине – 630 мм
- Максимальная длина обработки с полым патроном 12 дюймов – 2000 мм
Направляющие
На станке применяются направляющие скольжения, обеспечивающие высокую несущую способность и жесткость. Идеально подходят для получистовых и черновых операций, обработки закаленных материалов и точения с максимальным припуском. Направляющие шлифуются после закалки и покрываются специальным антифрикциорнным составом.
Шпиндель
Обрабатывающий центр в базовой комплектации оснащен шпинделем собственного производства.
Двигатели главного привода и приводов подач производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ
- Двухрядные цилиндрические роликовые подшипники (спереди) – диаметр 150 мм (P4).
- Высокоскоростные радиально-упорные шариковые подшипники (спереди) – диаметр 150 мм (P4).
- Однорядный цилиндрический роликовый подшипник (сзади) – диаметр 140 мм (P5).
Револьверная головка
Тип инструментального крепления — BOT (Bolt-On Tool turret – то есть болтовое крепление, 4 болта). Инструментальная оснастка для осевого инструмента крепится к револьверу с помощью четырех болтов.
Прямоугольные резцы для наружного точения устанавливаются непосредственно в паз револьвера и зажимаются с помощью специальных прижимов. Дополнительная инструментальная оснастка для них не требуется.
Крепление жесткое, хорошо подходит для силовой серийной токарной работы. Подача СОЖ через инструмент осуществляется с помощью внутренних каналов держателя и его задней стенки.
