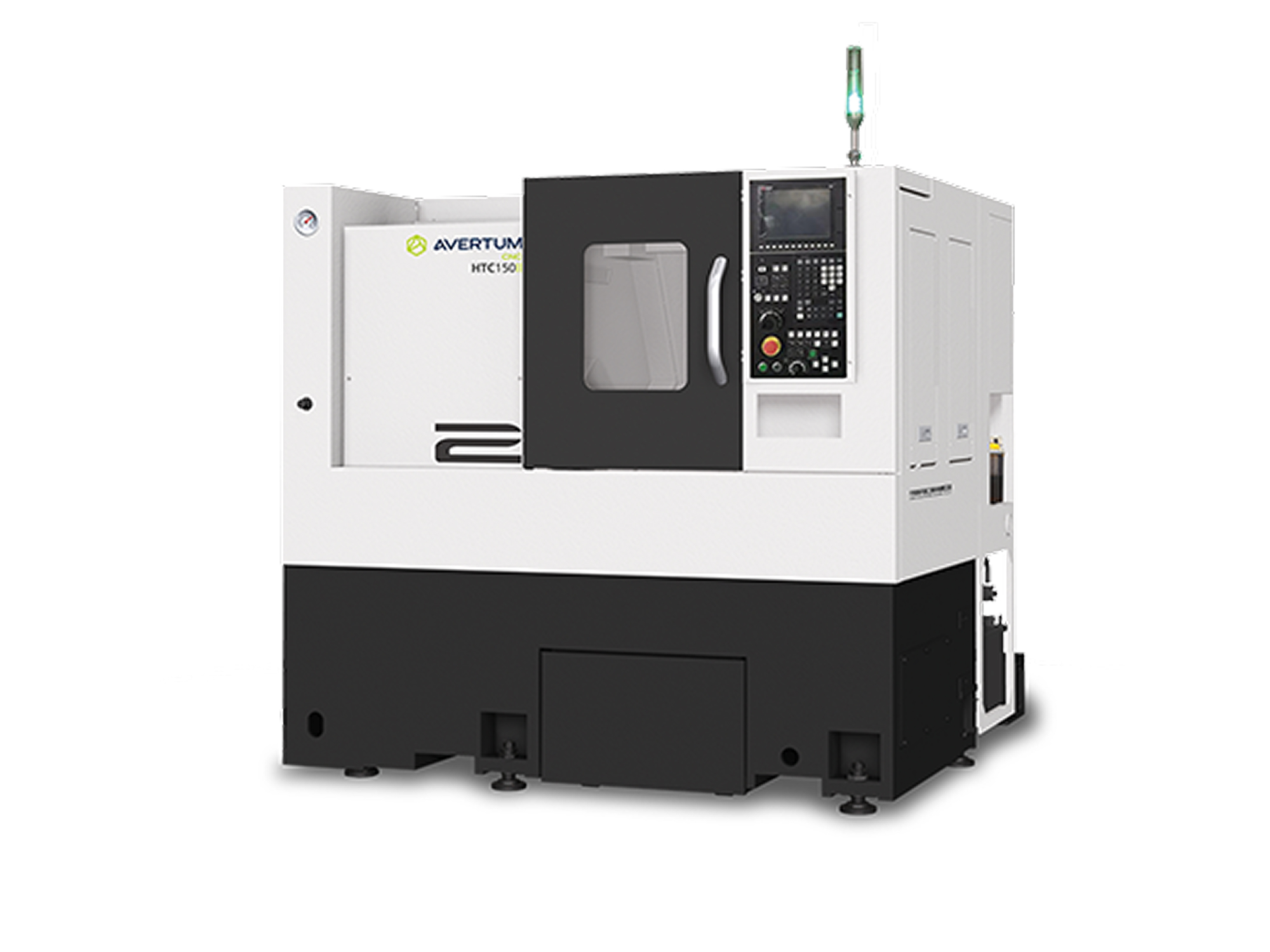

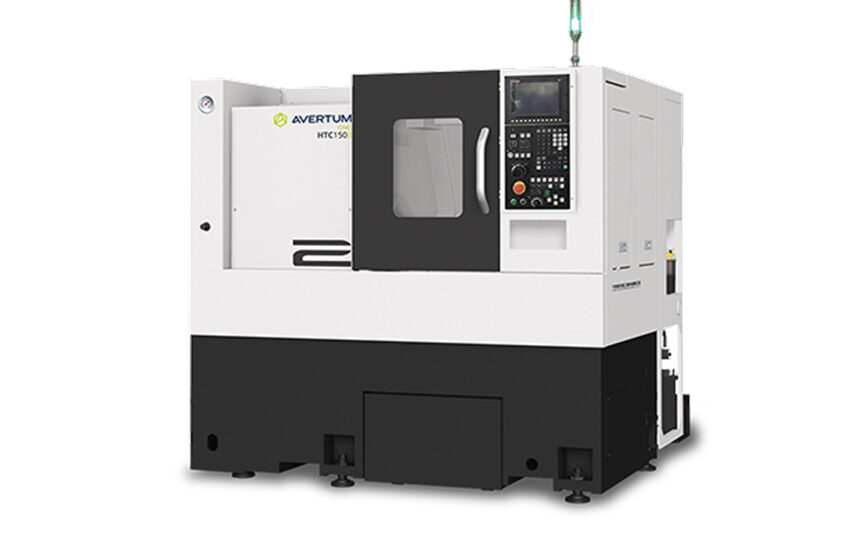

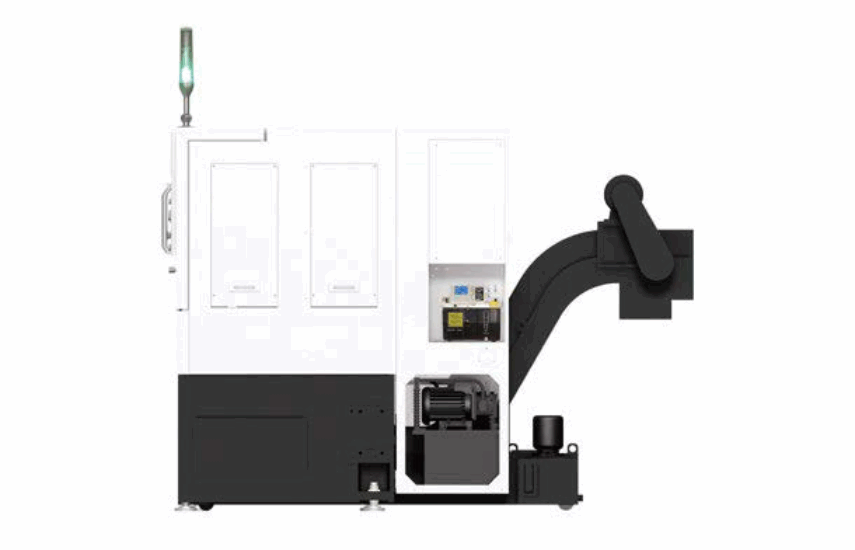

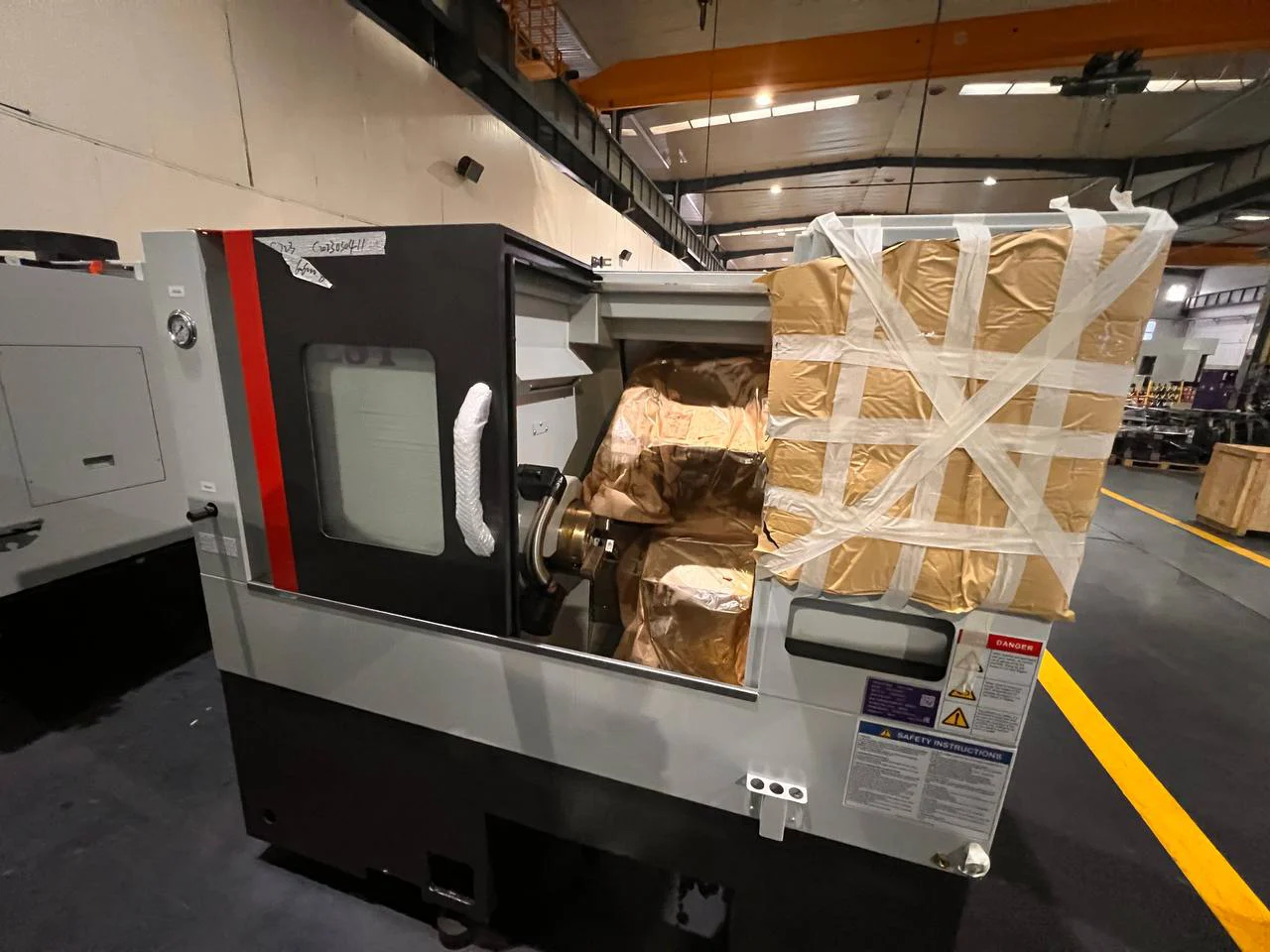

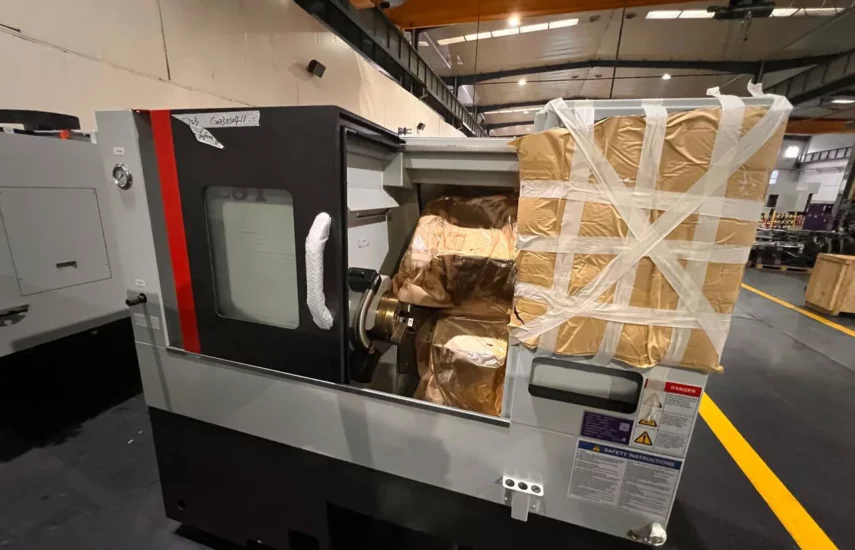

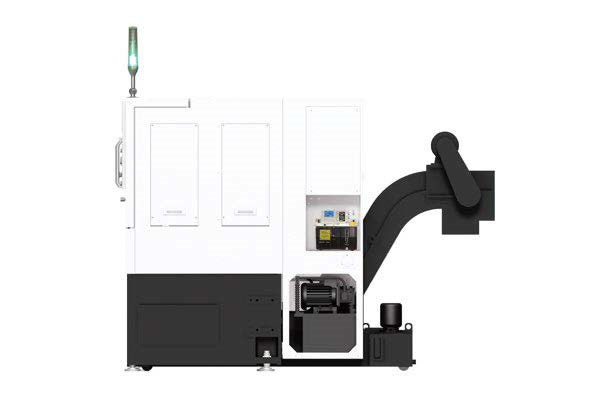

Токарный станок HISION TM1529 (HTC150IIx290)

Токарные станки нового поколения TM

Токарные обрабатывающие центры данной серии разработаны специально для обеспечения высокой жесткости конструкции, точности, скорости обработки и стабильности.

Главный шпиндель оснащен двухрядными цилиндрическими роликовыми подшипниками и высокоточными радиально-упорными шарикоподшипниками, задним концом опоры цилиндрического роликового подшипника. На станке установлены направляющие качения для большей точности. Серво-револьверная головка собственного производства.

Характеристики

Рабочая зона
Наибольший диаметр над станиной, мм	550
Наибольший диаметр над суппортом, мм	300
Максимальный диаметр обработки, мм	300
Максимальная длина обработки, мм	290

Шпиндель
Тип привода	Мотор-шпиндель
Частота вращения, об/мин	4500
Мощность шпинделя, кВт	11/15
Крутящий момент, Нм	158/211
Конус шпинделя	A2-6
Максимальный диаметр прутка, мм	50

Револьверная головка
Количество позиций в револьверной головке	8
Сечение резца	25×25
Максимальный диаметр осевого инструмента, мм	32

Перемещения
Ход по оси X, мм	180
Ход по оси Z, мм	345
Быстрые перемещения по оси X, м/мин	30
Быстрые перемещения по оси Z, м/мин	30
Тип направляющих	Качения

Система ЧПУ
Система ЧПУ	Fanuc

Прочее
Длина,мм	1900
Ширина, мм	1580
Высота, мм	1750
Масса, тонн	3.8

Станина

Встроенная цельнолитая L-образная наклонная станина под углом 30° изготовлена из высококачественного чугуна, обеспечивает высокую жесткость станка.

ШВП

Шарико-винтовые передачи по осям X, Z известного бренда PMI.
Диаметр ШВП по оси X: 28 мм. Максимальная динамическая нагрузка: 2340 кгс
Диаметр ШВП по оси Z: 32 мм. Максимальная динамическая нагрузка: 2550 кгс
Класс точности ШВП: прецизионные C3

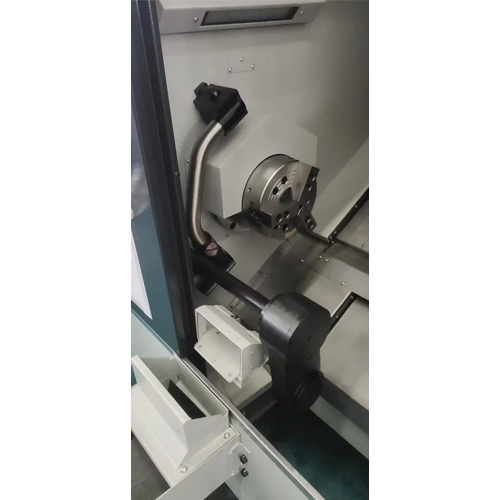

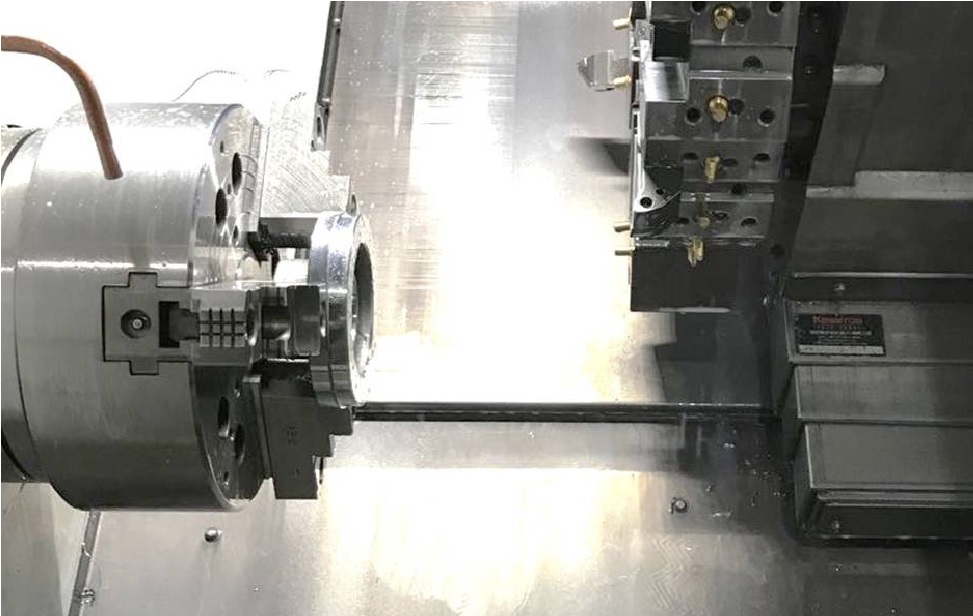

Зона обработки

Диаметр обработки на всей длине – 300 мм
Максимальная длина обработки с полым патроном 8 дюймов – 290 мм

Направляющие

На станке применяются направляющие качения, обеспечивающие высокую точность с минимальными потерями на трение. Идеально подходят для динамичной высокоскоростно обработки.

Шпиндель

Обрабатывающий центр в базовой комплектации оснащен мотор-шпинделем собственного производства. Доступно оснащение шпиндель-мотором до 6000 об/мин. Двигатели главного привода производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ. Шпиндель приводится в движение встроенным мотором без дополнительных передаточных звеньев. Высокая статическая и динамическая точность, хорошая стабильность. Моторизованное увеличение и уменьшение скорости шпинделя, быстрый запуск и остановка повышают эффективность производства. Обеспечивается как низкая скорость с высоким крутящим моментом, так и высокоскоростная обработка.

Двухрядные цилиндрические роликовые подшипники (спереди) 100 мм диаметр (P4).
Высокоскоростные радиально-упорные шариковые подшипники (спереди) 100 мм диаметр (P4).
Однорядный цилиндрический роликовый подшипник (сзади) 90 мм диаметр (P5).

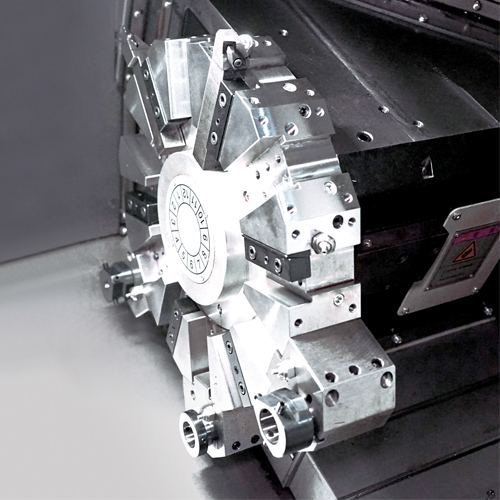

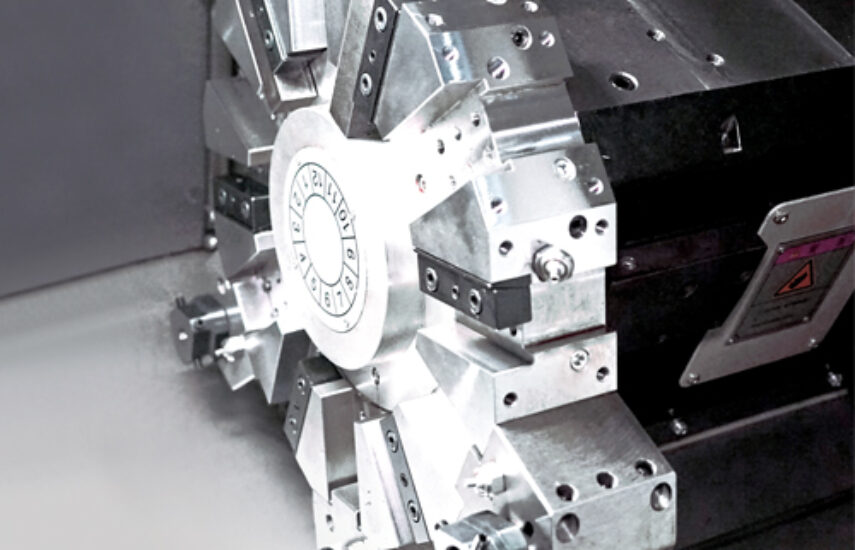

Револьверная головка

Вся серия токарных станков HTC II оснащена револьверной головкой с сервоприводом, которая обеспечивает быстрое позиционирование и надежную передачу крутящего момента. В модели HTC150IIx290 используется 8-позиционная револьверная головка.

Применение револьверной головки с сервоприводом обеспечивает синхронную смену инструмента и повышает эффективность производства. Тип инструментального крепления — BOT (Bolt-On Tool turret – то есть болтовое крепление, 4 болта). Инструментальная оснастка BOT для осевого инструмента крепится к револьверу с помощью четырех болтов, как на BMT (радиальный способ крепления). Прямоугольные резцы для наружного точения устанавливаются непосредственно в паз револьвера и зажимаются с помощью специальных прижимов. Дополнительная инструментальная оснастка для них не требуется. Крепление жесткое, хорошо подходит для силовой серийной токарной работы. Подача СОЖ через инструмент осуществляется с помощью внутренних каналов держателя и его задней стенки.

Система ЧПУ

Обрабатывающий центр оснащен системой ЧПУ Fanuc 0i TF Plus c TFT дисплеем 10,4 дюйма. Поддержка: CF карт + USB + RS232.

FANUC серии 0i-F Plus сохраняет все преимущества предыдущих поколений и обеспечивает максимальную простоту использования благодаря новому интерфейсу iHMI и функциям кастомизации FANUC PICTURE. Это позволяет достичь высокого качества обработки с минимальным временем цикла благодаря технологиям минимизации времени цикла (Fast Cycle Time Technology).
