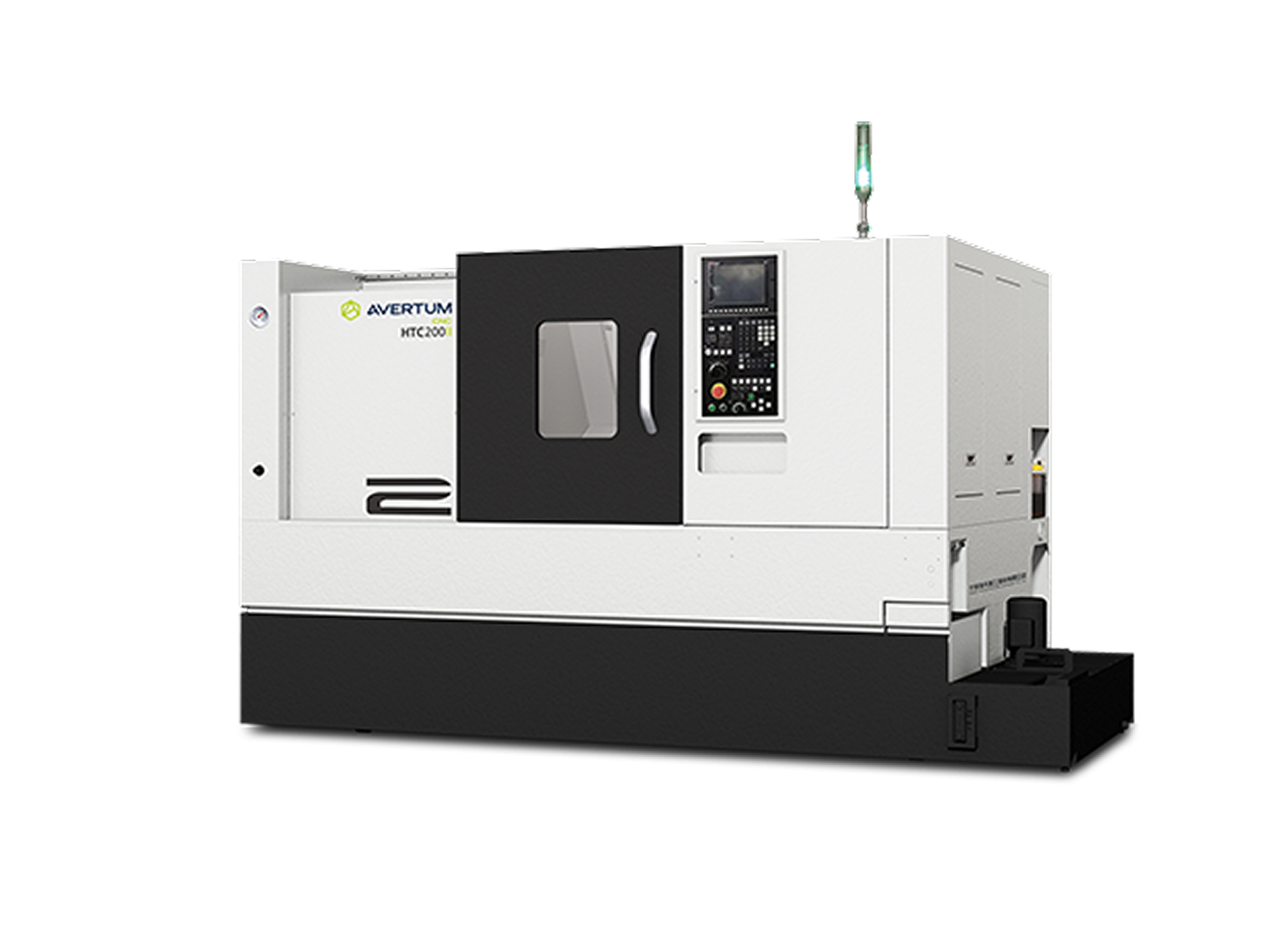

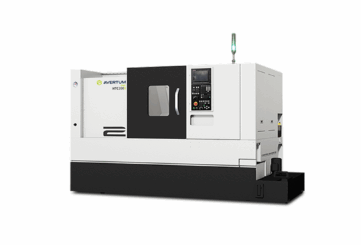

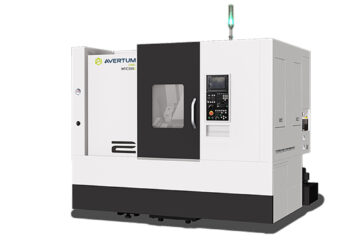

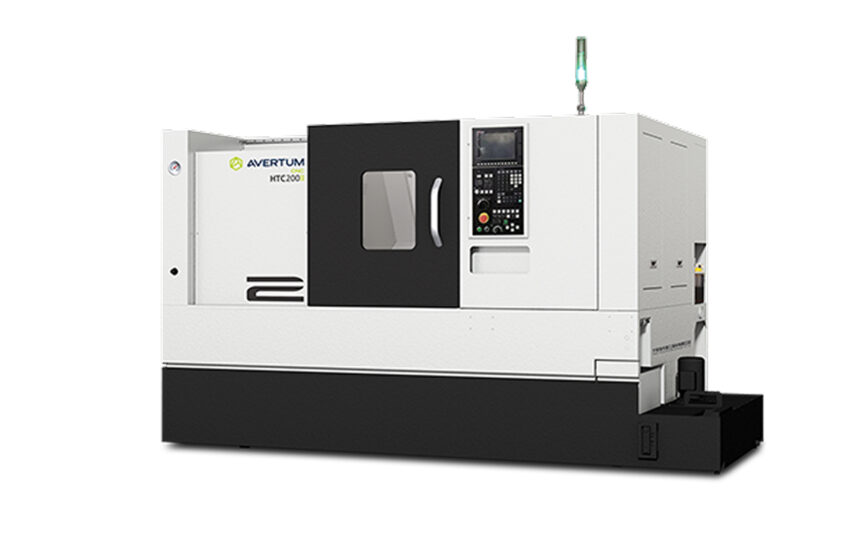

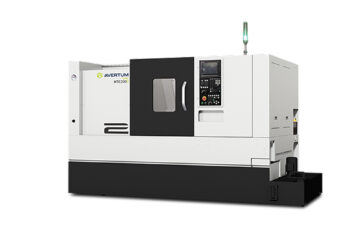

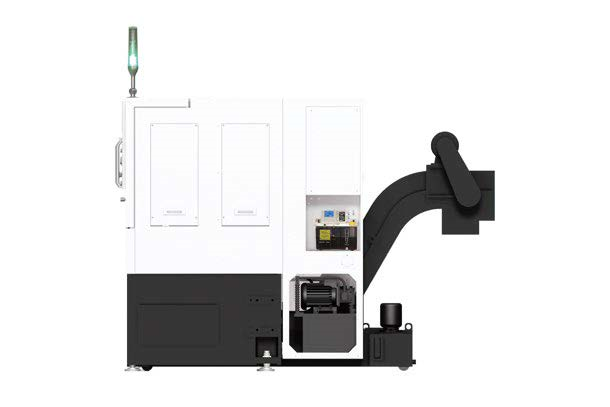

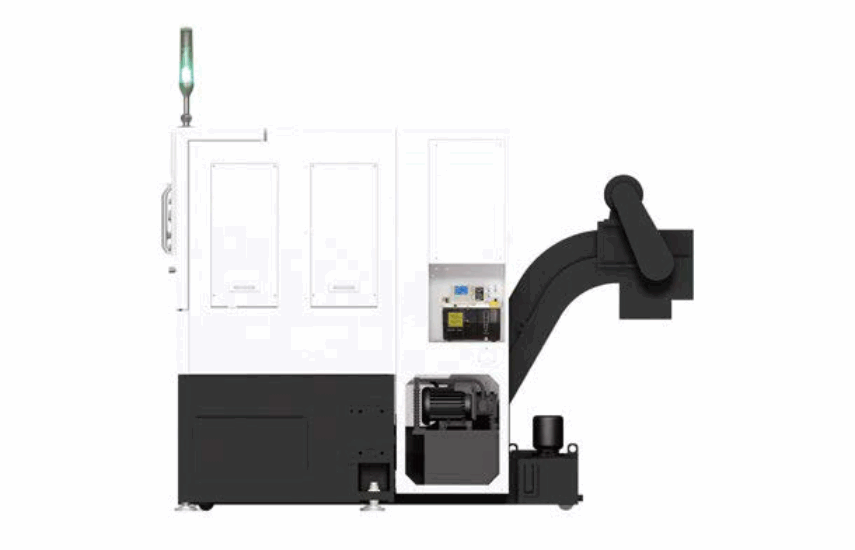

Токарные станки нового поколения TM с приводным инструментом

Токарные обрабатывающие центры данной серии разработаны специально для обеспечения высокой жесткости конструкции, точности, скорости обработки и стабильности.

Главный шпиндель оснащен двухрядными цилиндрическими роликовыми подшипниками и высокоточными радиально-упорными шарикоподшипниками, задним концом опоры цилиндрического роликового подшипника. На станке установлены направляющие качения для большей точности. Серво-револьверная головка собственного производства.

Характеристики

Рабочая зона
Наибольший диаметр над станиной, мм620
Наибольший диаметр над суппортом, мм410
Максимальный диаметр обработки, мм330
Максимальная длина обработки, мм530
Шпиндель
Тип приводаМотор-шпиндель
Частота вращения, об/мин4500
Мощность шпинделя, кВт11/15
Крутящий момент, Нм158/211
Конус шпинделяA2-6
Максимальный диаметр прутка, мм50
Револьверная головка
Количество позиций в револьверной головке12
Сечение резца25×25
Максимальный диаметр осевого инструмента, мм40
Максимальная скорость вращения приводного инструмента4000
Мощность двигателя приводного инструмента, кВт3.7/5.5
Задняя бабка
Ход задней бабки, мм580
КонусMT.NO.5
Перемещения
Ход по оси X, мм230
Ход по оси Z, мм580
Быстрые перемещения по оси X, м/мин24
Быстрые перемещения по оси Z, м/мин30
Тип направляющихКачения
Система ЧПУ
Система ЧПУFANUC 0I-TF
Прочее
Длина,мм3090
Ширина, мм1850
Высота, мм1790
Масса, тонн4.8

Станина

Встроенная цельнолитая L-образная наклонная станина под углом 30° изготовлена из высококачественного чугуна, обеспечивает высокую жесткость станка.

Станина HTC

ШВП

  •  Шарико-винтовые передачи по осям X, Z известного бренда PMI.
  •  Диаметр ШВП по оси X: 32 мм. Максимальная динамическая нагрузка: 1900 кН
  •  Диаметр ШВП по оси Z: 32 мм. Максимальная динамическая нагрузка: 2550 кН
  •  Класс точности ШВП: прецизионные C3
ШВП

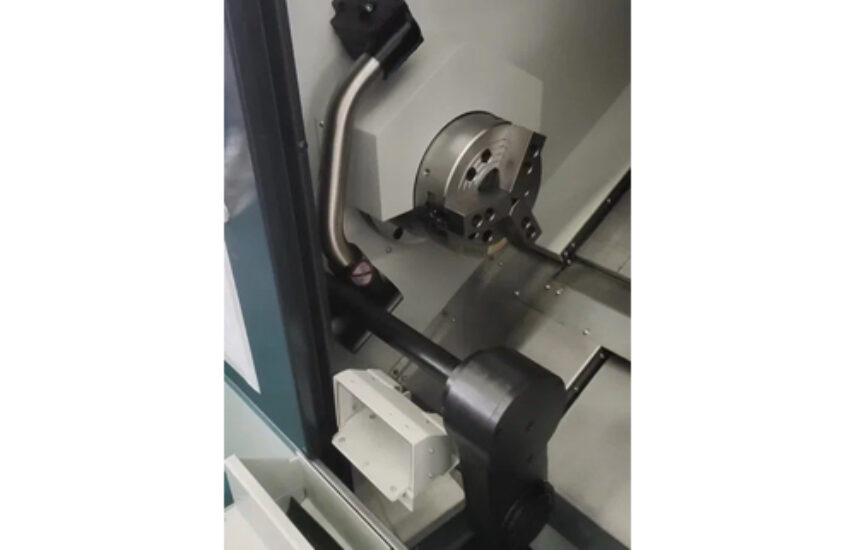

Зона обработки

  •  Диаметр обработки на всей длине – 330 мм
  •  Максимальная длина обработки с полым патроном 8 дюймов – 530 мм

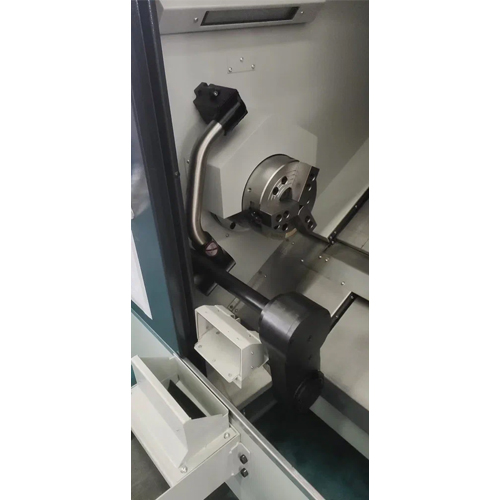

Зона обработки HTC200MCx560

Направляющие

На станке применяются направляющие качения, обеспечивающие высокую точность с минимальными потерями на трение. Идеально подходят для динамичной высокоскоростно обработки.

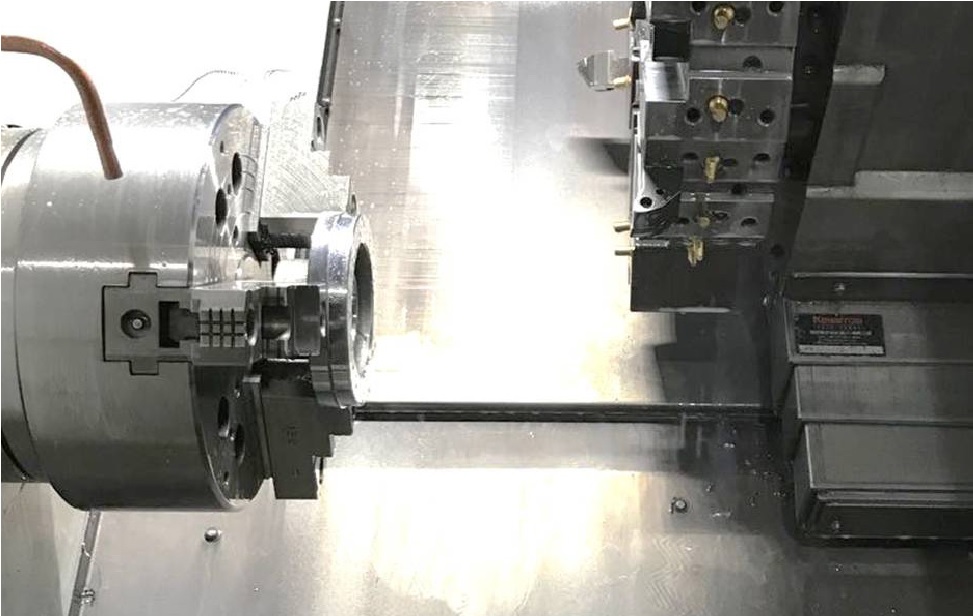

Шпиндель

Обрабатывающий центр в базовой комплектации оснащен мотор-шпинделем собственного производства. Доступно оснащение шпиндель-мотором до 6000 об/мин. Двигатели главного привода производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ. Шпиндель приводится в движение встроенным мотором без дополнительных передаточных звеньев. Высокая статическая и динамическая точность, хорошая стабильность. Моторизованное увеличение и уменьшение скорости шпинделя, быстрый запуск и остановка повышают эффективность производства. Обеспечиваеся как низкая скорость с высоким крутящим моментом, так и высокоскоростная обработка.

Шпиндель HTC
Шпиндель HTC
  1. Двухрядные цилиндрические роликовые подшипники (спереди) 100 мм диаметр (P4).
  2. Высокоскоростные радиально-упорные шариковые подшипники (спереди) 100 мм диаметр (P4).
  3. Однорядный цилиндрический роликовый подшипник (сзади) 90 мм диаметр (P5).

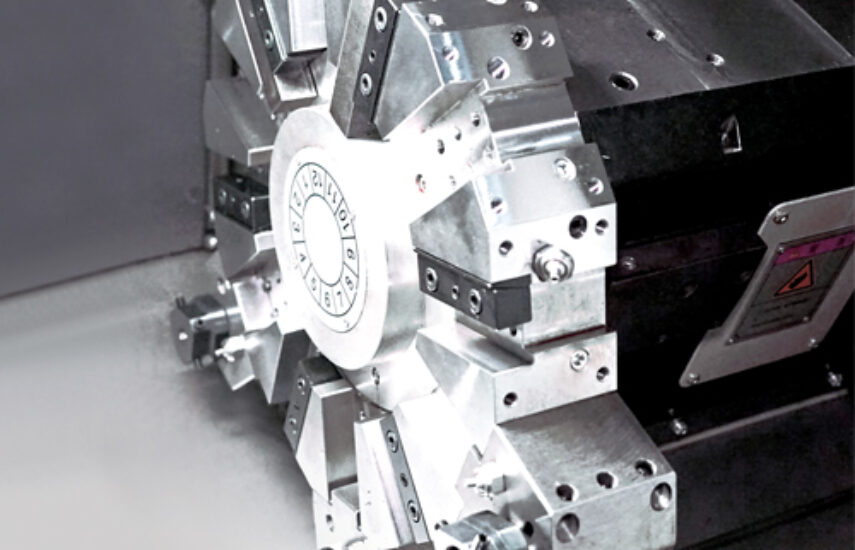

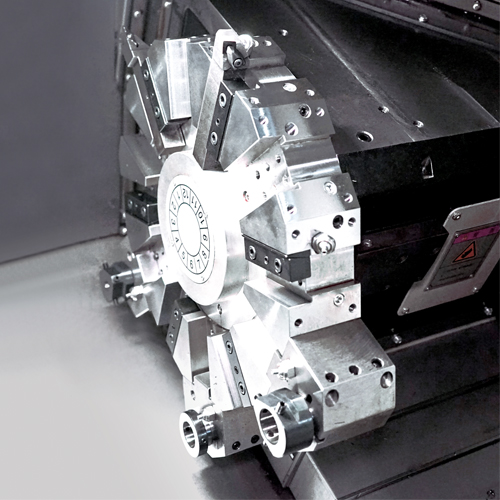

Револьверная головка

ТИП крепления BMT65.

12-позиционная сервоприводная револьверная голова с 12-ю приводными позициями, обеспечивает большую точность и скорость работы по отношению к гидравлической.


Система ЧПУ

Обрабатывающий центр оснащен системой ЧПУ Fanuc 0i TF Plus c TFT дисплеем 10,4 дюйма. Поддержка: CF карт + USB + RS232.

FANUC серии 0i-F Plus сохраняет все преимущества предыдущих поколений и обеспечивает максимальную простоту использования благодаря новому интерфейсу iHMI и функциям кастомизации FANUC PICTURE. Это позволяет достичь высокого качества обработки с минимальным временем цикла благодаря технологиям минимизации времени цикла (Fast Cycle Time Technology).

Контроллер HTC
