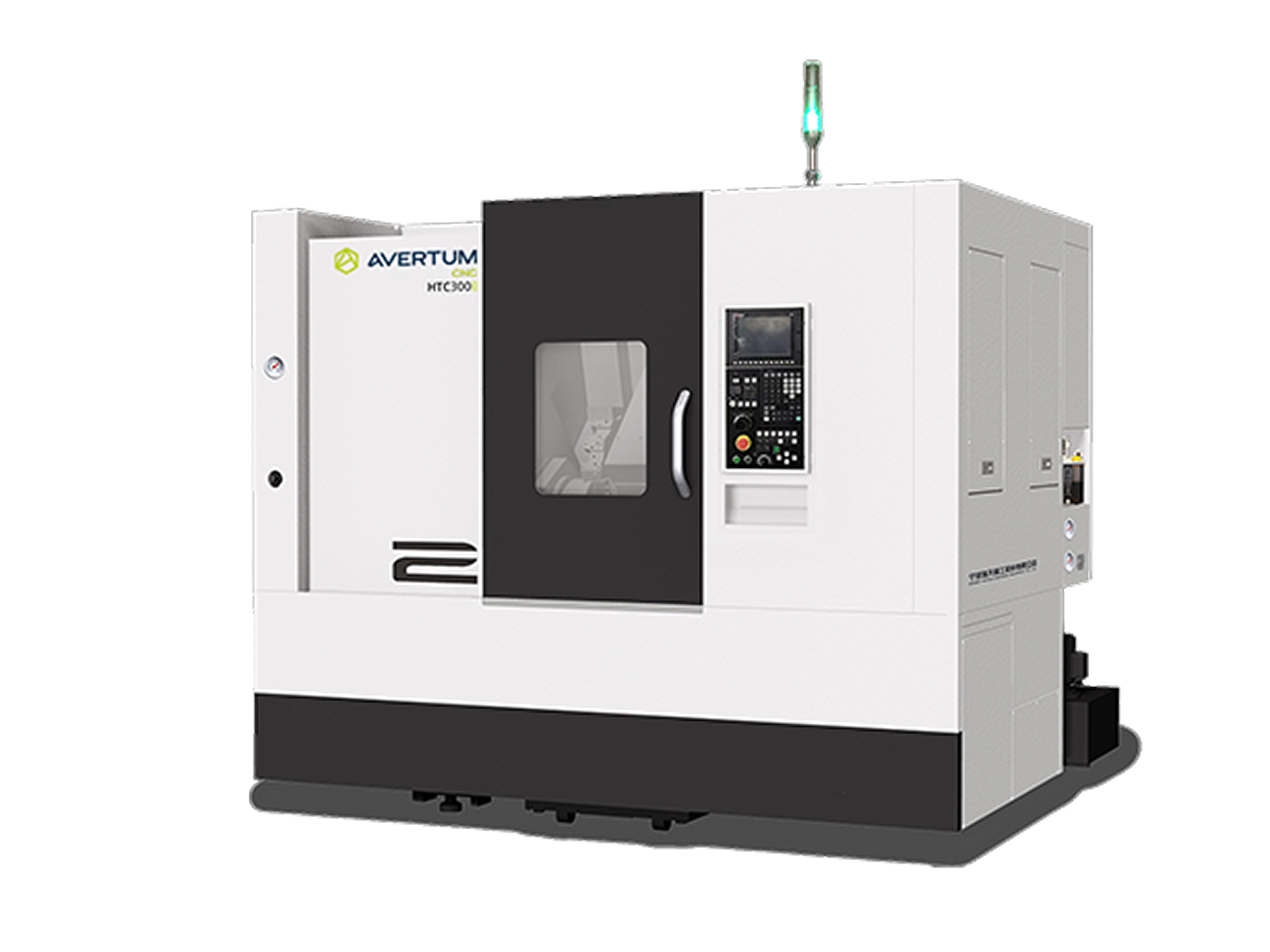

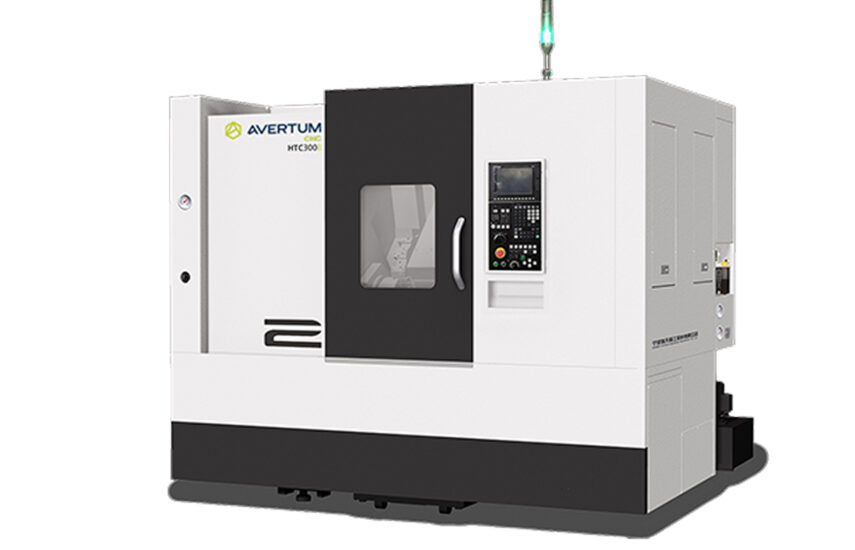

Токарные станки нового поколения TM

Токарные обрабатывающие центры данной серии разработаны специально для обеспечения высокой жесткости конструкции, точности, скорости обработки и стабильности.

Главный шпиндель оснащен двухрядными цилиндрическими роликовыми подшипниками и высокоточными радиально-упорными шарикоподшипниками, задним концом опоры цилиндрического роликового подшипника. На станке установлены направляющие качения для большей точности. Серво-револьверная головка собственного производства.

Характеристики

Рабочая зона
Наибольший диаметр над станиной, мм620
Наибольший диаметр над суппортом, мм420
Максимальный диаметр обработки, мм520
Максимальная длина обработки, мм600
Шпиндель
Тип приводаМотор-шпиндель
Частота вращения, об/мин3500
Мощность шпинделя, кВт15/18.5
Крутящий момент, Нм251/305
Конус шпинделяA2-8
Максимальный диаметр прутка, мм65
Револьверная головка
Количество позиций в револьверной головке12
Сечение резца25×25
Максимальный диаметр осевого инструмента, мм40
Задняя бабка
Ход задней бабки, мм500
КонусMT.NO.4
Перемещения
Ход по оси X, мм280
Ход по оси Z, мм695
Быстрые перемещения по оси X, м/мин24
Быстрые перемещения по оси Z, м/мин30
Тип направляющихСкольжения
Прочее
Длина,мм2600
Ширина, мм1800
Высота, мм2130
Масса, тонн5.3

Станина

Встроенная цельнолитая L-образная наклонная станина под углом 30° изготовлена из высококачественного чугуна, обеспечивает высокую жесткость станка.

Станина HTC

ШВП

  •  Шарико-винтовые передачи по осям X, Z известного бренда PMI.
  •  Диаметр ШВП по оси X: 40 мм. Максимальная динамическая нагрузка: 6430 кгс
  •  Диаметр ШВП по оси Z: 40 мм. Максимальная динамическая нагрузка: 6430 кгс
  •  Класс точности ШВП: прецизионные C3
ШВП

Зона обработки

  •  Диаметр обработки на всей длине – 600 мм
  •  Максимальная длина обработки с полым патроном 10 дюймов – 520 мм
Зона обработки HTC300x580

Направляющие

На станке применяются направляющие скольжения, обеспечивающие высокую несущую способность и жесткость. Идеально подходят для получистовых и черновых операций, обработки закаленных материалов и точения с максимальным припуском. Направляющие шлифуются после закалки и покрываются специальным антифрикциорнным составом.

Направляющие HTC

Шпиндель

Обрабатывающий центр в базовой комплектации оснащен мотор-шпинделем собственного производства. Доступно оснащение шпиндель-мотором до 6000 об/мин. Двигатели главного привода производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ. Шпиндель приводится в движение встроенным мотором без дополнительных передаточных звеньев. Высокая статическая и динамическая точность, хорошая стабильность. Моторизованное увеличение и уменьшение скорости шпинделя, быстрый запуск и остановка повышают эффективность производства. Обеспечиваеся как низкая скорость с высоким крутящим моментом, так и высокоскоростная обработка.

Шпиндель HTC
Шпиндель HTC
  1. Двухрядные цилиндрические роликовые подшипники (спереди) 120 мм диаметр (P4).
  2. Высокоскоростные радиально-упорные шариковые подшипники (спереди) 120 мм диаметр (P4).
  3. Однорядный цилиндрический роликовый подшипник (сзади) 110 мм диаметр (P5).

Револьверная головка

Вся серия токарных станков HTC II оснащена револьверной головкой с сервоприводом, которая обеспечивает быстрое позиционирование и надежную передачу крутящего момента.

Применение револьверной головки с сервоприводом обеспечивает синхронную смену инструмента и повышает эффективность производства. Тип инструментального крепления — BOT (Bolt-On Tool turret – то есть болтовое крепление, 4 болта). Инструментальная оснастка BOT для осевого инструмента крепится к револьверу с помощью четырех болтов, как на BMT (радиальный способ крепления). Прямоугольные резцы для наружного точения устанавливаются непосредственно в паз револьвера и зажимаются с помощью специальных прижимов. Дополнительная инструментальная оснастка для них не требуется. Крепление жесткое, хорошо подходит для силовой серийной токарной работы. Подача СОЖ через инструмент осуществляется с помощью внутренних каналов держателя и его задней стенки.

Револьверная головка HTC

Система ЧПУ

Обрабатывающий центр оснащен системой ЧПУ Fanuc 0i TF Plus c TFT дисплеем 10,4 дюйма. Поддержка: CF карт + USB + RS232.

FANUC серии 0i-F Plus сохраняет все преимущества предыдущих поколений и обеспечивает максимальную простоту использования благодаря новому интерфейсу iHMI и функциям кастомизации FANUC PICTURE. Это позволяет достичь высокого качества обработки с минимальным временем цикла благодаря технологиям минимизации времени цикла (Fast Cycle Time Technology).

Контроллер HTC
