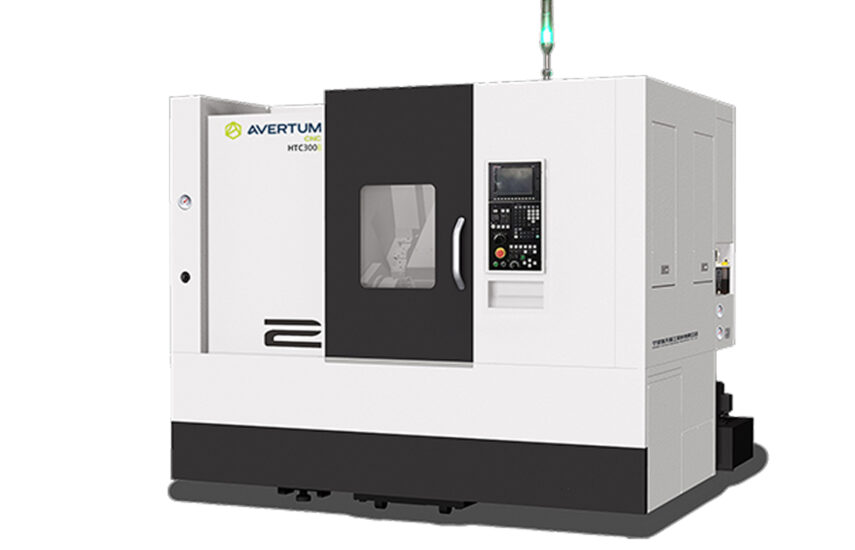

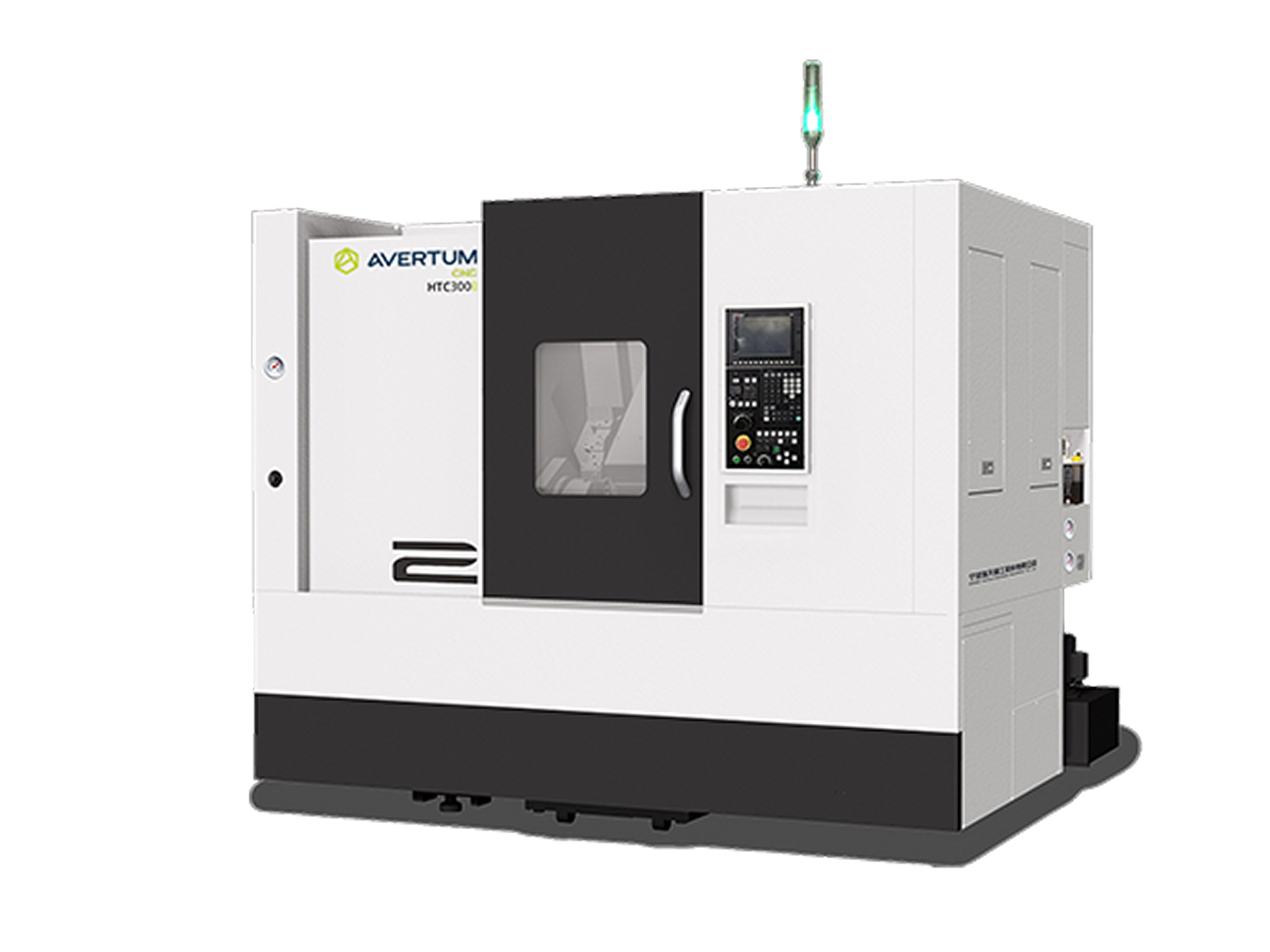

Токарный станок HISION TM2058M (HTC300IIMCx580)

Токарные станки нового поколения TM

Токарные обрабатывающие центры данной серии разработаны специально для обеспечения высокой жесткости конструкции, точности, скорости обработки и стабильности.

Главный шпиндель оснащен двухрядными цилиндрическими роликовыми подшипниками и высокоточными радиально-упорными шарикоподшипниками, задним концом опоры цилиндрического роликового подшипника. На станке установлены направляющие качения для большей точности. Серво-револьверная головка собственного производства.

Характеристики

Рабочая зона
Наибольший диаметр над станиной, мм	620
Наибольший диаметр над суппортом, мм	420
Максимальный диаметр обработки, мм	520
Максимальная длина обработки, мм	550

Шпиндель
Тип привода	Мотор-шпиндель
Частота вращения, об/мин	3500
Мощность шпинделя, кВт	15/18.5
Крутящий момент, Нм	251/305
Конус шпинделя	A2-8
Максимальный диаметр прутка, мм	65

Револьверная головка
Количество позиций в револьверной головке	12
Сечение резца	25×25
Максимальный диаметр осевого инструмента, мм	40
Максимальная скорость вращения приводного инструмента	4000
Мощность двигателя приводного инструмента, кВт	3.7/5.5

Задняя бабка
Ход задней бабки, мм	500
Конус	MT.NO.4

Перемещения
Ход по оси X, мм	265
Ход по оси Z, мм	660
Быстрые перемещения по оси X, м/мин	24
Быстрые перемещения по оси Z, м/мин	30
Тип направляющих	Скольжения

Система ЧПУ
Система ЧПУ	FANUC 0I-TF

Прочее
Длина,мм	2600
Ширина, мм	1800
Высота, мм	2130
Масса, тонн	5.3

Станина

Встроенная цельнолитая L-образная наклонная станина под углом 30° изготовлена из высококачественного чугуна, обеспечивает высокую жесткость станка.

ШВП

Шарико-винтовые передачи по осям X, Z известного бренда PMI.
Диаметр ШВП по оси X: 40 мм. Максимальная динамическая нагрузка: 6430 кгс
Диаметр ШВП по оси Z: 40 мм. Максимальная динамическая нагрузка: 6430 кгс
Класс точности ШВП: прецизионные C3

Зона обработки

Диаметр обработки на всей длине – 550 мм
Максимальная длина обработки с полым патроном 10 дюймов – 520 мм

Направляющие

На станке применяются направляющие скольжения, обеспечивающие высокую несущую способность и жесткость. Идеально подходят для получистовых и черновых операций, обработки закаленных материалов и точения с максимальным припуском. Направляющие шлифуются после закалки и покрываются специальным антифрикциорнным составом.

Шпиндель

Обрабатывающий центр в базовой комплектации оснащен мотор-шпинделем собственного производства. Доступно оснащение шпиндель-мотором до 6000 об/мин. Двигатели главного привода производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ. Шпиндель приводится в движение встроенным мотором без дополнительных передаточных звеньев. Высокая статическая и динамическая точность, хорошая стабильность. Моторизованное увеличение и уменьшение скорости шпинделя, быстрый запуск и остановка повышают эффективность производства. Обеспечиваеся как низкая скорость с высоким крутящим моментом, так и высокоскоростная обработка.

Двухрядные цилиндрические роликовые подшипники (спереди) 120 мм диаметр (P4).
Высокоскоростные радиально-упорные шариковые подшипники (спереди) 120 мм диаметр (P4).
Однорядный цилиндрический роликовый подшипник (сзади) 110 мм диаметр (P5).

Револьверная головка

ТИП крепления BMT65.

12-позиционная сервоприводная револьверная голова с 12-ю приводными позициями, обеспечивает большую точность и скорость работы по отношению к гидравлической.

Система ЧПУ

Обрабатывающий центр оснащен системой ЧПУ Fanuc 0i TF Plus c TFT дисплеем 10,4 дюйма. Поддержка: CF карт + USB + RS232.

FANUC серии 0i-F Plus сохраняет все преимущества предыдущих поколений и обеспечивает максимальную простоту использования благодаря новому интерфейсу iHMI и функциям кастомизации FANUC PICTURE. Это позволяет достичь высокого качества обработки с минимальным временем цикла благодаря технологиям минимизации времени цикла (Fast Cycle Time Technology).
