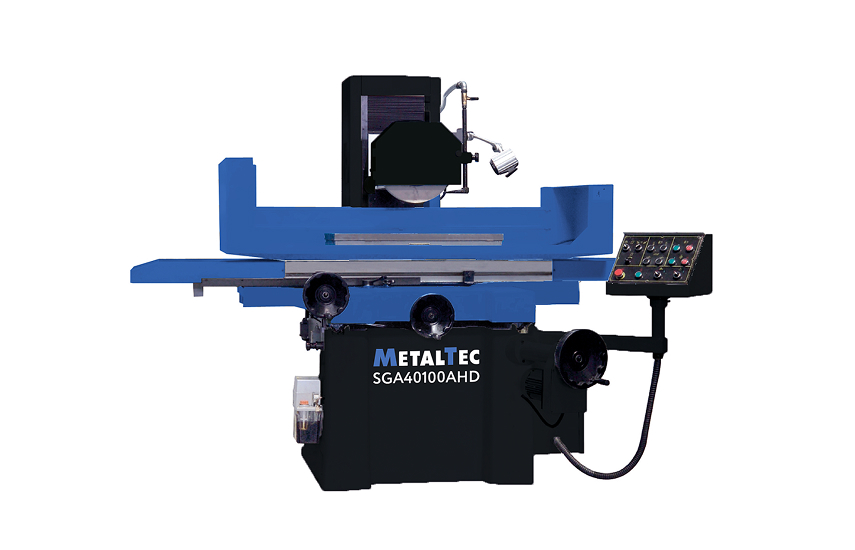

Плоскошлифовальный станок по металлу SGA 40100AHD
По запросу ₽
- Размер стола, мм — 406 х 1020
- Максимальный размер шлифуемой заготовки, мм — 1020 х 406 х 400
- Т-образный паз (Количество/ширина), мм — 3 / 14
- Макс. расстояние ось шпинделя-стол, мм — 580
- Размер электромагнитного стола, мм — 400 х 1000
В категории шлифовальных станов для промышленного производства самыми востребоанными стали Плоскошлифовальные станки. С их помощью на заготовке выравнивают рабочую поверхность, снимают прируски и облой. За счет используемого мелкозернистого образива можно добиться десятого класса ровности поверхности, при которых отклонение плоскосности от номинала не превышает 0,63 микрометра, что соответствует отраслевому стандарту 2789-73.
Основные преимущества оборудования
- Мощный двигатель установленный на жесткую станину станка, обеспечивают высокую точность шлифовки и качество обработки поверхности;
- Магнитный рабочий стол высокой грузоподьемности, обеспечивают надежное крепление тяжелых деталей на всем протяжении цикла обработки;
- Автоматическое поперечное перемещение рабочего стола в сочетании с перемещением вертикального шпинделя, обеспечивают равномерное и наиболее точное шлифование.
Комплект поставки
- Станок в сборе
- Магнитный стол
- Система охлаждения
- Гидравлическая станция
- Рабочий свет
- DRO по осям X и Y
- Балансировочный стенд с оправкой
- Выравнивающие клинья
- Шлифовальный диск
- Магнитный сепаратор и бумажный фильтр
- Автоматическая система смазки
- Устройство для сбора пыли
- Фундаментные винты
- Ящик с инструментом
- Инструкция по эксплуатации
Характеристики
| Станок шлифовальный | |
|---|---|
| Размеры и рабочий стол | |
| Размер стола, мм | 406 х 1020 |
| Максимальный размер заготовки, мм | 1020 × 406 × 400 |
| Т-образный паз (Количество/ширина), мм | 3 / 14 |
| Макс. расстояние ось шпинделя – стол, мм | 580 |
| Размер электромагнитного стола, мм | 400 × 1000 |
| Максимальная нагрузка на стол, кг | 600 |
| Скорость продольного перемещения стола, мм/мин | 990 |
| Достигаемая шероховатость поверхности | Ra 0,63 |
| Вертикальное перемещение шпинделя | |
| Автоподача вертикальная, мм | 0,05 |
| Ускоренное вертикальное перемещение, мм/мин | 460 |
| Цена деления нониуса вертикального перемещения, мм | 0,005 |
| Вертикальное перемещение за один оборот маховика, мм | 1 |
| Автоматическое перемещение стола, мм | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 |
| Поперечное перемещение стола | |
| Поперечный ход за оборот маховика, мм | 5 |
| Цена деления нониуса поперечного перемещения, мм | 0,02 |
| Автоматическое перемещение стола, мм/мин | 0,1 – 8 |
| Ускоренное перемещение стола, мм/мин | 990 |
| Шпиндель и круг | |
| Частота вращения шпинделя, об/мин | 1450 |
| Параметры шлифовального круга, мм | 350 × 40 × 127 |
| Мощность шпинделя, кВт | 5,5 |
| Энергопотребление и системы | |
| Общая номинальная мощность, кВт | 9 |
| Двигатель СОЖ, кВт | 0,125 |
| Объем бака СОЖ, л | 100 |
| Объем бака гидросистемы, л | 85 |
| Мощность двигателя гидравлики, кВт | 2,2 |
| Двигатель поперечной подачи, кВт | 0,04 |
| Серводвигатель вертикального перемещения, кВт | 0,5 |
| Габариты и вес | |
| Габариты станка (Д × Ш × В), мм | 2950 × 2270 × 2210 |
| Масса нетто/брутто, кг | 3700 |
