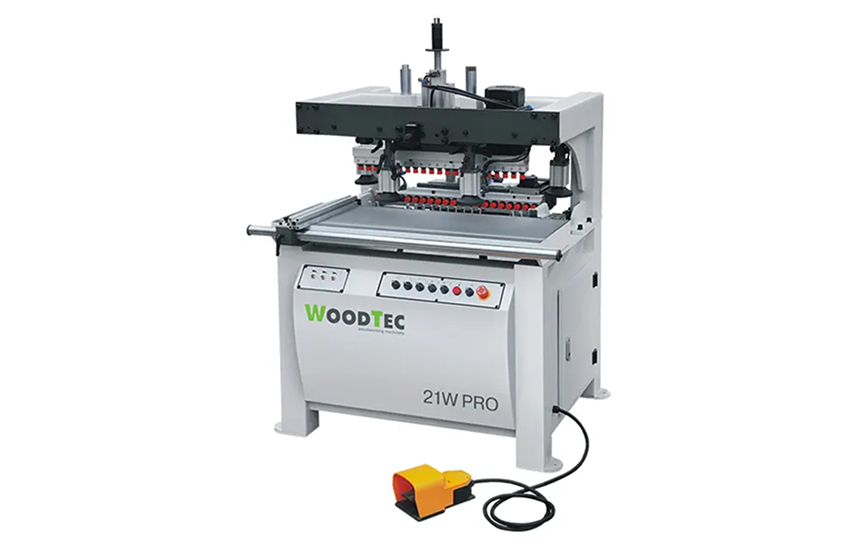

Сверление сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок, мебельных фасадов, мебельных щитов на малых, средних и крупных предприятиях по производству корпусной мебели. Присадка под эксцентриковую стяжку за одну установку детали на станок. Значительно снижает время на обработку деталей и повышает производительность труда практически в два раза, в сравнении с присадочными станками с 21 шпинделем.

Отличительные особенности

  • Пневматическая регулировка угла наклона многошпиндельного агрегата.
  • Возможность сверления в пласть и торец деталей, сверление под углом.
  • Прижим детали двумя пневматическими цилиндрами.
  • Автоматическое управление рабочими операциями (старт-педаль).
  • Передвижные боковые упоры.
  • Линейка 1,8 м с откидным упором (2 шт.).
  • Возможность сверления под петли.
  • 2 сверлильный головы.

Конструктивные особенности

  • Два сверлильных модуля имеют 21 шпиндель с шагом 32 мм, способны сверлить вертикально, горизонтально и под углом, одновременно, либо последовательно.
  • Подъем, опускание поворотного модуля и фиксация заготовки — пневматическое.
  • Второй модуль: вертикальный, не поворотный, верхний.

Характеристики

Количество шпинделей, шт.2 х 21
Межцентровое расстояние шпинделей, мм32
Межцентровое расстояние между первым и последним шпинделем, мм640
Наклон многошпиндельной головки, °0 — 90
Макс. глубина сверления, мм80
Потребляемая эл. мощность, кВт2 х 1,5
Давление пневматической системы, Бар6 — 8

Габариты станка

Длина, мм1300
Ширина, мм1100
Высота, мм1650
Вес, кг510
