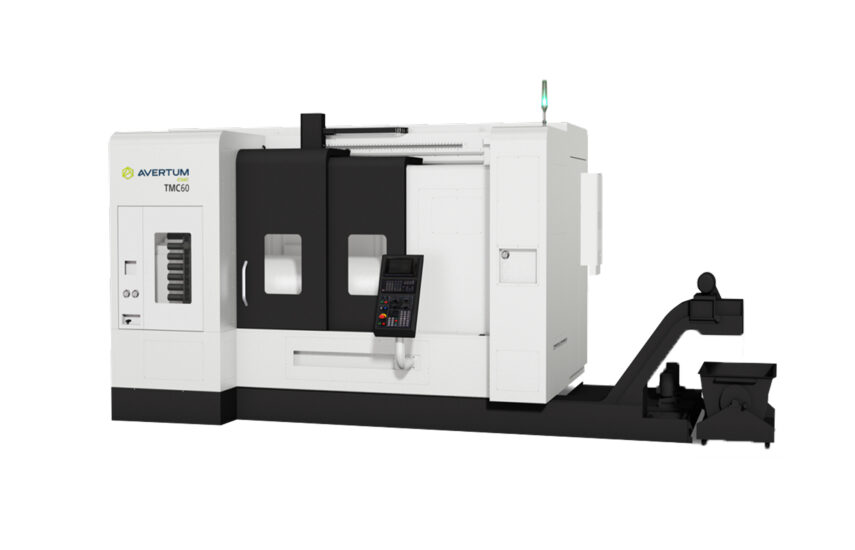

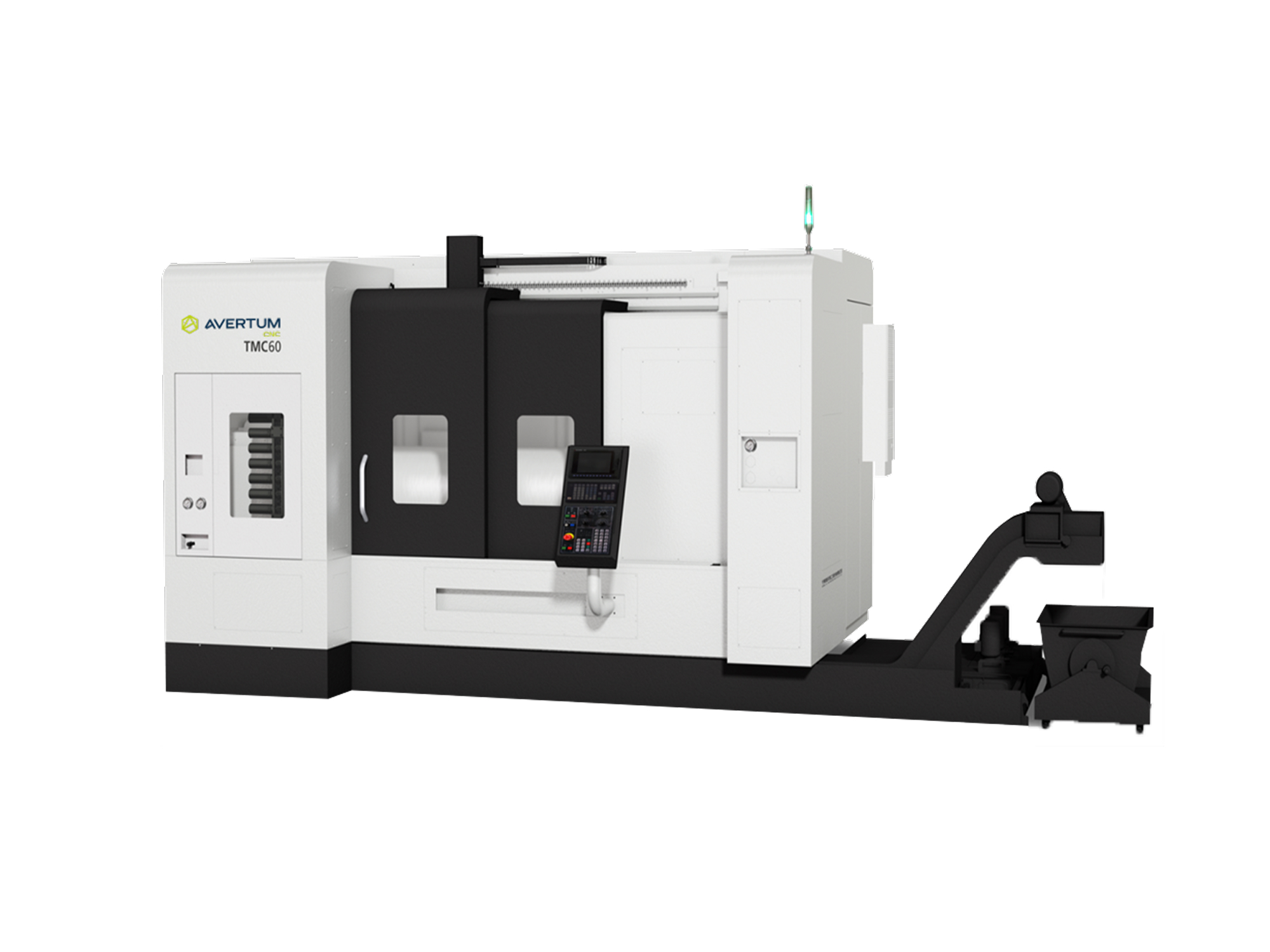

Токарно-фрезерный обрабатывающий центр с ЧПУ HISION TMX60TS (TMC60-ST)

Высокая обрабатывающая способность: один станок для всего рабочего процесса, что значительно сокращает время обработки, снижает потребление рабочей силы, повышает точность обработки, повышает эффективность производства.
Высокая стабильность и точность. Система охлаждения для шпинделя токарного станка и инструментального шпинделя, охлаждение полого винта по оси X, эффективное подавление термической деформации, вызванной нагревом, и оптическая линейка в стандартной комплектации.
Конфигурация автоматических опций: нижняя револьверная головка, самоцентрирующийся люнет, инструментальный шпиндель 6000 об/мин, CTS (охлаждение через шпиндель) 5~7 МПа и многие другие опции.

Характеристики

Рабочая зона
Наибольший диаметр над станиной, мм	658
Максимальный диаметр обработки, мм	510
Максимальная длина обработки, мм	1524
Одновременное управление осями	4

Шпиндель
Частота вращения, об/мин	3500
Мощность шпинделя, кВт	22/26
Конус шпинделя	A2-8
Максимальный диаметр прутка, мм	65

Контр-шпиндель
Частота вращения, об/мин	4500
Мощность шпинделя, кВт	15/22
Конус шпинделя	A2-6
Максимальный диаметр прутка, мм	50

Фрезерная голова
Частота вращения шпинделя, об/мин	12000
Мощность шпинделя, кВт	15/26
Крутящий момент, Нм	45.7/124
Конус	CAPTO C6
Минимальный угол индексирования, град	0.0001

Инструментальный магазин
Емкость инструментального магазина	40
Максимальный диаметр инструмента (смежное гнездо), мм	90 (140)
Максимальная длина инструмента, мм	400
Максимальный вес инструмента, кг	8

Револьверная головка
Количество позиций в револьверной головке	9
Сечение резца	25×25
Максимальный диаметр осевого инструмента, мм	32

Перемещения
Ход по оси X, мм	615
Ход по оси Y, мм	260 (±130)
Ход по оси Z, мм	1585+110
Ход по оси X2 (нижняя револьверная головка), мм	230
Ход по оси Z2 (нижняя револьверная головка), мм	1388
Ход по оси W (нижняя револьверная головка), мм	1539
Ось B, град	-30~210
Быстрые перемещения по оси X, м/мин	40
Быстрые перемещения по оси Z, м/мин	40
Быстрые перемещения по оси Y, м/мин	40
Быстрые перемещения по оси X2, м/мин	36
Быстрые перемещения по оси Z2, м/мин	32
Быстрые перемещения по оси W, м/мин	30

Система ЧПУ
Система ЧПУ	FANUC 31I
