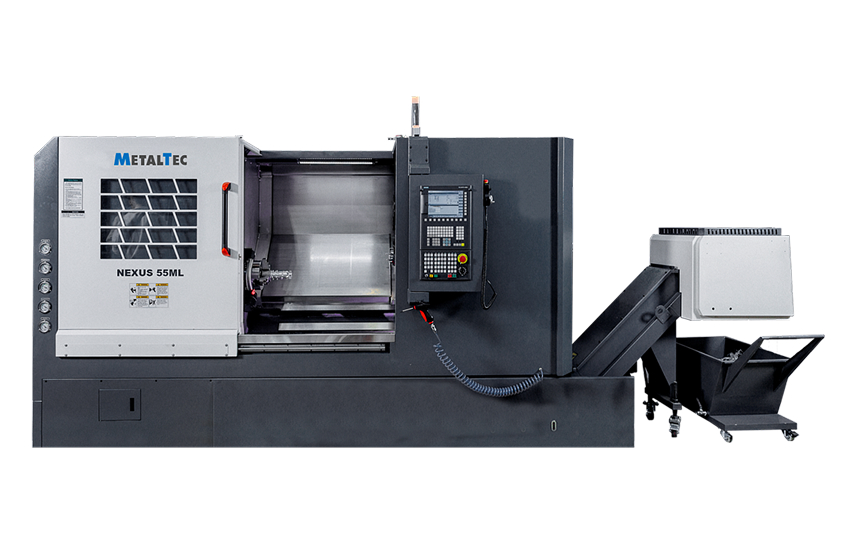

Токарный станок ЧПУ с наклонной станиной MetalTec NEXUS 55ML (KND)
- Ø обработки — 550 мм
- Расстояние между центрами — 1050 мм
- Мощность двигателя — 11 / 15 кВт
- Система ЧПУ — KND
- Вес — 5100 кг
Токарные станки ЧПУ с наклонной станиной — MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
Область применения
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Характеристики
| Шпиндель | |
|---|---|
| Макс. обороты, об/мин | 50 — 3500 |
| Отверстие патрона, мм | 62 |
| Проходное отверстие, мм | 45 |
| Торец шпинделя | A2-6 |
| Гидравлический патрон | IVY — производство Германия, 250 мм |
| Перемещения суппорта | |
| Ход по оси X, мм | 240 |
| Ход по оси Z, мм | 1000 |
| Ускоренное перемещение X / Z, м/мин | 24 / 24 |
| Инструментальный резцедержатель | |
| Тип | Револьверная голова с приводным инструментом |
| Количество инструмента | 12 |
| Радиальный держатель инструмента | 25 x 25 мм, 4 шт. |
| Держатель торцевого инструмента | 25 x 25 мм, 3 шт. |
| Держатель расточных инструментов | 40 x 40 мм, 2 шт. |
| Система измерения и привязки инструмента | Renishaw |
| Приводной инструмент | BMT55-ER32-0° (1 шт.), BMT55-ER32-90° (2 шт.) |
| Рабочий диапазон оборотов, об/мин | 4000 |
| Механическая задняя бабка | |
| Тип привода пиноли | Гидравлический |
| Макс. перемещение, мм | 100 |
| Конус | MT5 |
| Диаметр конуса хвостовика, мм | 75 |
| Двигатель | |
| Параметры электросети | 380 В / 50 Гц |
| Мощность двигателя, кВт | 11 / 15 |
| Система охлаждения | |
| Насос СОЖ, Бар | 10 |
| Точности | |
| Округлость обрабатываемой детали, мм | 0,003 / Ø 75 |
| Цилиндричность, мм | 0,02 / 300 |
| Плоскостность, мм | 0,025 / Ø 300 |
| Шероховатость поверхности | Ra 1,6 µm |
| Точность позиционирования X, мм | 0,022 |
| Точность позиционирования Z, мм | 0,022 / 550, 0,032 / 1050 |
| Повторяемость X, мм | 0,006 |
| Повторяемость Z, мм | 0,006 / 550, 0,010 / 1050 |
| Габаритные размеры и вес | |
| Длина, мм | 4750 |
| Ширина, мм | 1800 |
| Высота, мм | 1900 |
| Вес нетто, кг | 4500 |
| Вес брутто, кг | 5100 |
