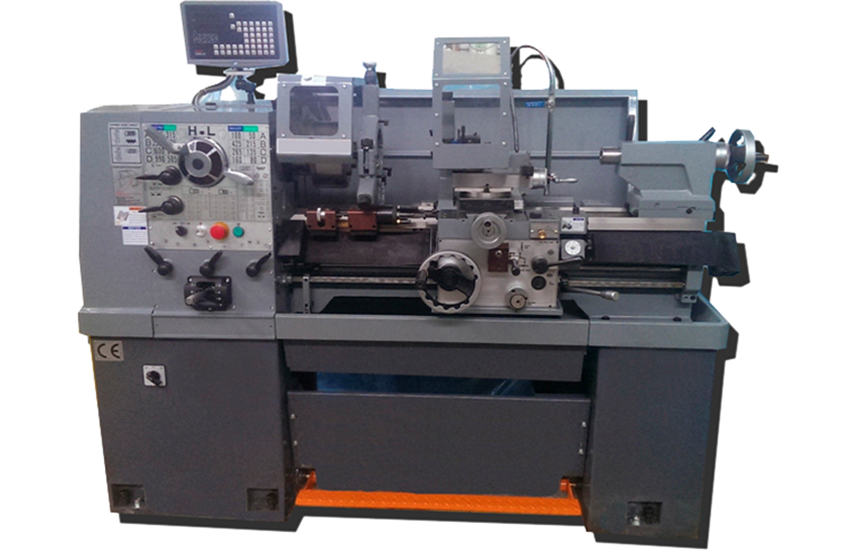

Инструментальные токарные высокоскоростные модифицированные станки серии PL-313
4 311 063 руб.* ₽
- Наибольший диаметр заготовки, устанавливаемой над станиной — 340 мм
- Наибольший диаметр заготовки, устанавливаемой над суппортом — 205 мм
- Расстояние между центрами (РМЦ) — 760 мм
- Класс точности по ГОСТ 8-82 / DIN — «П» / 8605
Описание станка
Инструментальные токарные высокоскоростные модифицированные станки серии PL-313 (производства Тайвань) выполняют все основные токарные операции на заготовках из черных и цветных металлов, пластика и синтетической резины. Их можно также использовать для высокоточной чистовой обработки.
Станки способны производить токарную обработку внешних и внутренних цилиндрических, конических и других вращающихся поверхностей; торцевых поверхностей, а также нарезание различных видов резьб: метрической (в т. ч. с помощью плашек и метчиков), дюймовой, модульной и питчевой, включая сверление и расточку.
Станки PL-313 идеально подходят для производственных и ремонтных работ в машиностроительных, инструментальных и ремонтных цехах.
Станки изготовлены по нормам безопасности EAC и по своему функционалу являются аналогами токарно-винторезных станков ИЖ 250ИТВМ и WEILER.
Особенности конструкции
- Шпиндельная бабка, коробка скоростей, фартук и направляющие станины изготовлены из высококачественного чугуна и отлиты по технологии литья в холодно-твердеющие смеси (ХТС), что позволяет получить отличное качество поверхности.
- Направляющие станины отшлифованы и закалены до твердости не менее HRC 50.
- Станок отличается высокой эффективностью и повышенной точностью обработки детали. Конструкции станка присуща большая жесткость, что позволяет вести обработку детали с превосходным качеством.
- Шпиндельный узел станка выполнен по 3-х опорной схеме с использованием высокоскоростных прецизионных подшипников. Зубчатые колеса в передней бабке отшлифованы. Шпиндель равномерно вращается вплоть до самых максимальных оборотов.
- Ножной педальный тормоз с фрикционной лентой, защита от перегрузок и попадания стружки, опциональное устройство автоматического останова продольной подачи, ручная помпа дозаторной смазки направляющих обеспечивают простую и производительную работу на станке.
- Быстрозажимное цанговое устройство или ручной цанговый патрон позволяют быстро обрабатывать прутковый материал (опция). Другие вспомогательные приспособления, такие как задний резцедержатель и сверлильный патрон, позволяют получать максимальную отдачу от эксплуатации станков.
Характеристики
| МОДЕЛЬ СТАНКА | PL-313 | |
| Основные параметры | ||
| Наибольший диаметр заготовки, устанавливаемой над станиной | 340 мм | |
| Наибольший диаметр заготовки, устанавливаемой над суппортом | 205 мм | |
| Расстояние между центрами (РМЦ) | 760 мм | |
| Класс точности по ГОСТ 8-82 / DIN | «П» / 8605 | |
| Силовые показатели | ||
| Ширина станины по направляющим | 230 мм | |
| Количество V-образных направляющих на станине | 2 | |
| Диаметр ходового винта продольной подачи | 28 мм | |
| Шаг ходового винта продольной подачи | 6 мм | |
| Сечение резца | 16×16 мм | |
| Шпиндельная бабка | ||
| Пределы частот вращения шпинделя по часовой стрелке | 50…2570 об/мин | |
| Количество ступеней частот вращения по часовой стрелке | 16 | |
| Диаметр проходного отверстия в шпинделе | 40 мм | |
| Фланцевый конец шпинделя | D1-4 | |
| Внутренний конус шпинделя | Морзе 5 | |
| Мощность главного двигателя | 1,84 / 3,7 кВт | |
| Суппортная группа | ||
| Тип резцедержателя | Быстросменный типа Multi Suisse, размер B2 | |
| Максимальное сечение хвостовика токарного резца, мм | 25х25 | |
| Максимальный диаметр хвостовика расточного резца, мм | 32 мм | |
| Наибольшее продольное перемещение суппорта | 600 мм | |
| Наибольшее поперечное перемещение суппорта | 180 мм | |
| Наибольшее перемещение верхнего суппорта | 100 мм | |
| Пределы рабочих подач (продольных) | 0,05…1,7 (17) мм/об | |
| Пределы рабочих подач (поперечных) | 0,025…0,85 (17) мм/об | |
| Пределы шагов обрабатываемых метрических резьб | 0,2…14 (39) мм | |
| Пределы шагов обрабатываемых дюймовых резьб | 72…7 (45) ниток на дюйм | |
| Пределы шагов обрабатываемых модульных резьб | 0,3-3,5 (20) | |
| Пределы шагов обрабатываемых питчевых резьб | 44-8 (21) | |
| Мощность насоса подачи СОЖ | 0,09 кВт | |
| Задняя бабка | ||
| Диаметр пиноли | 50 мм | |
| Максимальный ход пиноли | 112 мм | |
| Внутренний конус пиноли | Морзе 3 | |
| Габаритные размеры и вес | ||
| Длина | 2000 мм | |
| Ширина | 965 мм | |
| Высота | 1745 мм | |
| Вес нетто | 850 кг | |
| Вес брутто | 1000 кг | |
Стандартная комплектация
- Метрическое исполнение
- Расположение маховика продольного перемещения – левое
- Защитные и предохранительные устройства в соответствии с требованиями EAC:
- кнопка аварийной остановки станка на панели управления;
- задний защитный экран по всей длине станка;
- защитный кожух патрона с концевым выключателем;
- передняя защита зоны резания;
- защита ходового винта и вала.
- Галогенная лампа освещения рабочей зоны
- Низковольтная аппаратура, соответствующая стандарту СЕ
- Ножной тормоз
- Система подачи СОЖ
- Централизованная система смазки направляющих
- Поддон для стружки
- Неподвижный продольный упор
- Резьбоуказатель
- Подвижный люнет с зажимным диапазоном 16-80 мм
- Неподвижный роликовый люнет с зажимным диапазоном 8-110 мм
- 3-х кулачковый самоцентрирующийся токарный патрон SC-7 Ø192 мм, с комплектом цельных каленых прямых и обратных кулачков (установка сырых кулачков не допускается)
- Фланец для крепления 3-х кулачкового токарного патрона SC-7 Ø192 мм
- Переходная втулка шпинделя с КМ5 на КМ3
- Быстросменный резцедержатель типа Multi Suisse (размер B2, в комплекте с пятью инструментальными блоками)
- Центр упорный КМ3
- Центр вращающийся КМ3
- Комплект виброопор
- Инструментальный ящик с комплектом инструмента для обслуживания станка
- Комплект техдокументации на русском языке: руководство по эксплуатации и техническому обслуживанию станка, каталог запчастей.
Стоимость станка 4 311 063*
* Стоимость указана без учета доставки, проведения пуско-наладочных и шеф-монтажных работ.
