Токарные станки ЧПУ с наклонной станиной — MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.

Серия станков MetalTec NEXUS обладают Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

Характеристики

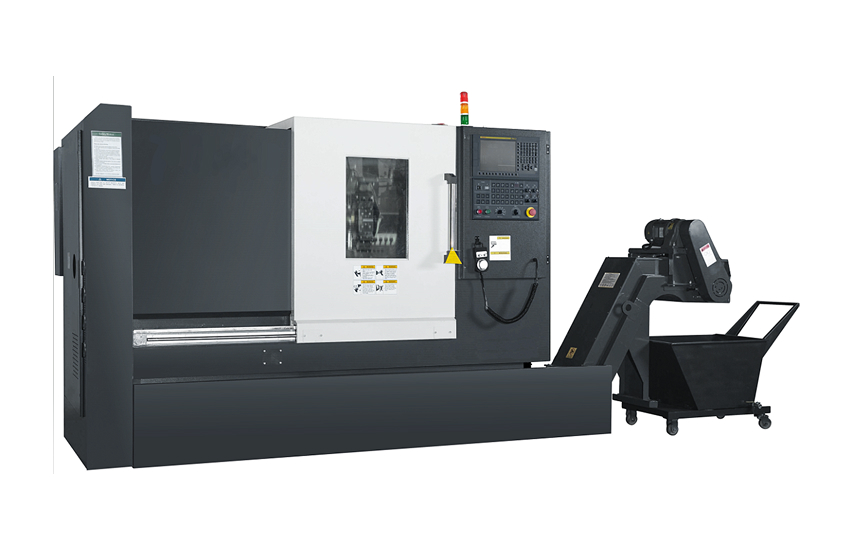

Станок MetalTec NEXUS 35
Система ЧПУSiemens 808DA ver. 15
Серводвигатели по осям Х / ZSiemens
Габариты обрабатываемых деталей
Макс. диаметр над станиной, мм360
Макс. диаметр над суппортом, мм185
Макс. диаметр обработки (диск), мм210
Макс. диаметр обработки (вал), мм100
Макс. длина обработки, мм250
Шпиндель
Диапазон оборотов, об/мин100-4000
Отверстие патрона, мм56
Проходное отверстие шпинделя, мм43
Торец шпинделяГидравлический патрон IVY, 3-х кулачковый, 150 мм (Германия)
Перемещение суппорта
Ход по оси Х, мм380
Ход по оси Z, мм350
Ускоренное перемещение по осям X / Z, м/мин24 / 24
Инструментальный резцедержатель
ТипЭлектрическая револьверная головка
Количество инструмента8
Радиальный держатель инструмента8 шт (20×20 мм)
Держатель торцевого инструмента3 шт (20×20 мм)
Держатель расточных инструментов3 шт (Ø25 мм)
Двигатель
Напряжение, В / Гц380 / 50
Мощность главного двигателя VEICHI, кВт5,5 / 7,5
Насос СОЖ высокого давления, W300
Точность
Точность позиционирования, мм0,022
Повторяемость, мм0,006
Габаритные размеры станка
Длина, мм2500
Ширина, мм2100
Высота, мм2000
Вес нетто, кг1900
Габаритные размеры в упаковке
Длина, мм2500
Ширина, мм3000
Высота, мм2300
Вес брутто, кг2300
