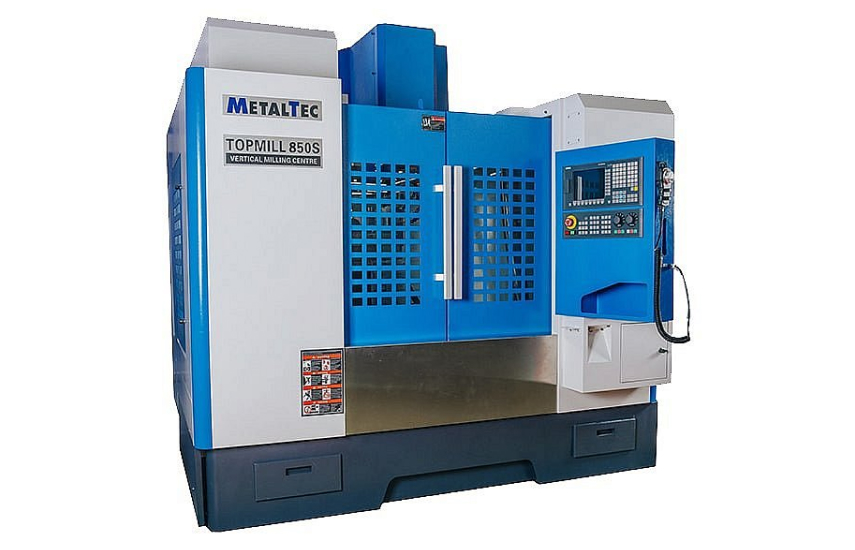

Вертикальные многоцелевые обрабатывающие центры TOPMILL 850F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Характеристики

Рабочая зона
Размеры рабочего стола, мм1000 × 500
Наибольшая нагрузка на стол, кг600
T-пазы стола, мм18 × 150 × 5
Перемещение по оси X, мм800
Перемещение по оси Y, мм500
Перемещение по оси Z, мм510
Расстояние от торца шпинделя до поверхности стола, мм150–710
Расстояние от шпинделя до колонны, мм610
Система перемещений
Направляющие X / Y / ZЛинейные направляющие (C3)
ШВП X / Y / ZКласс точности P4
Шпиндель
ПроизводительVOLIS (Тайвань)
Тип приводаРеменной
Максимальные обороты, об/мин12 000
Охлаждение шпинделяМасляное
Мощность главного привода (пост. / 30 мин.), кВт7,5 / 11
Инструментальная система
ПроизводительOKADA (Тайвань)
Тип хвостовика инструментаBT40
Емкость магазина инструмента24
Макс. вес инструмента, кг8
Макс. диаметр инструмента, мм100
Макс. длина инструмента, мм300
Скорости
Быстрые перемещения X / Y / Z, мм/мин30 000 / 30 000 / 20 000
Скорость обработки, мм/мин1–12 000
Точность
Точность позиционирования, мм±0,005 / 300
Повторяемость, мм±0,003 / 300
Энергопотребление и пневмосистема
Напряжение, В / Частота, Гц380 ±10% / 50 ±10%
Общая установленная мощность, кВт18
Давление воздуха, МПа0,6
Габариты и масса
Длина, мм2800
Ширина, мм2300
Высота, мм2560
Вес, кг5500
