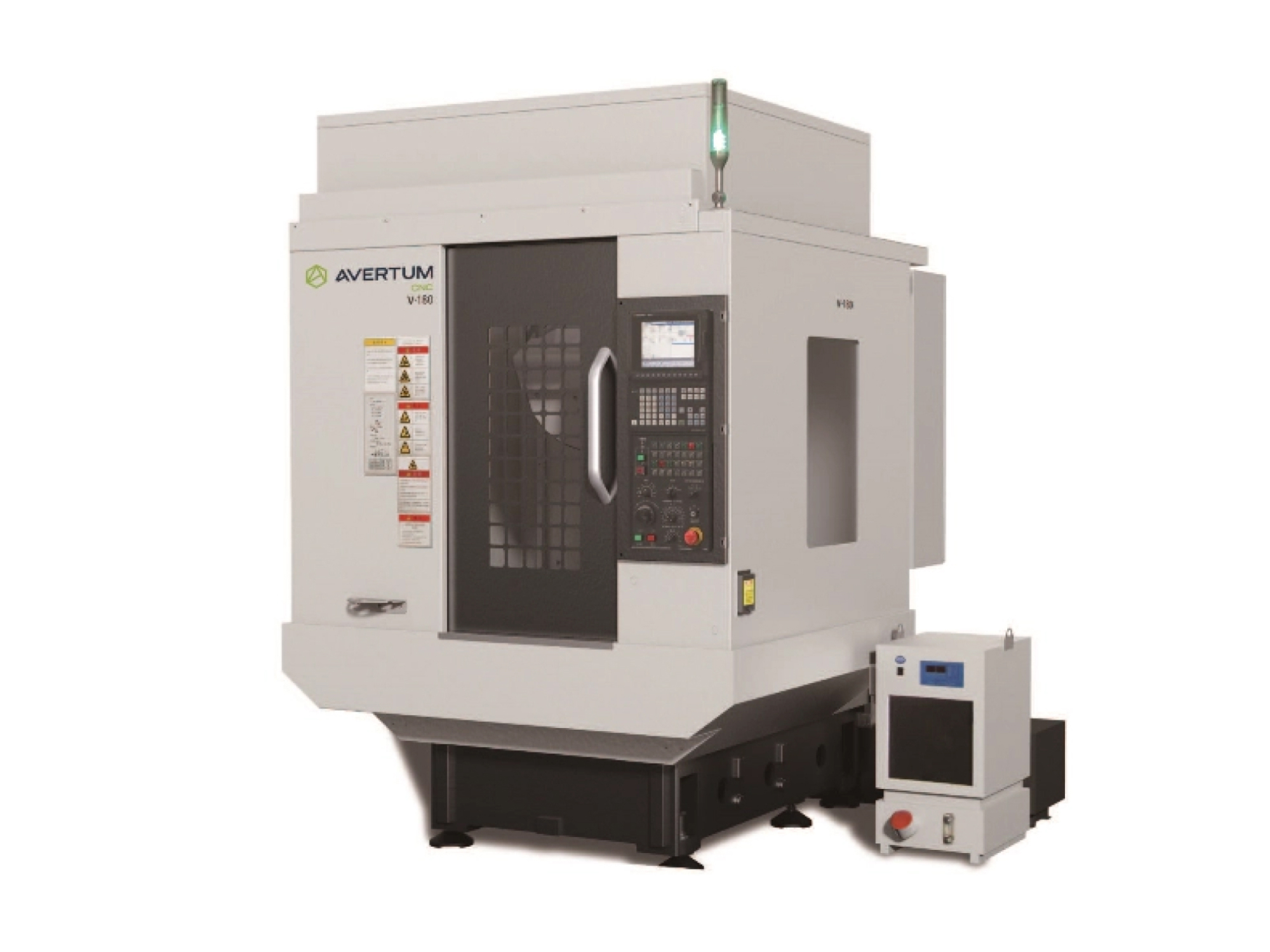

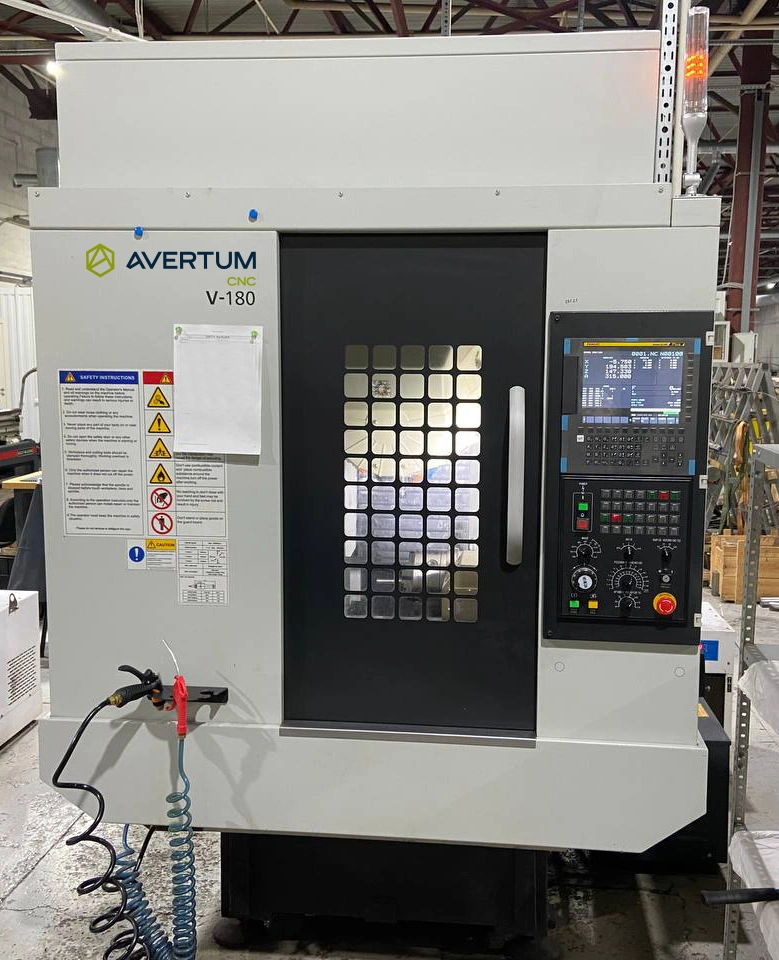

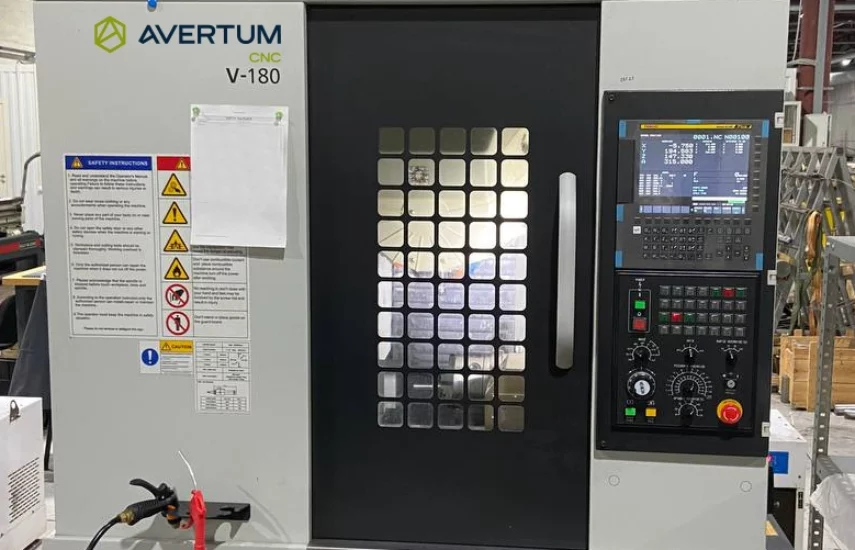

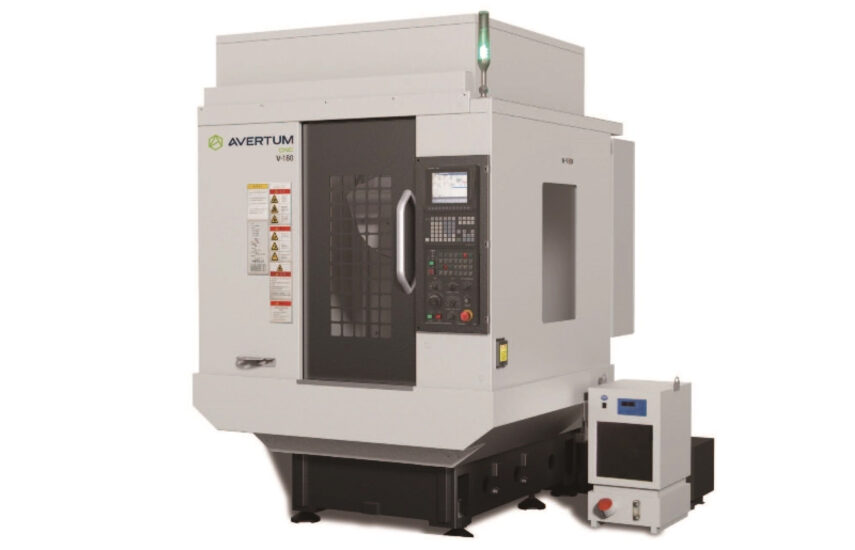

Сверлильно-резьбонарезной обрабатывающий центр HISION R640 (V180)

Обрабатывающий центр с самой жесткой станиной в своем классе

Высокопроизводительные вертикальные обрабатывающие центры R640 с жестким контролем сервоприводов и высокодинамичным шпинделем BT30 подходят для всех вертикально-фрезерных операций, начиная от единичного производства, требующего кратчайших циклов обработки и наладки, заканчивая крупносерийным и массовым производством.

Применение метода конечных элементов в проектировании позволило оптимизировать конструкцию для полного его соответствия самым высоким требованиям по производительности и точности обработки.

Сервопривод с высокой жесткостью способен обеспечить ускорение по трем осям 1g.
Высокая скорость до 20 000 об/мин и низкий момент инерции шпинделя обеспечивают идеальное сочетание высокой точности и резания на максимальных режимах.
Быстрое перемещение по трем осям со скоростью 48 м/мин.
Cмена инструмента за 1,6 секунды отвечают современным требованиям производительности оборудования.

Станок предназначен для высокопроизводительной обработки деталей автомобилей, мотоциклов, телекоммуникационного, медицинского оборудования и других изделий, требующих прецизионной обработки.

Характеристики

Рабочая зона
Ход по оси X, мм	500
Ход по оси Y, мм	400
Ход по оси Z, мм	330
Расстояние от торца до поверхности стола, мм	150-480

Стол
Размер стола, мм	650×400
Нагрузка на стол, кг	255

Подачи
Скорость быстрых перемещений по оси X, м/мин	48
Скорость быстрых перемещений по оси Y, м/мин	48
Скорость быстрых перемещений по оси Z, м/мин	48
Скорость резания по оси X, м/мин	30
Скорость резания по оси Y, м/мин	30
Скорость резания по оси Z, м/мин	30

Шпиндель
Тип привода	Прямой
Частота вращения шпинделя, об/мин	20000
Мощность шпинделя, кВт	3.7/5.5
Крутящий момент, Нм	11.7/17.5
Конус	BBT30

Инструментальный магазин
Емкость инструментального магазина	16
Максимальный диаметр инструмента (смежное гнездо), мм	60 (80)
Максимальная длина инструмента, мм	250
Максимальный вес инструмента, кг	3
Время смены инструмента, сек	1.6

Система ЧПУ
Система ЧПУ	Fanuc 0i MF Plus

Прочее
Длина,мм	1620
Ширина, мм	2080
Высота, мм	2380
Масса, тонн	2.5

Универсальность и компактность

Один из самых быстрых обрабатывающих центров позволяет выполнять операции фрезерования, сверления, нарезания резьбы с очень высокой производительностью.

Сверхбыстрая смена инструмента

Инструментальный магазин на 16 позиций обеспечивает полную смену инструмента за счет перемещения по оси z, и процесс смены инструмента происходит быстрее и эффективнее. Время смены инструмента 1.6 секунд.
