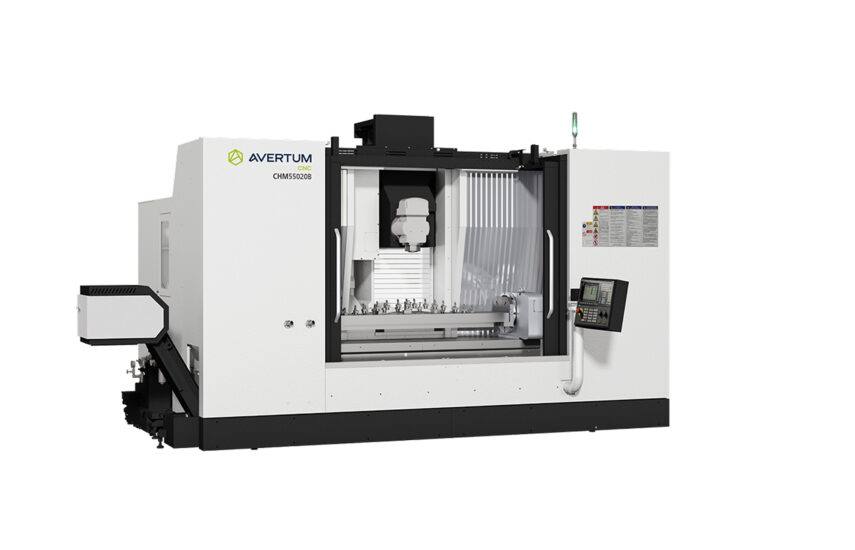

Трехосевые фрезерные обрабатывающие центры CHM с фиксированным столом имеют компактный размер и увеличенное пространство рабочей зоны для обработки легких больших заготовок или сразу несколько заготовок.

CFM — трехосевой обрабатывающий центр с фиксированным столом и перемещающимся шпинделем.

CFM-B — трехосевой обрабатывающий центр с фиксированным столом и перемещающимся шпинделем с поворотной головой.
Обрабатывающие центры могут быть дополнительно оборудованы поворотным столом (4 ось).

Характеристики

Рабочая зона
Ход по оси X, мм2550
Ход по оси Y, мм550
Ход по оси Z, мм520
Ось B, град±100
Расстояние от оси шпинделя до поверхности стола, мм556-1076
Расстояние от торца до поверхности стола, мм330-850
Скорость вращения оси B, об/мин10
Стол
Размер стола, мм550×3000
Нагрузка на стол, кг1000
Подачи
Скорость быстрых перемещений по оси X, м/мин36
Скорость быстрых перемещений по оси Y, м/мин36
Скорость быстрых перемещений по оси Z, м/мин36
Скорость резания по оси X, м/мин20
Скорость резания по оси Y, м/мин20
Скорость резания по оси Z, м/мин20
Шпиндель
Тип приводаМотор-шпиндель
Частота вращения шпинделя, об/мин15000
Мощность шпинделя, кВт11/18.5
Крутящий момент, Нм15/29
КонусBBT30
Инструментальный магазин
Емкость инструментального магазина24
Максимальный диаметр инструмента (смежное гнездо), мм63 (80)
Максимальная длина инструмента, мм300
Максимальный вес инструмента, кг7
Система ЧПУ
Система ЧПУFanuc 0i MF
Прочее
Длина,мм6500
Ширина, мм3425
Высота, мм3150
Масса, тонн12
