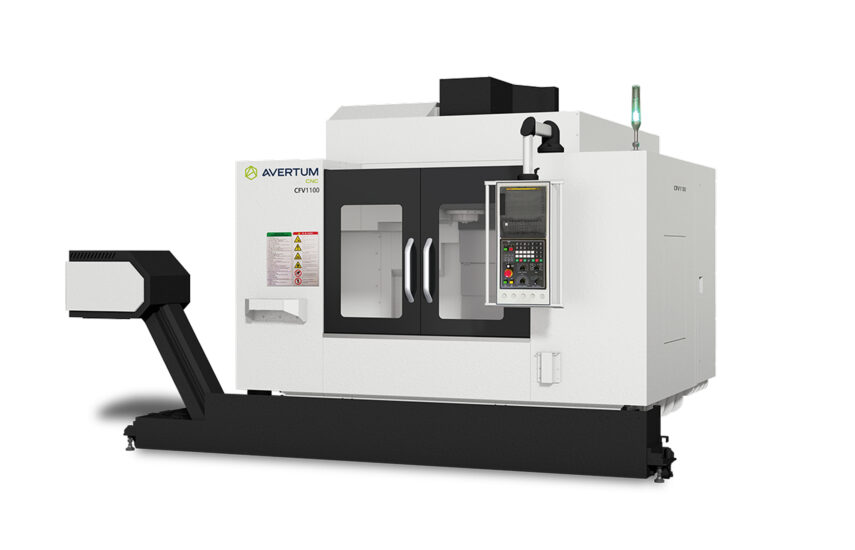

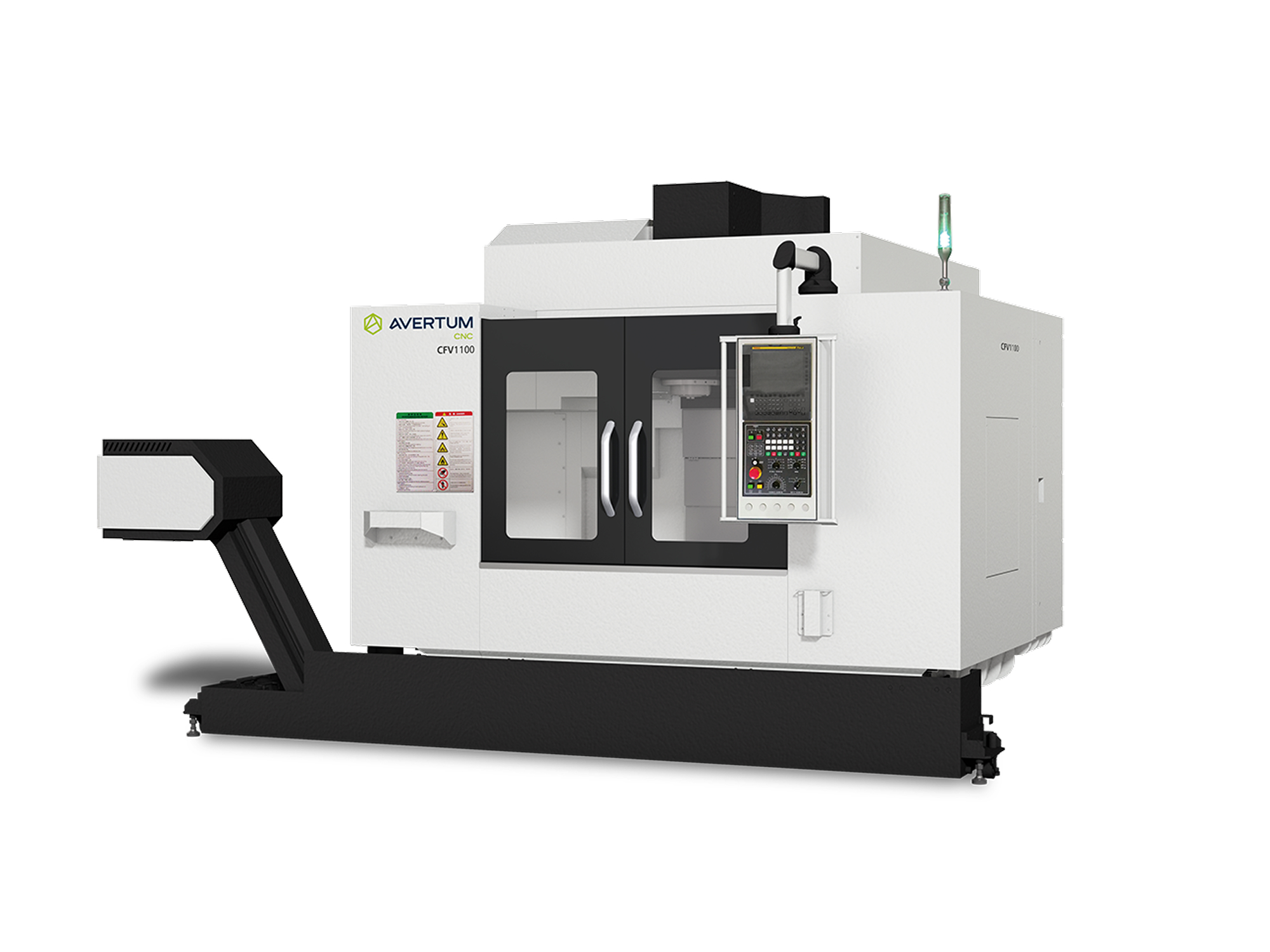

Вертикально-фрезерный обрабатывающий центр HISION VM11 (CFV1100)
- Ход по оси X, мм — 900
- Ход по оси Y, мм — 430
- Ход по оси Z, мм — 510
- Размер стола, мм — 1300x550
- Нагрузка на стол, кг — 1200
VM – флагманская серия вертикально-фрезерных обрабатывающих центров
Оборудование переназначено для крупносерийного и серийного производств точных изделий, а также производства штампов и пресс-форм.
Характеристики
| Рабочая зона | |
|---|---|
| Ход по оси X, мм | 900 |
| Ход по оси Y, мм | 430 |
| Ход по оси Z, мм | 510 |
| Расстояние от торца до поверхности стола, мм | 150-670 |
| Стол | |
|---|---|
| Размер стола, мм | 1300×550 |
| Нагрузка на стол, кг | 1200 |
| Подачи | |
|---|---|
| Скорость быстрых перемещений по оси X, м/мин | 36 |
| Скорость быстрых перемещений по оси Y, м/мин | 36 |
| Скорость быстрых перемещений по оси Z, м/мин | 36 |
| Скорость резания по оси X, м/мин | 20 |
| Скорость резания по оси Y, м/мин | 20 |
| Скорость резания по оси Z, м/мин | 20 |
| Шпиндель | |
|---|---|
| Тип привода | Мотор-шпиндель |
| Частота вращения шпинделя, об/мин | 12000 |
| Мощность шпинделя, кВт | 10/22 |
| Крутящий момент, Нм | 63.7/118 |
| Конус | BT40 |
| Инструментальный магазин | |
|---|---|
| Емкость инструментального магазина | 24 (опция 30) |
| Максимальный диаметр инструмента (смежное гнездо), мм | 80 (125) |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 7 |
| Время смены инструмента, сек | 1.5 |
| Система ЧПУ | |
|---|---|
| Система ЧПУ | Fanuc 0i |
| Прочее | |
|---|---|
| Длина,мм | 2900 |
| Ширина, мм | 2890 |
| Высота, мм | 2680 |
| Масса, тонн | 8 |
Конструктивные особенности
В базовой комплектации оборудование оснащено ЧПУ Fanuc α1 и альфа-сервоприводами осей.
Также в комплектации мотор-шпиндель для стабильной работы на высоких оборотах, роликовые направляющими качения для обеспечения дополнительной жесткости и инструментальный магазин с двойным сервопривод для максимально быстрой смены инструмента.
Встроенные шнековые конвейеры для отвода стружки и наружный цепной конвейер обеспечивают бесперебойный отвод стружки.
Жесткая конструкция станка с разнесенной А-образной колонной, усиленным шпиндельным узлом вкупе с топовым оснащением обеспечивают максимальную производительность и точность. Общий вес корпуса шпинделя и самого шпинделя уменьшен на 30% для повышения эффективности.

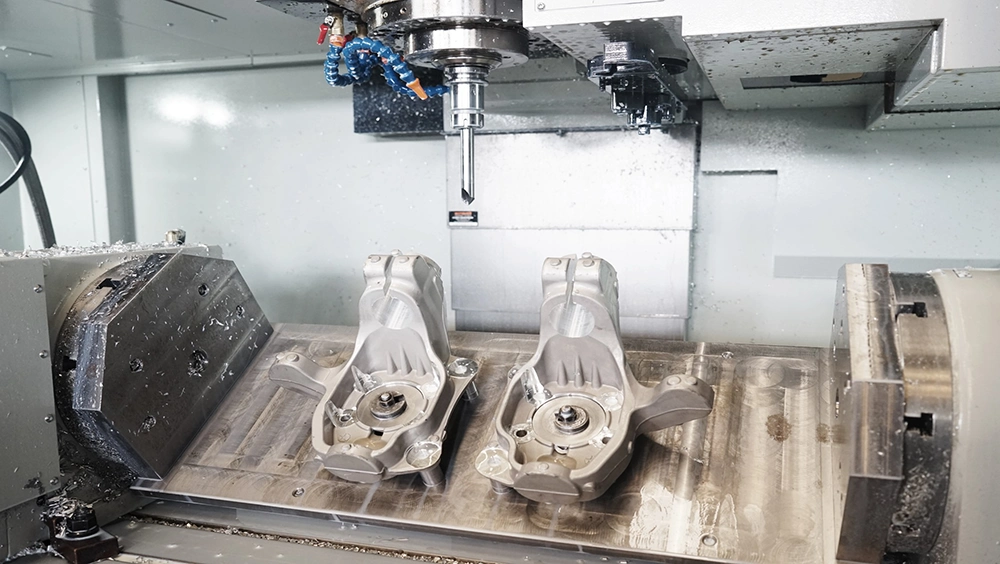

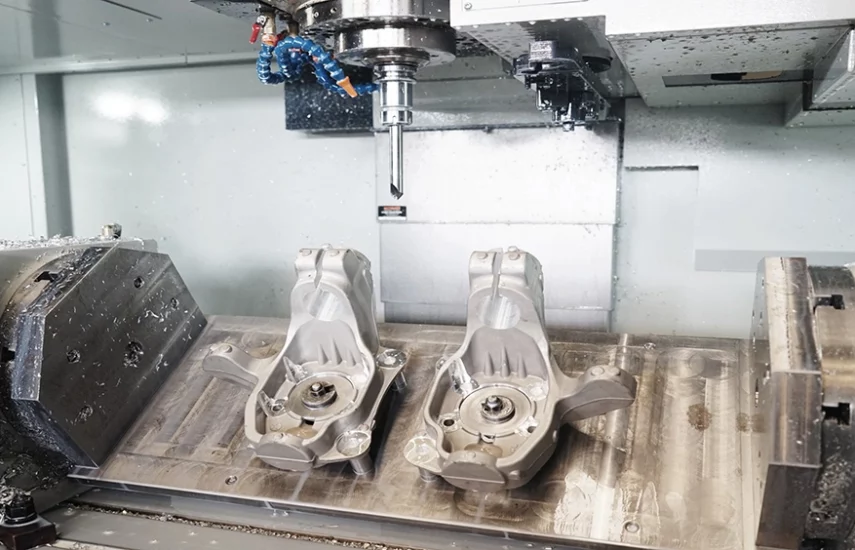

Зона обработки
- Габариты обрабатываемой заготовки (ДхШхВ) – 1100 мм х 670 мм х 540 мм
- Максимальная нагрузка на стол – 1200 кг
- Размеры стола – 1300 мм х 550 мм
Мотор-шпиндель
- Мотор-шпиндель собственного производства, частота вращения 12000 об/мин.
- Отлично сбалансированная облегченная конструкция с «нулевой» передачей и минимальной инерцией.
- Ускорение от 0 до 8000 об/мин всего за 0.8 секунды.
- Высокая скорость и точность, малый вес, отсутствие вибраций.
- Двухступенчатый привод.
Диаграмма мощности и крутящего момента
Направляющие
В базовой комплектации станок оснащен роликовыми линейными направляющими по осям X и Z и шариковыми линейными направляющими по оси Y.

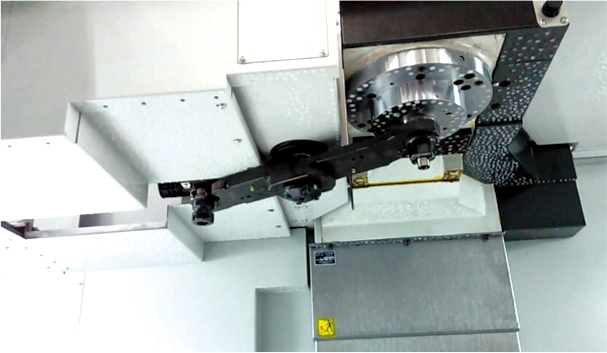

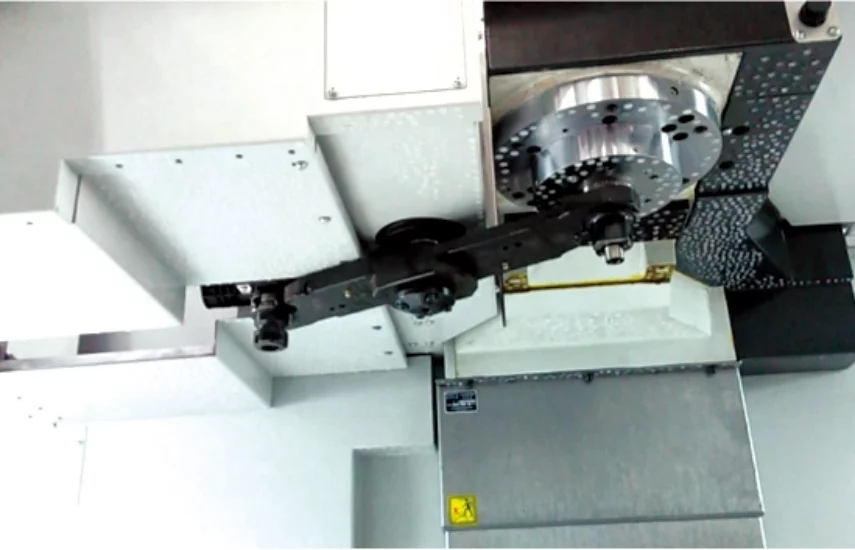

Инструментальный магазин с сервоприводом
ATC на 24 позиции, скорость смены инструмента T-T 1.5 секунды

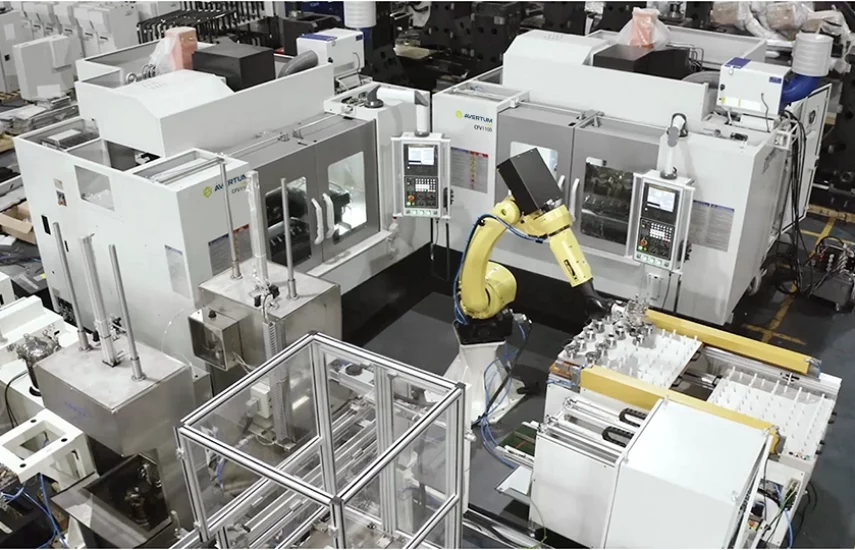

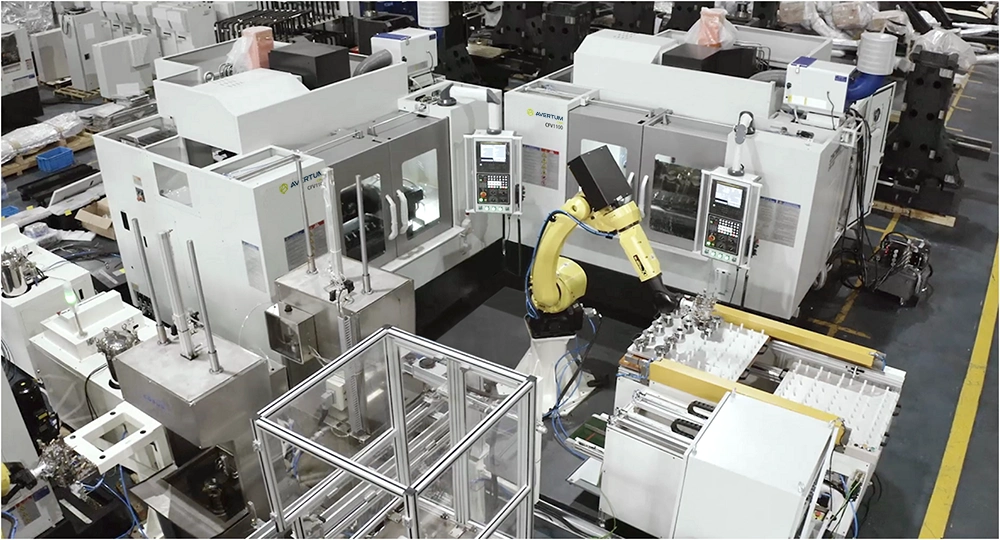

Гибкая автоматизация
- Автоматическая дверь.
- Интерфейс взаимодействия с автоматизированной линией.
- Автоматическая компенсация и контроль срока службы инструмента.
- Устройство обнаружения заготовки.
- Опция для 4 и 5 оси.
