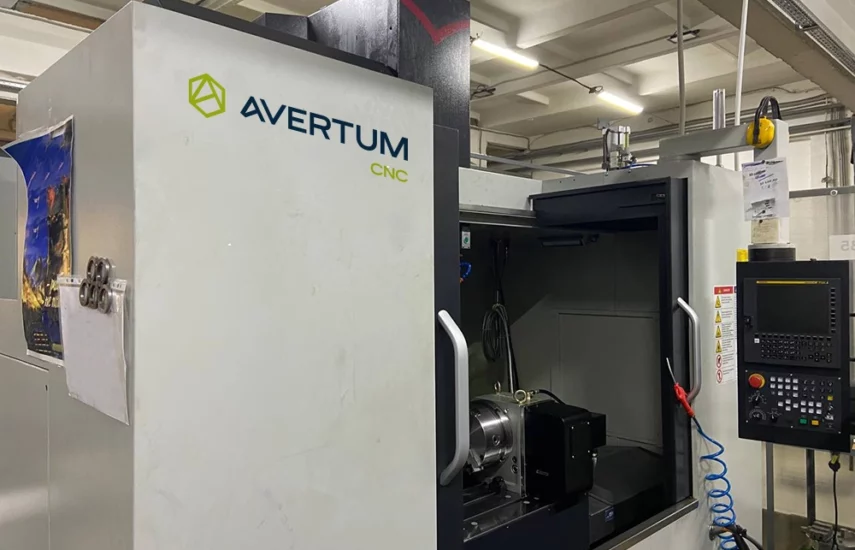

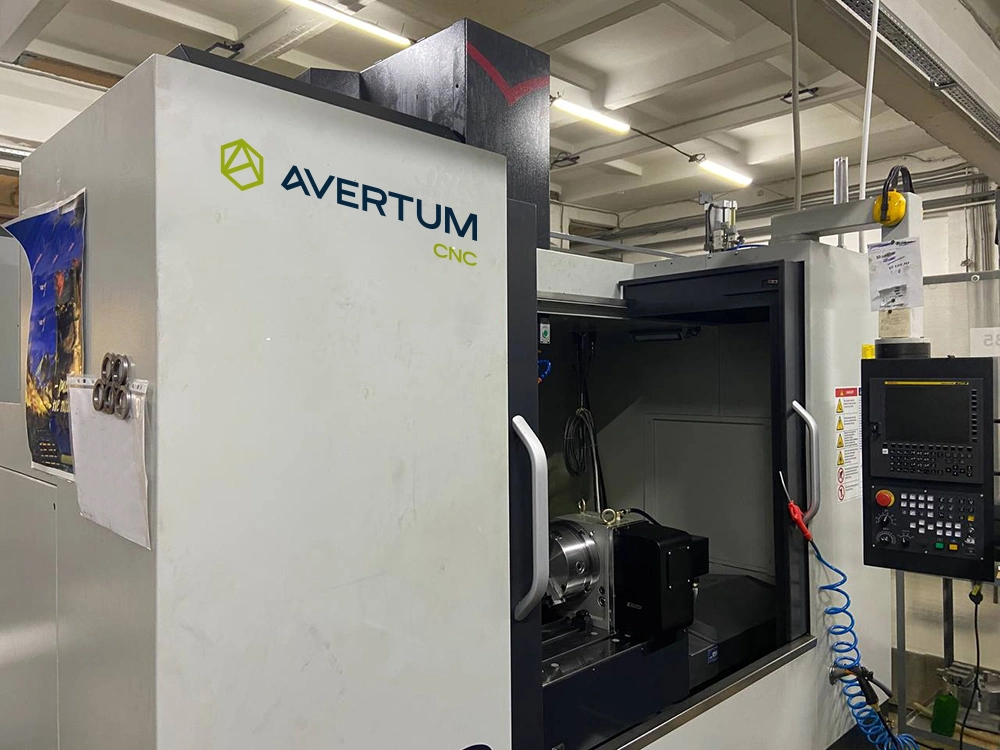

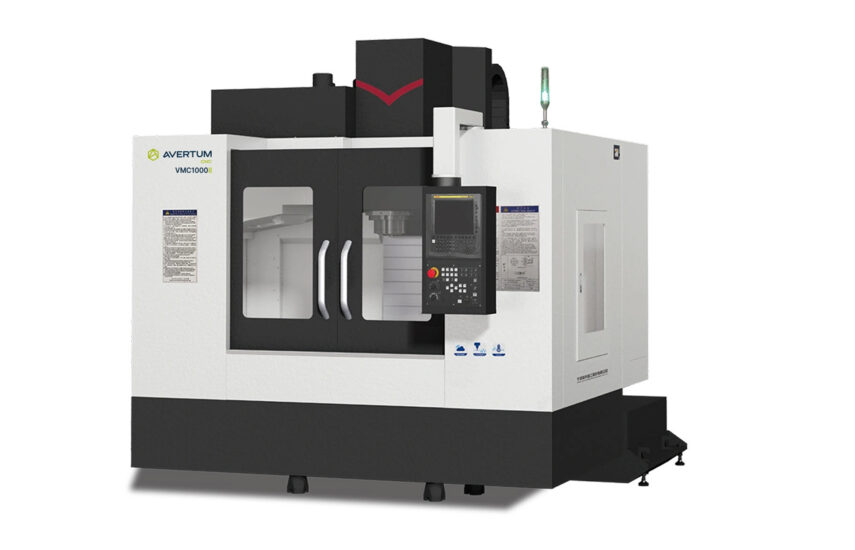

Вертикально-фрезерный обрабатывающий центр с ЧПУ HISION VF10 (VMC1000II)

Вертикально-фрезерные обрабатывающие центры VF

Станки серии VF с А-образной одиночной колонной и подвижным рабочим столом имеют компактную конструкцию и занимают малую площадь. Серия применяется для фрезерования, растачивания, сверления, нарезания резьбы. Идеальное решение для производства автомобильных компонентов, штампов и пресс-форм и общего машиностроения.

Характеристики

Рабочая зона
Ход по оси X, мм	1000
Ход по оси Y, мм	600
Ход по оси Z, мм	600
Расстояние от торца до поверхности стола, мм	150-750

Стол
Размер стола, мм	1200×600
Нагрузка на стол, кг	800

Подачи
Скорость быстрых перемещений по оси X, м/мин	36
Скорость быстрых перемещений по оси Y, м/мин	36
Скорость быстрых перемещений по оси Z, м/мин	36
Скорость резания по оси X, м/мин	15
Скорость резания по оси Y, м/мин	15
Скорость резания по оси Z, м/мин	15

Шпиндель
Тип привода	Прямой
Частота вращения шпинделя, об/мин	12000
Мощность шпинделя, кВт	11/15
Крутящий момент, Нм	52.5/96.5
Конус	BT40

Инструментальный магазин
Емкость инструментального магазина	24
Максимальный диаметр инструмента (смежное гнездо), мм	78 (150)
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	7
Время смены инструмента, сек	2.5

Система ЧПУ
Система ЧПУ	Fanuc 0i

Прочее
Длина,мм	2800
Ширина, мм	3550
Высота, мм	2650
Масса, тонн	6.5

Станина

Тяжелая цельнолитая A-образная станина из высококачественного чугуна обеспечивает высокую жесткость станка.

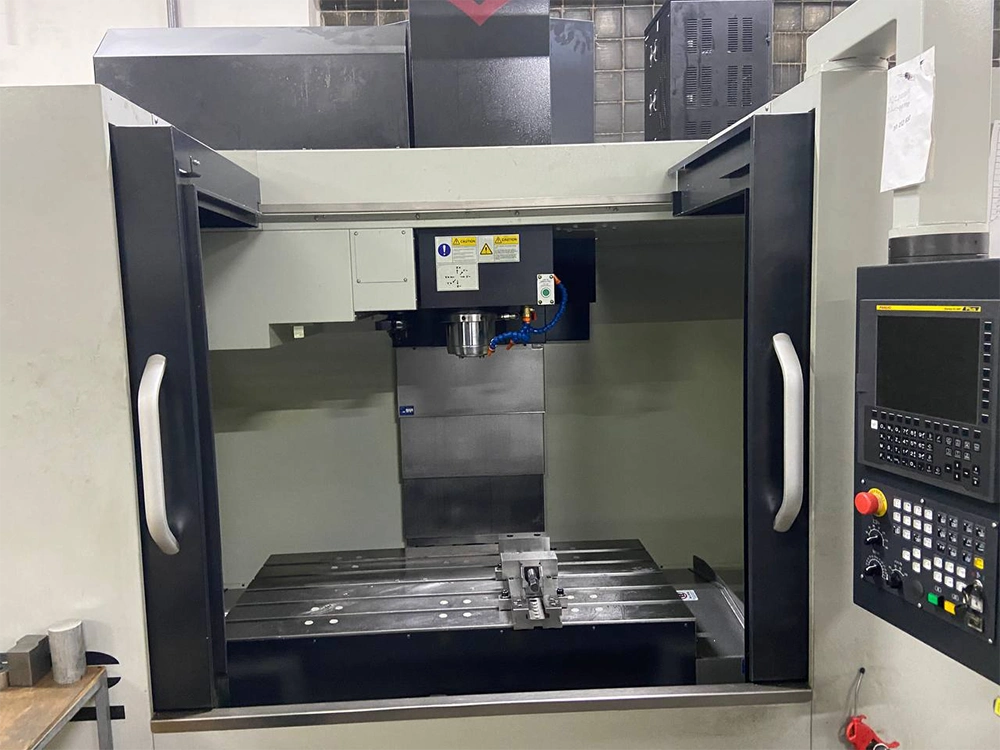

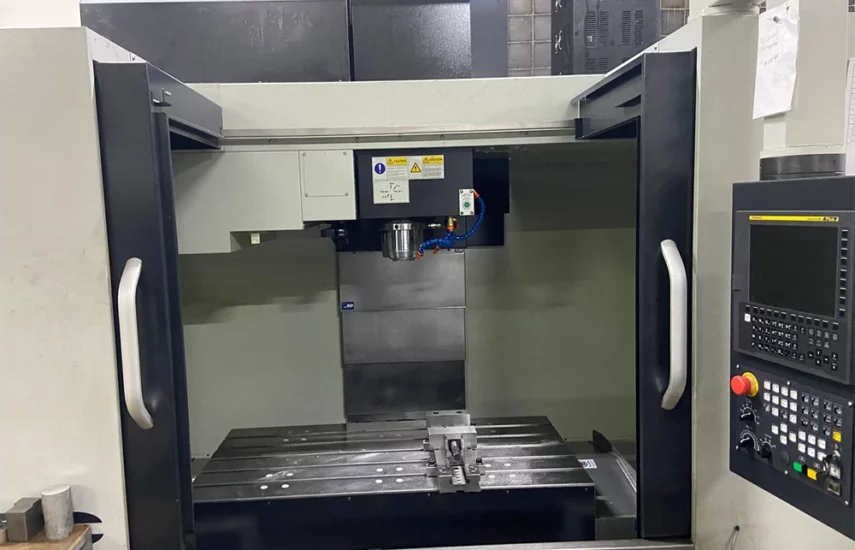

Зона обработки

Габариты обрабатываемой заготовки (ДхШхВ) – 1000 мм х 600 мм х 750 мм
Максимальная нагрузка на стол – 800 кг

Рабочий стол

Направляющие

На станке применяются направляющие качения, обеспечивающие высокую точность с минимальными потерями на трение. Идеально подходят для динамичной высокоскоростно обработки.
