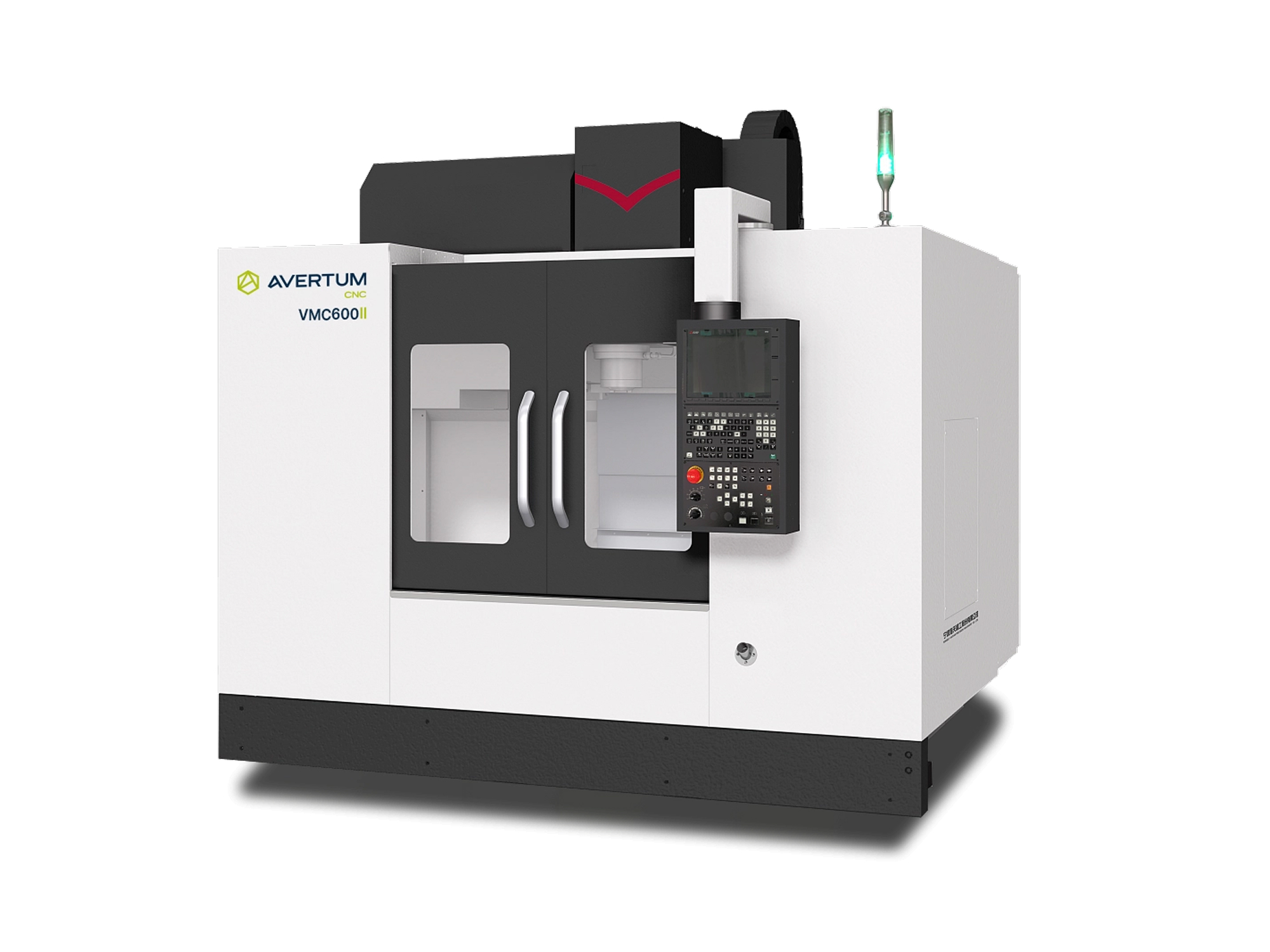

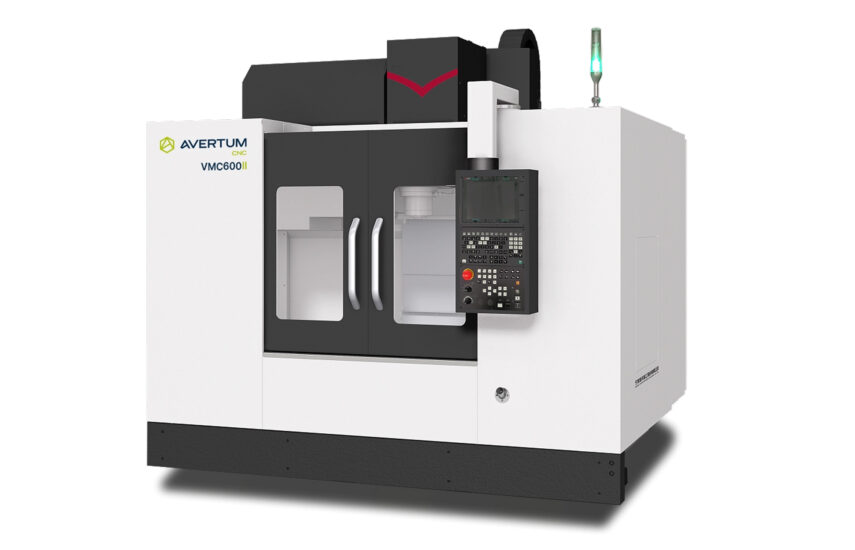

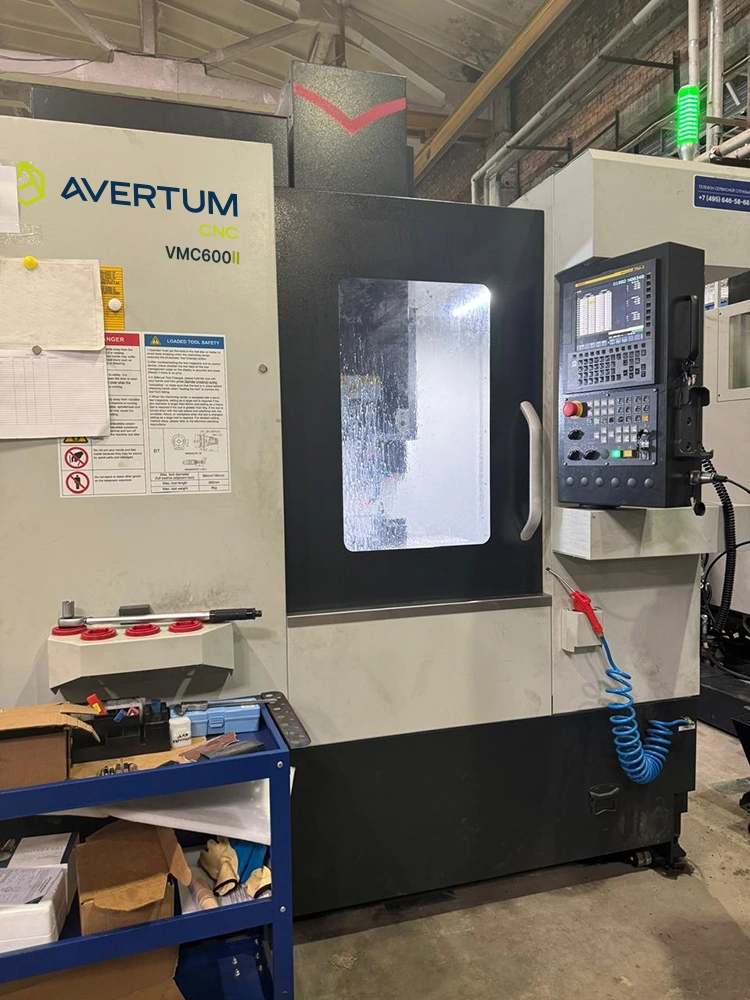

Станки серии VF с А-образной одиночной колонной и подвижным рабочим столом имеют компактную конструкцию и занимают малую площадь. Серия применяется для фрезерования, растачивания, сверления, нарезания резьбы. Идеальное решение для производства автомобильных компонентов, штампов и пресс-форм и общего машиностроения.
Характеристики
Рабочая зона
Ход по оси X, мм
600
Ход по оси Y, мм
450
Ход по оси Z, мм
510
Расстояние от торца до поверхности стола, мм
150-660
Стол
Размер стола, мм
750×450
Нагрузка на стол, кг
300
Подачи
Скорость быстрых перемещений по оси X, м/мин
36
Скорость быстрых перемещений по оси Y, м/мин
36
Скорость быстрых перемещений по оси Z, м/мин
36
Скорость резания по оси X, м/мин
15
Скорость резания по оси Y, м/мин
15
Скорость резания по оси Z, м/мин
15

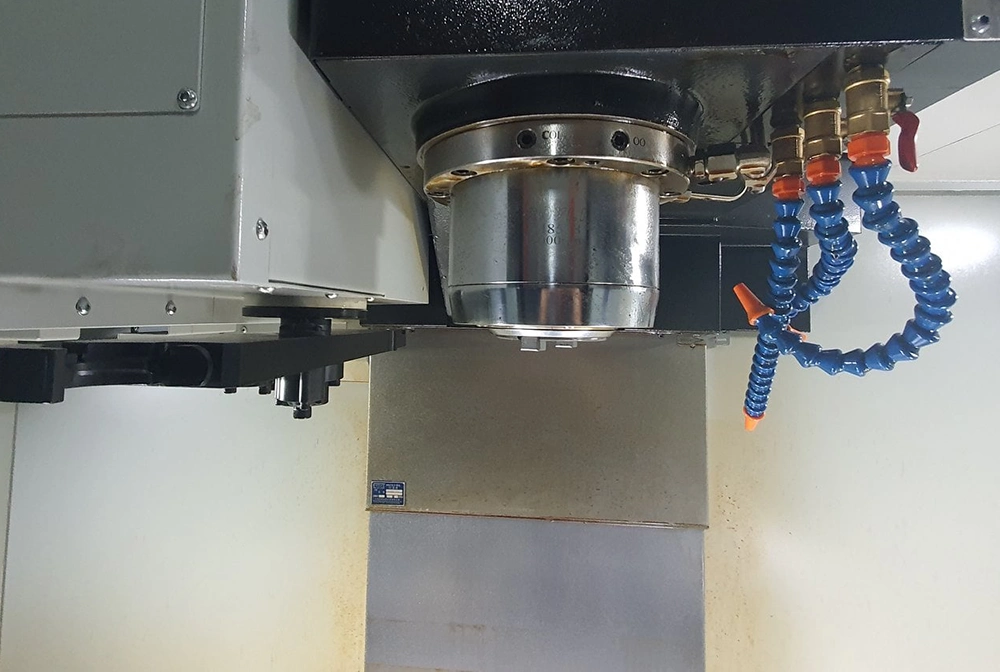

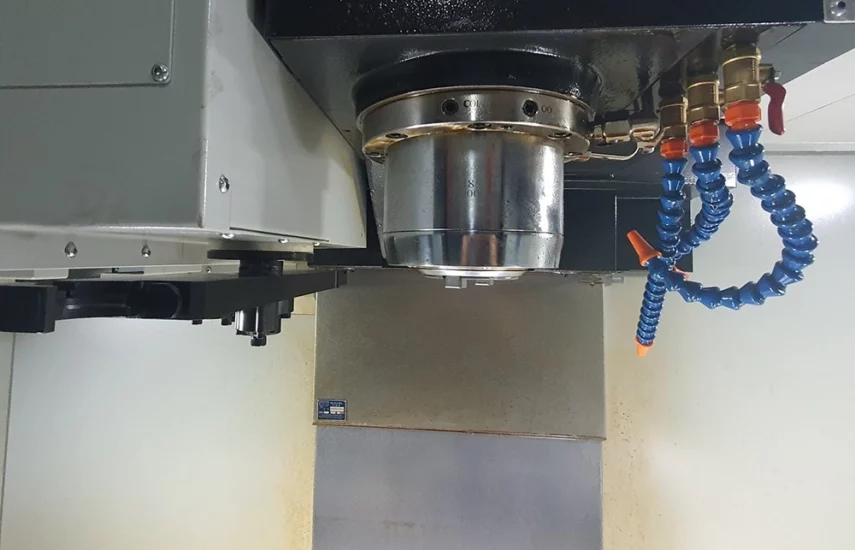

Шпиндель
Тип привода
Ременной
Частота вращения шпинделя, об/мин
10000
Мощность шпинделя, кВт
7.5/11
Крутящий момент, Нм
35.8/70
Конус
BT40
Инструментальный магазин
Емкость инструментального магазина
24
Максимальный диаметр инструмента (смежное гнездо), мм
80 (150)
Максимальная длина инструмента, мм
300
Максимальный вес инструмента, кг
8
Время смены инструмента, сек
2.5
Система ЧПУ
Система ЧПУ
Fanuc 0i
Прочее
Длина,мм
2600
Ширина, мм
2500
Высота, мм
2560
Масса, тонн
5.5
Станина
Тяжелая цельнолитая A-образная станина из высококачественного чугуна обеспечивает высокую жесткость станка.
Зона обработки
Габариты обрабатываемой заготовки (ДхШхВ) – 600 мм х 450 мм х 560 мм
Максимальная нагрузка на стол – 500 кг
Рабочий стол
Направляющие
На станке применяются направляющие качения, обеспечивающие высокую точность с минимальными потерями на трение. Идеально подходят для динамичной высокоскоростно обработки.
