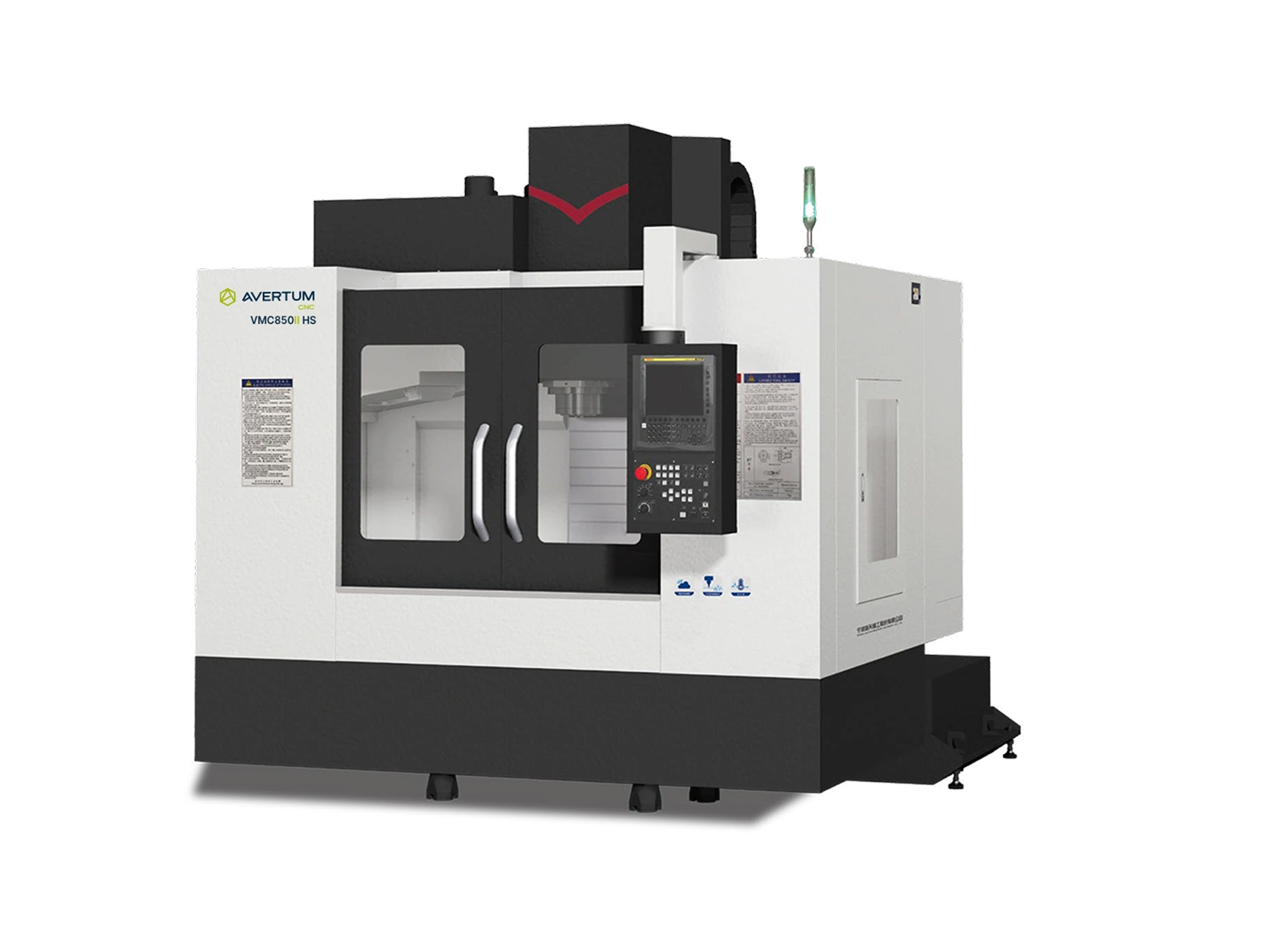

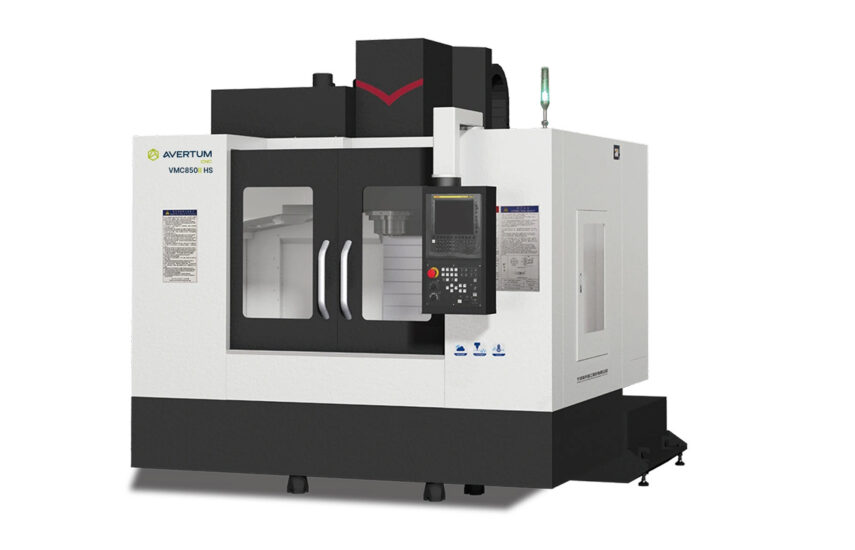

Вертикально-фрезерный обрабатывающий центр с ЧПУ HISION VF8S (VMC850HS PLUS)

Вертикально-фрезерные обрабатывающие центры VF

Станки серии VF с А-образной одиночной колонной и подвижным рабочим столом имеют компактную конструкцию и занимают малую площадь. Серия применяется для фрезерования, растачивания, сверления, нарезания резьбы. Идеальное решение для производства автомобильных компонентов, штампов и пресс-форм и общего машиностроения.

Характеристики

Рабочая зона
Ход по оси X, мм	850
Ход по оси Y, мм	550
Ход по оси Z, мм	600
Расстояние от торца до поверхности стола, мм	125-725

Стол
Размер стола, мм	1000×500
Нагрузка на стол, кг	500

Подачи
Скорость быстрых перемещений по оси X, м/мин	48
Скорость быстрых перемещений по оси Y, м/мин	48
Скорость быстрых перемещений по оси Z, м/мин	48
Скорость резания по оси X, м/мин	20
Скорость резания по оси Y, м/мин	20
Скорость резания по оси Z, м/мин	20

Шпиндель
Тип привода	Мотор-шпиндель
Частота вращения шпинделя, об/мин	12000
Мощность шпинделя, кВт	11/18.5
Крутящий момент, Нм	52.5/92.5
Конус	BT40

Инструментальный магазин
Емкость инструментального магазина	24
Максимальный диаметр инструмента (смежное гнездо), мм	78 (150)
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	8
Время смены инструмента, сек	2.5

Система ЧПУ
Система ЧПУ	Fanuc 0i

Прочее
Длина,мм	2430
Ширина, мм	2800
Высота, мм	2800
Масса, тонн	5.2

Станина

Тяжелая цельнолитая A-образная станина из высококачественного чугуна обеспечивает высокую жесткость станка.

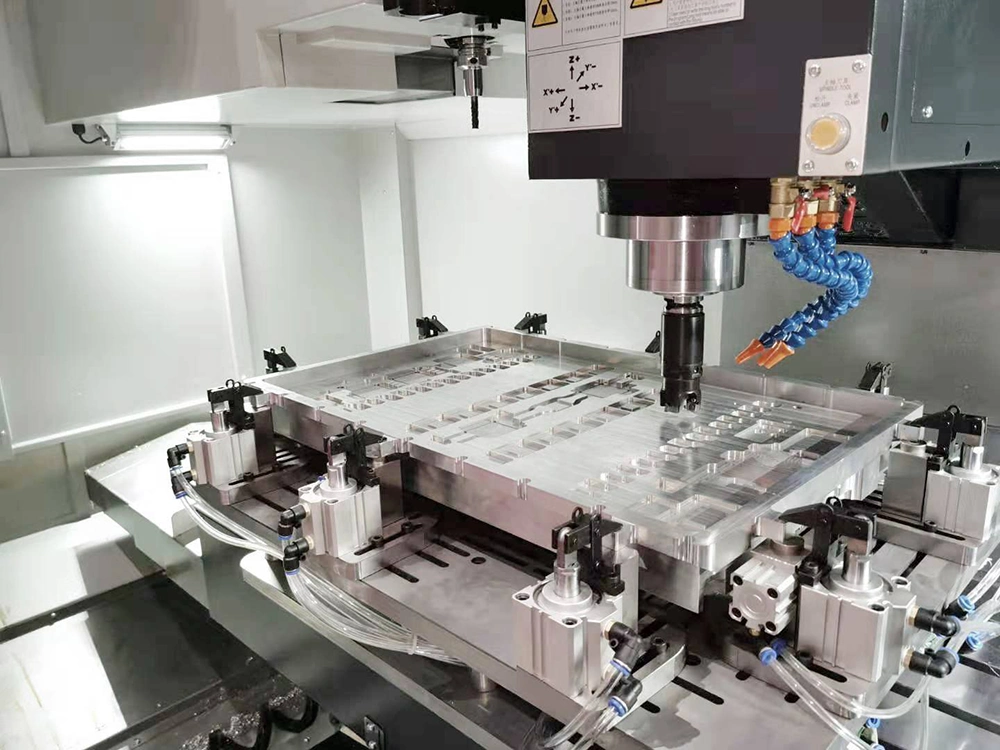

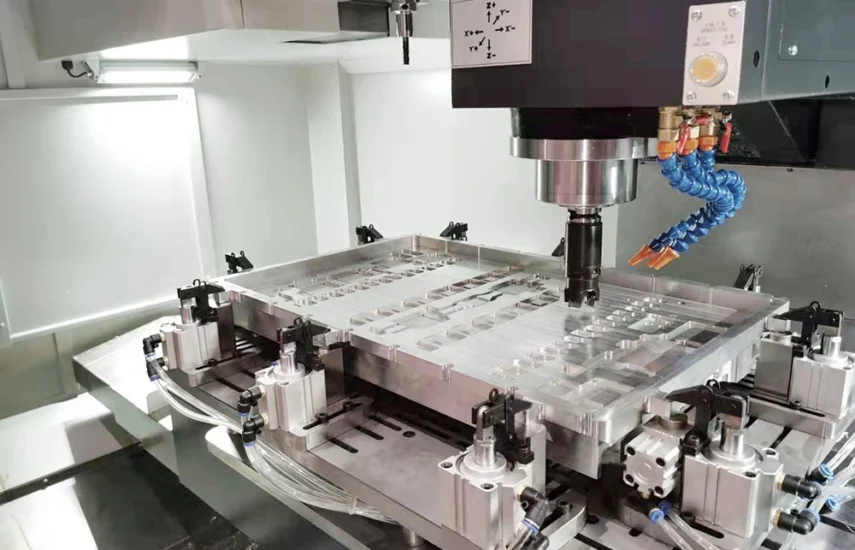

Зона обработки

Габариты обрабатываемой заготовки (ДхШхВ) – 850 мм х 500 мм х 650 мм
Максимальная нагрузка на стол – 600 кг

Рабочий стол

Направляющие

На станке применяются направляющие качения, обеспечивающие высокую точность с минимальными потерями на трение. Идеально подходят для динамичной высокоскоростно обработки.
