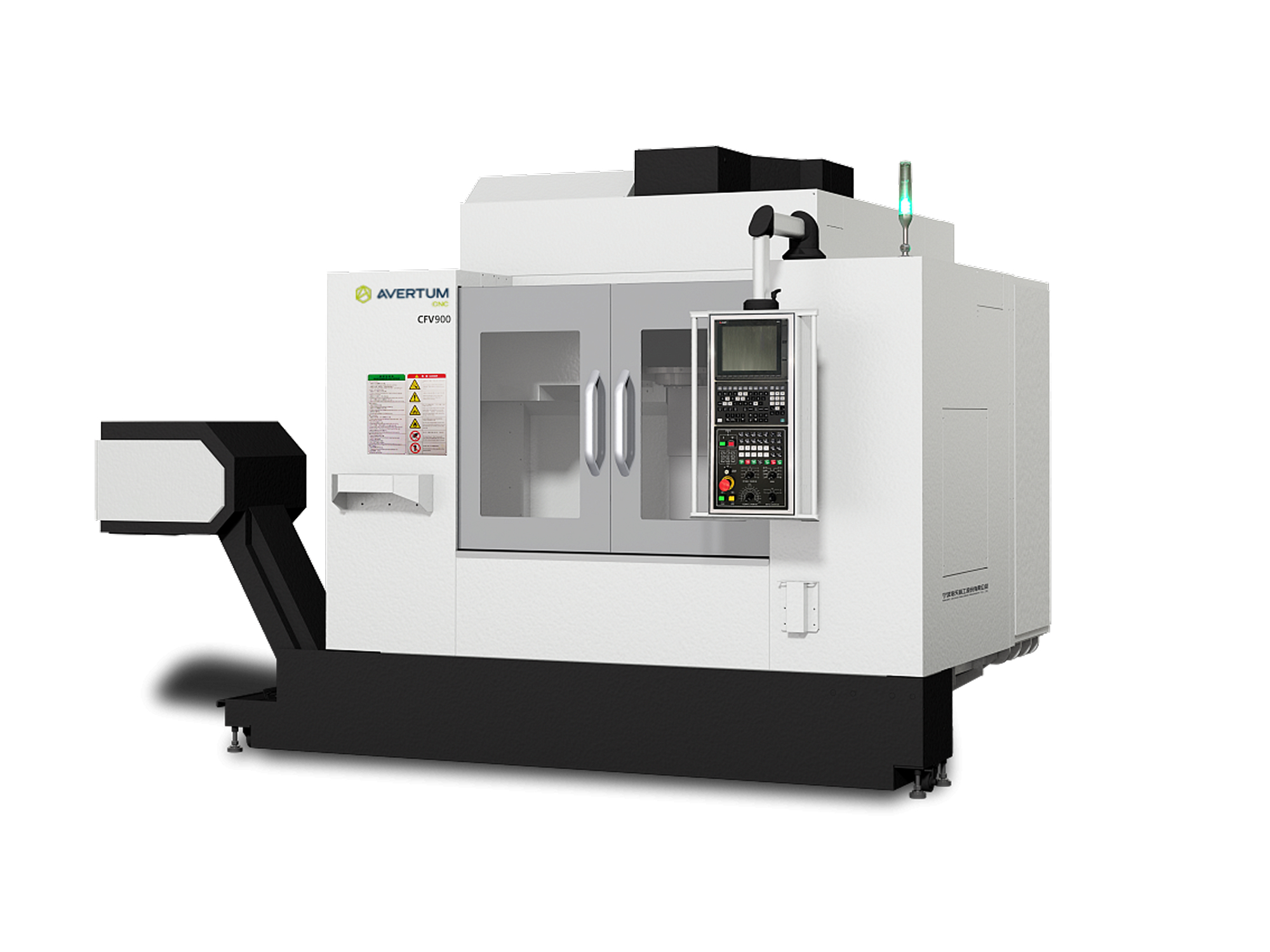

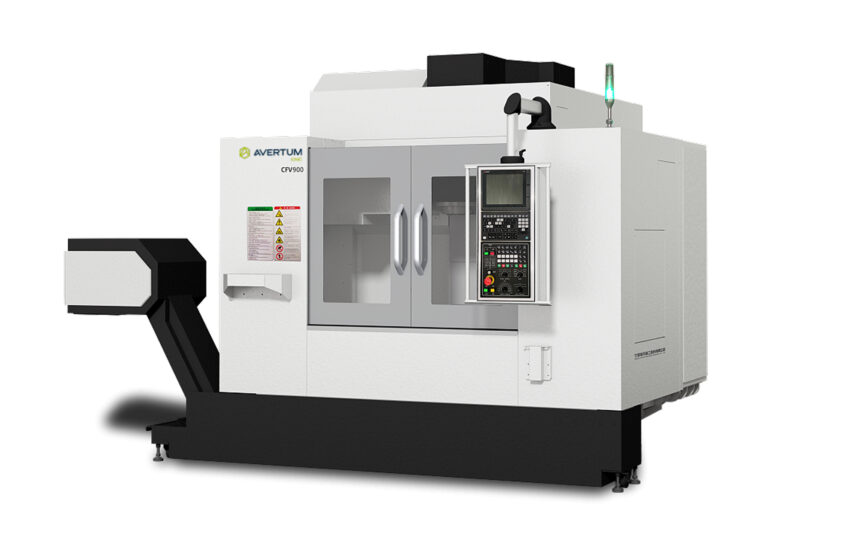

Вертикально-фрезерный обрабатывающий центр с ЧПУ HISION VM9 (CFV900)

VM – флагманская серия вертикально-фрезерных обрабатывающих центров

Оборудование переназначено для крупносерийного и серийного производств точных изделий, а также производства штампов и пресс-форм.

Характеристики

Рабочая зона
Ход по оси X, мм	900
Ход по оси Y, мм	430
Ход по оси Z, мм	510
Расстояние от торца до поверхности стола, мм	150-660

Стол
Размер стола, мм	1100×430
Нагрузка на стол, кг	700

Подачи
Скорость быстрых перемещений по оси X, м/мин	36
Скорость быстрых перемещений по оси Y, м/мин	36
Скорость быстрых перемещений по оси Z, м/мин	36
Скорость резания по оси X, м/мин	20
Скорость резания по оси Y, м/мин	20
Скорость резания по оси Z, м/мин	20

Шпиндель
Тип привода	Мотор-шпиндель
Частота вращения шпинделя, об/мин	12000
Мощность шпинделя, кВт	10/22
Крутящий момент, Нм	63.7/118
Конус	BT40

Инструментальный магазин
Емкость инструментального магазина	24 (опция 30)
Максимальный диаметр инструмента (смежное гнездо), мм	80 (125)
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	7
Время смены инструмента, сек	1.5

Система ЧПУ
Система ЧПУ	Fanuc 0i

Прочее
Длина,мм	2600
Ширина, мм	2420
Высота, мм	2580
Масса, тонн	7

Конструктивные особенности

В базовой комплектации оборудование оснащено ЧПУ Fanuc α1 и альфа-сервоприводами осей.

Также в комплектации мотор-шпиндель для стабильной работы на высоких оборотах, роликовые направляющими качения для обеспечения дополнительной жесткости и инструментальный магазин с двойным сервопривод для максимально быстрой смены инструмента.

Встроенные шнековые конвейеры для отвода стружки и наружный цепной конвейер обеспечивают бесперебойный отвод стружки.

Жесткая конструкция станка с разнесенной А-образной колонной, усиленным шпиндельным узлом вкупе с топовым оснащением обеспечивают максимальную производительность и точность. Общий вес корпуса шпинделя и самого шпинделя уменьшен на 30% для повышения эффективности.

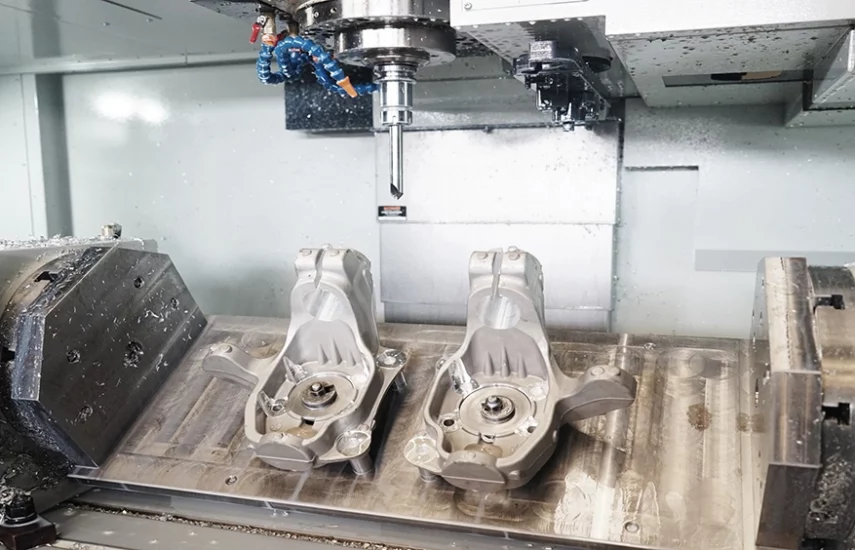

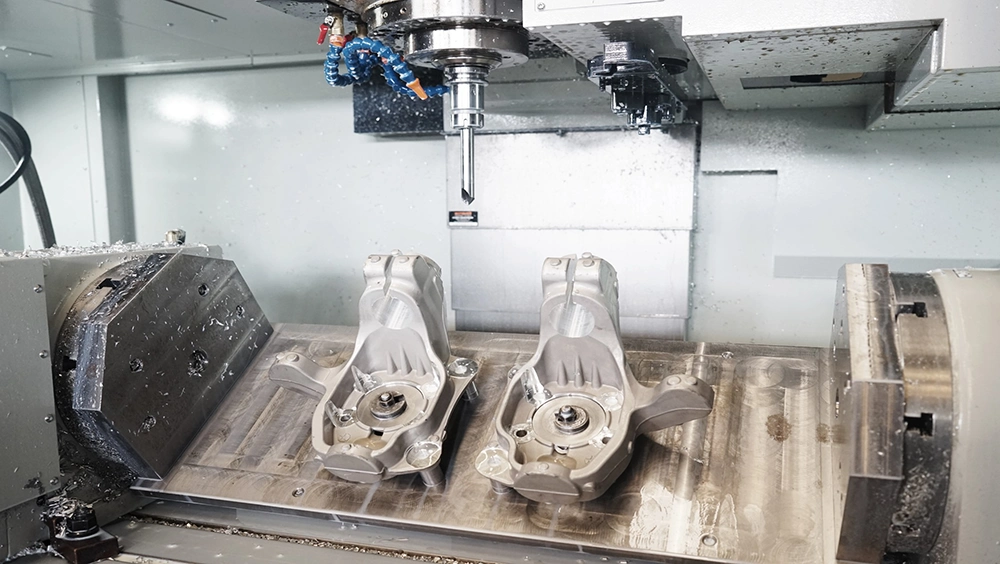

Зона обработки

•  Габариты обрабатываемой заготовки (ДхШхВ) – 900 мм х 660 мм х 430 мм
•  Максимальная нагрузка на стол – 900 кг
•  Размеры стола – 1100 мм х 430 мм

Мотор-шпиндель

• Мотор-шпиндель собственного производства, частота вращения 12000 об/мин.
•  Отлично сбалансированная облегченная конструкция с «нулевой» передачей и минимальной инерцией.
•  Ускорение от 0 до 8000 об/мин всего за 0.8 секунды.
•  Высокая скорость и точность, малый вес, отсутствие вибраций.
•  Двухступенчатый привод.

Диаграмма мощности и крутящего момента

Направляющие

В базовой комплектации станок оснащен роликовыми линейными направляющими по осям X и Z и шариковыми линейными направляющими по оси Y.

Инструментальный магазин с сервоприводом

ATC на 24 позиции, скорость смены инструмента T-T 1.5 секунды

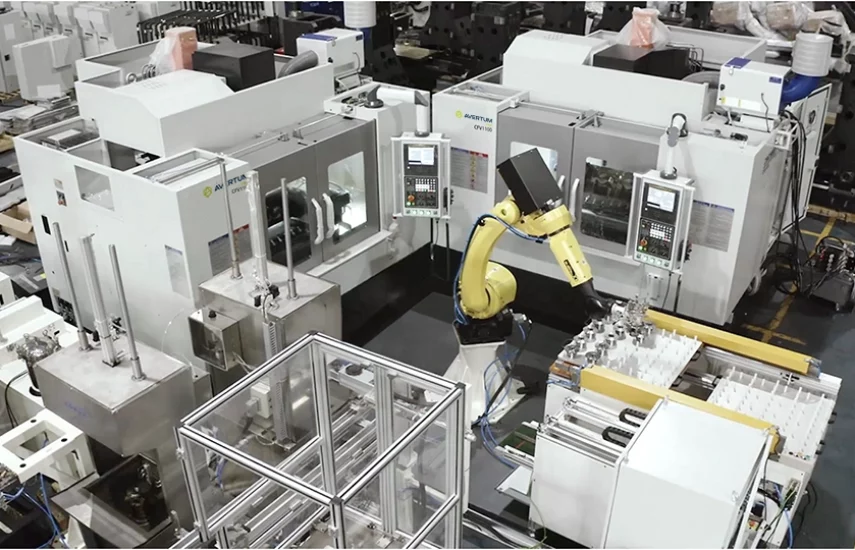

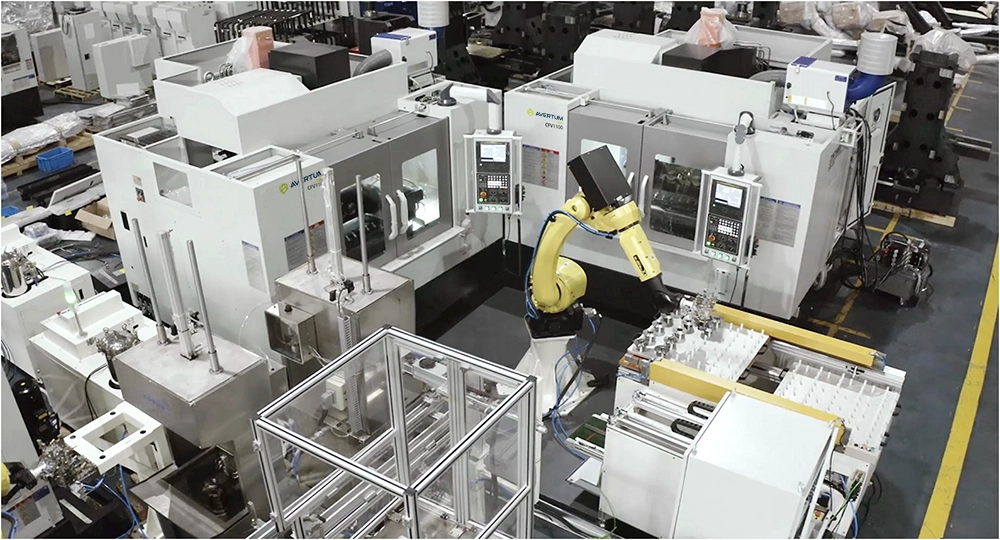

Гибкая автоматизация

•  Автоматическая дверь.
•  Интерфейс взаимодействия с автоматизированной линией.
•  Автоматическая компенсация и контроль срока службы инструмента.
•  Устройство обнаружения заготовки.
•  Опция для 4 и 5 оси.
