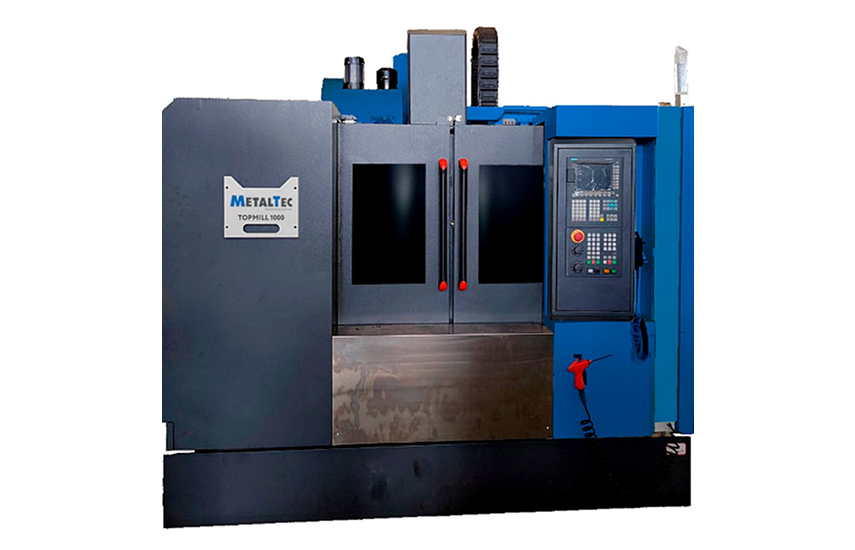

Вертикальные многоцелевые обрабатывающие центры TOPMILL предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Характеристики

Рабочая зона
Размеры рабочего стола, мм1000 × 550
Наибольшая нагрузка на стол, кг800
T-пазы стола, мм5 × 18 × 100
Перемещение по оси X, мм800
Перемещение по оси Y, мм550
Перемещение по оси Z, мм550
Расстояние от торца шпинделя до поверхности стола, мм120–670
Система перемещений
Направляющие X / Y / ZЛинейные направляющие
Тип приводаРеменной
Шпиндель
Тип шпинделяVOLIS (Тайвань), ременной привод
Максимальные обороты, об/мин10 000
Мощность главного привода (пост. / 30 мин.), кВт7,5 / 11
Инструментальная система
ПроизводительOKADA (Тайвань)
Тип хвостовика инструментаBT40
Емкость магазина инструмента24
Макс. вес инструмента, кг8
Макс. диаметр инструмента, мм150
Макс. длина инструмента, мм300
Скорости
Быстрые перемещения X / Y / Z, мм/мин20 000 / 20 000 / 16 000
Скорость обработки, мм/мин1–10 000
Точность
Точность позиционирования, мм±0,005 / 300
Повторяемость, мм±0,003 / 300
Энергопотребление и пневмосистема
Напряжение, В / Частота, Гц380 ±10% / 50 ±10%
Общая установленная мощность, кВт20
Давление воздуха, МПа0,6
Габариты и масса
Длина, мм2650
Ширина, мм2250
Высота, мм2820
Вес, кг5300
