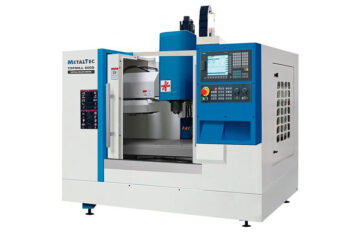

Вертикальные многоцелевые обрабатывающие центры TOPMILL 1360K предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Характеристики

Рабочая зона
Размеры рабочего стола, мм1300 × 600
Наибольшая нагрузка на стол, кг850
T-пазы стола, мм18 × 100 × 5
Перемещение по оси X, мм1100
Перемещение по оси Y, мм600
Перемещение по оси Z, мм600
Расстояние от торца шпинделя до поверхности стола, мм150–800
Расстояние от шпинделя до колонны, мм650
Система перемещений
Направляющие X / Y / ZЛинейные направляющие (C3)
ШВП X / Y / ZКласс точности P4
Шпиндель
Тип шпинделяVOLIS (Тайвань), прямой привод
Охлаждение шпинделяМасляное
Максимальные обороты, об/мин10 000
Мощность главного привода (пост. / 30 мин.), кВт11 / 15
Инструментальная система
ПроизводительOKADA (Тайвань)
Тип хвостовика инструментаBT40
Емкость магазина инструмента24
Макс. вес инструмента, кг8
Макс. диаметр инструмента, мм100
Макс. длина инструмента, мм300
Скорости
Быстрые перемещения X / Y / Z, мм/мин24 000 / 24 000 / 20 000
Скорость обработки, мм/мин1–10 000
Точность
Точность позиционирования, мм±0,005 / 300
Повторяемость, мм±0,003 / 300
Энергопотребление и пневмосистема
Напряжение, В / Частота, Гц380 ±10% / 50 ±10%
Общая установленная мощность, кВт20
Давление воздуха, МПа0,6
Габариты и масса
Длина, мм3300
Ширина, мм2300
Высота, мм2550
Вес, кг6500
