Вертикальные многоцелевые обрабатывающие центры TOPMILL 800S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Характеристики

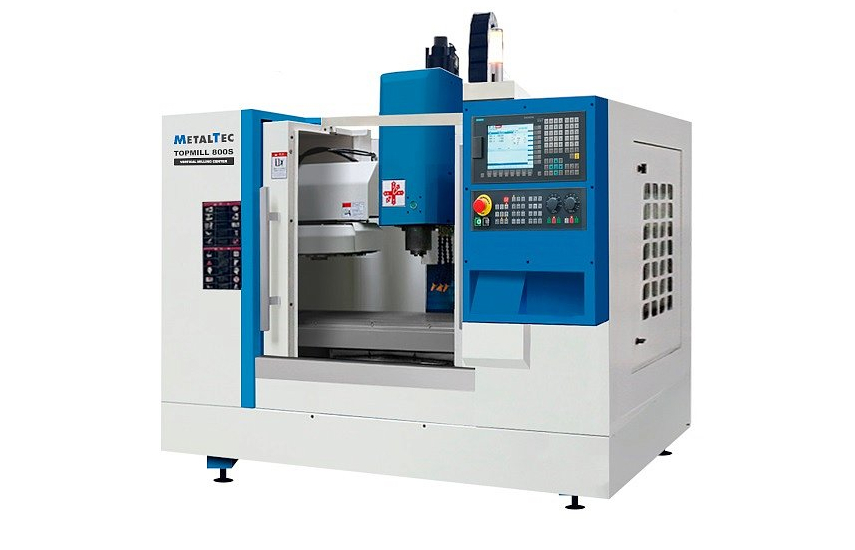

Фрезерный станок TOPMILL 800S
Размеры рабочего стола
Размеры рабочего стола, мм800 × 260
Наибольшая нагрузка на стол, кг200
T-пазы стола, мм3 × 12 × 78
Перемещения
Перемещение по оси X, мм500
Перемещение по оси Y, мм350
Перемещение по оси Z, мм450
Расстояние от торца шпинделя до поверхности рабочего стола, мм150 — 570
Расстояние от шпинделя до колонны, мм350
Направляющие перемещенияЛинейные направляющие (С3)
Шарико-винтовые пары, X / Y / Z2816
Шпиндель и инструмент
ШпиндельVOLIS (Тайвань) – ременной привод
Обороты шпинделя, об/мин8000
Мощность главного привода, кВт (пост./30 мин.)5,5 / 7,5
Тип хвостовика инструментаВТ40
Емкость магазина инструмента12
Максимальный вес инструмента, кг6
Скорости
Быстрые перемещения по осям X / Y / Z, мм/мин24 000 / 24 000 / 24 000
Скорость обработки, мм/мин1 — 10 000
Точность
Точность позиционирования, мм±0,005 / 300
Повторяемость, мм±0,003
Энергопотребление и пневмосистема
Напряжение / Частота, В / Гц380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт20
Давление воздуха, МПа0,6
Габариты и вес
Длина, мм3000
Ширина, мм2250
Высота, мм2350
Вес, кг2500
