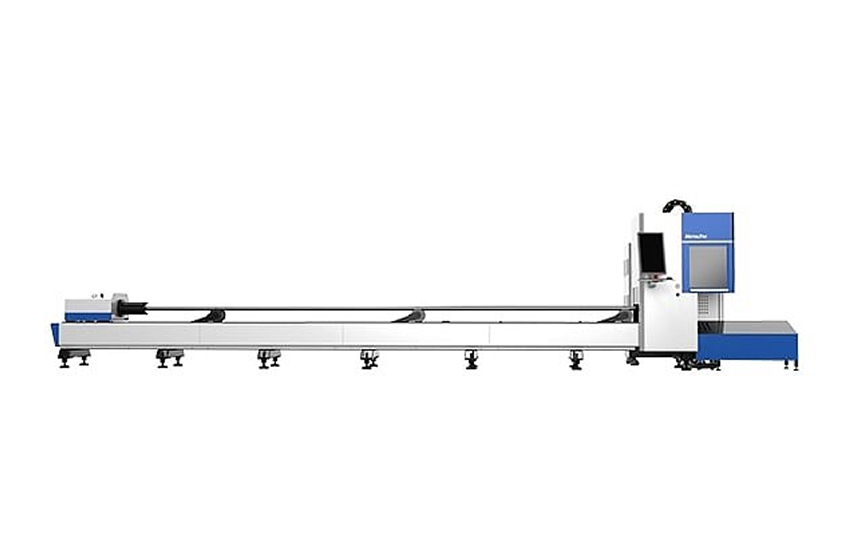

Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

Характеристики

Лазерный станок для резки труб T-6016 (2000 Вт)
Основные характеристики
МодельT-6016
Длина труб, мм6000
Диаметр труб, мм20 — 160
Вид охлажденияЧиллер HAN LI / S&A / HK (Китай)
Система управленияTubesT-Lite
Напряжение, В380
Гарантия на станок2 года
Механика и точность
Направляющие по осямРоликовые квадратного сечения
Передача по осямШестерня — рейка
Передача по оси ZШарико-винтовая пара TBI
Датчик высотыАвтоматический
Точность позиционирования, мм± 0,03
Точность повторного позиционирования, мм± 0,02
Ускорениедо 1,2 G
Параметры резки
Максимальная скорость резки, м/минДо 30
Максимальная скорость холостого хода, м/минДо 100
Минимальная ширина резки, мм0,12
Лазерная система
Тип лазераОптоволоконный лазер
Производитель источникаMAXPHOTONICS
Мощность источника, Вт2000
Режущая головкаRAYTOOLS / METALTEC CH3000 (Швейцария)
Настройка фокусного расстоянияАвтофокус
Длина волны лазера, нм1070
Срок работы лазера, чДо 100 000
Гарантия на лазерный источник2 года
Приводы и комплектующие
Серводвигатели по осям W1 / Y2, кВтFUJI 2 кВт (Япония)
Серводвигатель по оси W2, кВтFUJI 1,5 кВт (Япония)
Серводвигатель по оси X, кВтFUJI 1 кВт (Япония)
Серводвигатель по оси Z, кВтFUJI 0,4 кВт (Япония)
РедукторSHIMPO-NIDEC (Япония)
Пневматические элементыSMC / AirTac (Япония)
ЭлектрокомпонентыSCHNEIDER (Франция)
Габариты и вес
Длина, мм8500
Ширина, мм2100
Высота, мм2500
Вес, кг3000
