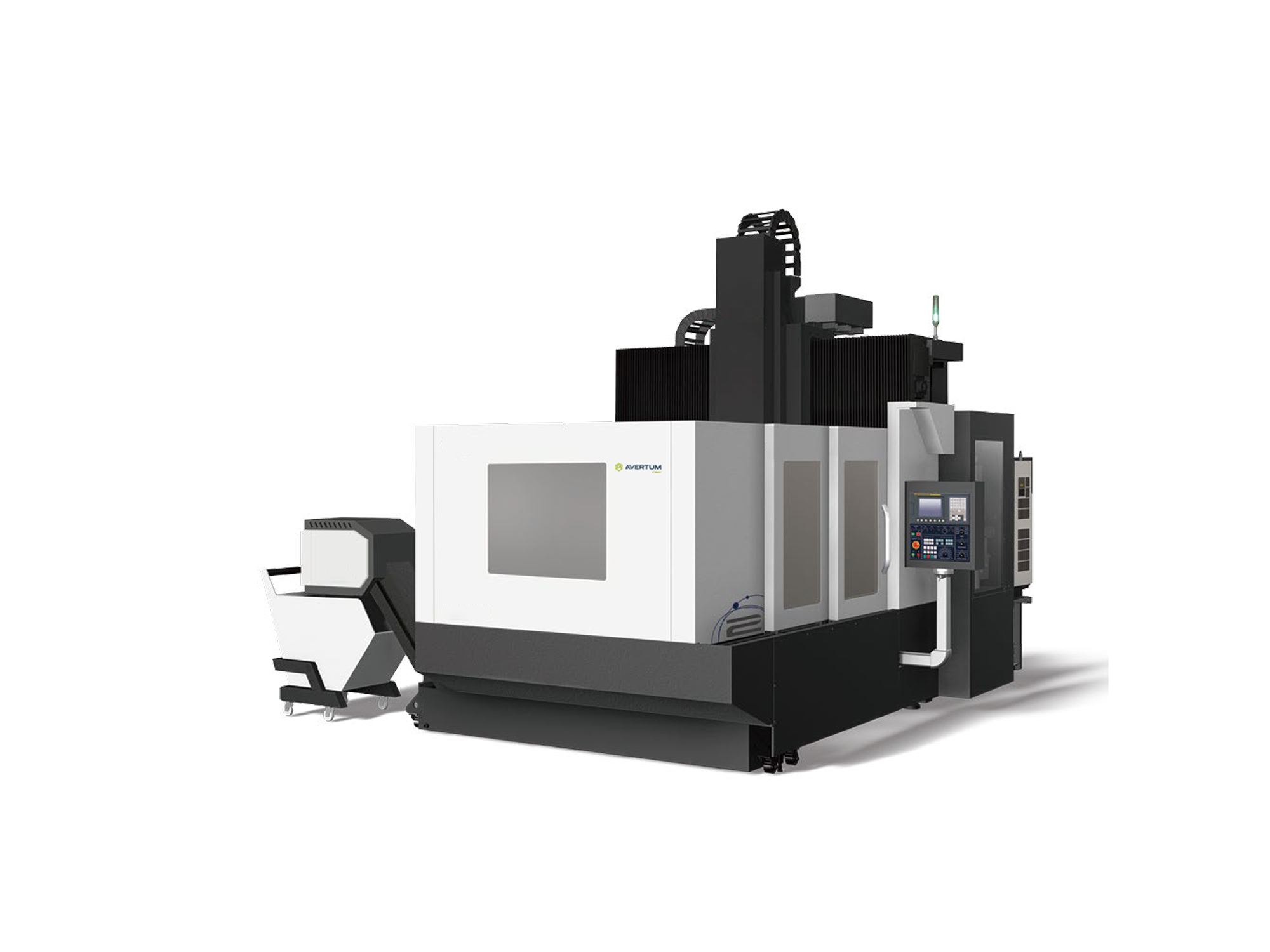

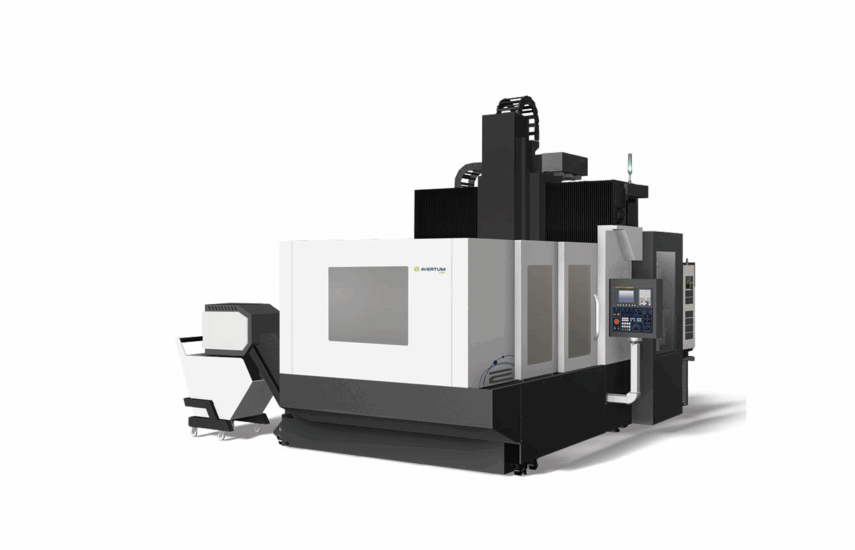

Вертикальные обрабатывающие центры серии GMS II с А-образной одиночной колонной и подвижной конструкцией рабочего стола имеют компактную конструкцию и занимают малую площадь. Серия применяется для фрезерования, растачивания, сверления, нарезания резьбы. Идеальное решение для производства автомобильных компонентов, штампов и пресс-форм и общего машиностроения.

Характеристики

Рабочая зона
Ход по оси X, мм2500
Ход по оси Y, мм1500
Ход по оси Z, мм800
Расстояние между колоннами, мм1650
Расстояние от оси шпинделя до поверхности стола, мм200-1000
Стол
Размер стола, мм1500×2700
Нагрузка на стол, кг8000
Подачи
Скорость быстрых перемещений по оси X, м/мин16
Скорость быстрых перемещений по оси Y, м/мин24
Скорость быстрых перемещений по оси Z, м/мин24
Скорость резания по оси X, м/мин12
Скорость резания по оси Y, м/мин20
Скорость резания по оси Z, м/мин20
Точность
По оси X0.012
По оси Y0.012
По оси Z0.010
Повторяемость
По оси X0.008
По оси Y0.008
По оси Z0.006
Шпиндель
Тип приводаМотор-шпиндель
Частота вращения шпинделя, об/мин15000
Мощность шпинделя, кВтH: 18.5/22, L: 15/18.5
Крутящий момент, НмH: 50.5/81.7, L: 95.5/167
КонусHSK-A63
Сечение ползуна, мм350×350
Инструментальный магазин
Емкость инструментального магазина24
Максимальный диаметр инструмента (смежное гнездо), мм80 (150)
Максимальная длина инструмента, мм300
Максимальный вес инструмента, кг8
Система ЧПУ
Система ЧПУFanuc 0i
Прочее
Длина,мм7270
Ширина, мм4580
Высота, мм4300
Масса, тонн20
