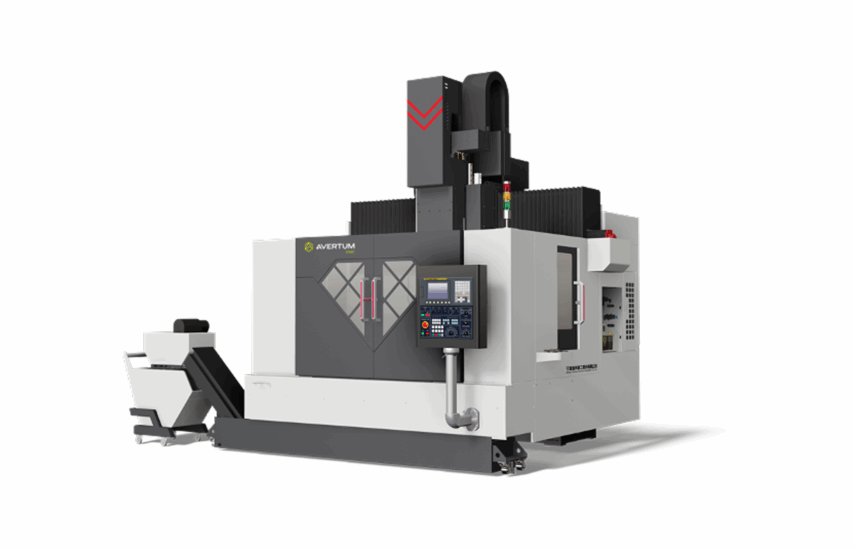

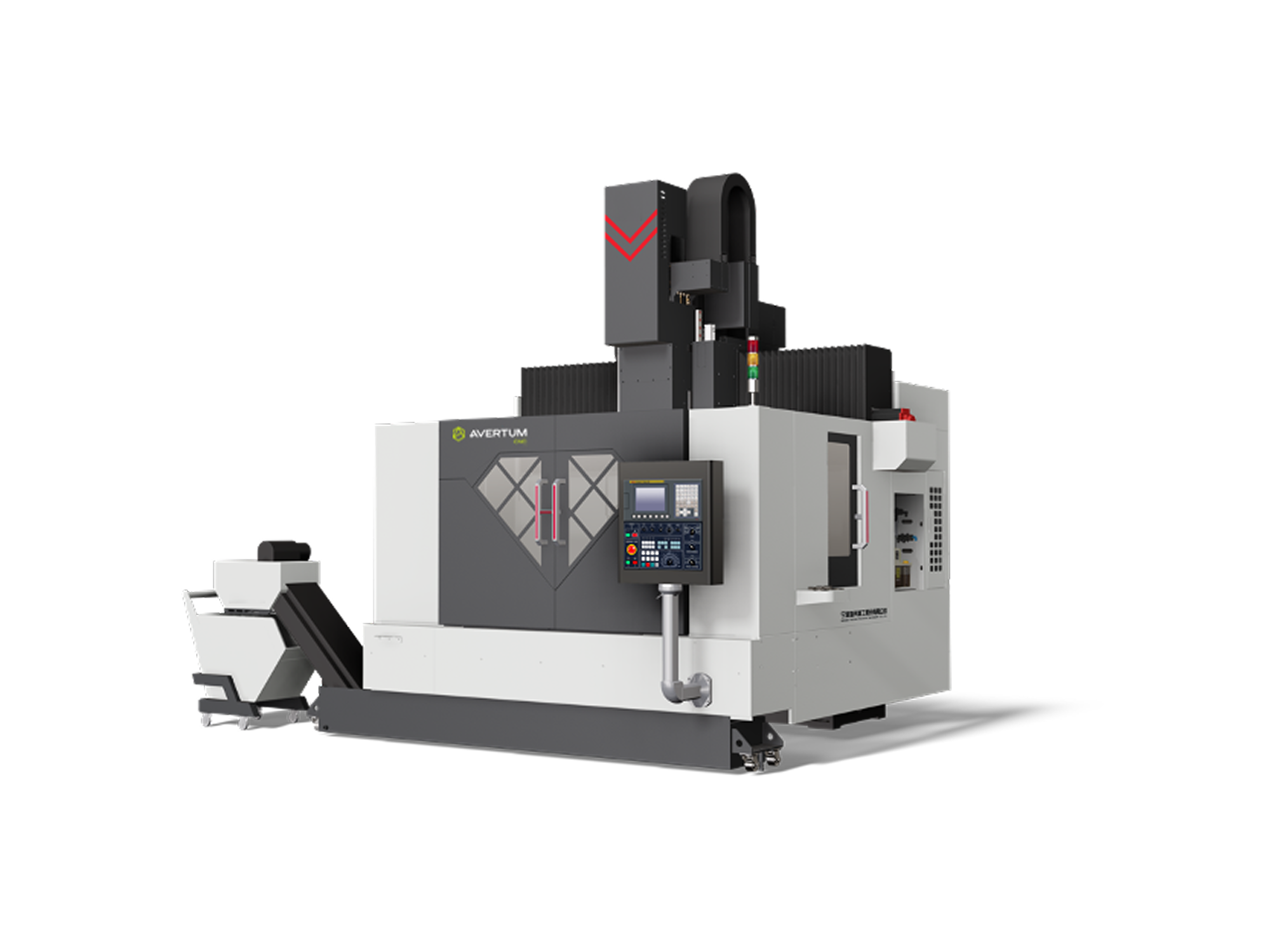

Вертикально-фрезерный портальный обрабатывающий центр GU5II PLUS

Вертикально-фрезерные обрабатывающие центры GU с портальной конструкцией

Уникальный и самый тяжелый обрабатывающий центр в своем классе. Цельнолитая портальная конструкция рамы обеспечивает симметричную структуру, высокую жесткость, а также позволяет выполнять черновые и чистовые операции с высокой точностью и стабильностью.

Характеристики

Рабочая зона
Ход по оси X, мм	1300
Ход по оси Y, мм	700
Ход по оси Z, мм	700
Расстояние между колоннами, мм	1570
Расстояние от торца до поверхности стола, мм	205-905

Стол
Размер стола, мм	1400×700
Нагрузка на стол, кг	2000

Подачи
Скорость быстрых перемещений по оси X, м/мин	24
Скорость быстрых перемещений по оси Y, м/мин	24
Скорость быстрых перемещений по оси Z, м/мин	15
Скорость резания по оси X, м/мин	12
Скорость резания по оси Y, м/мин	12
Скорость резания по оси Z, м/мин	10

Шпиндель
Тип привода	Редуктор
Частота вращения шпинделя, об/мин	6000
Мощность шпинделя, кВт	15/18.5
Крутящий момент, Нм	316/522
Конус	BT50

Инструментальный магазин
Емкость инструментального магазина	24
Максимальный диаметр инструмента (смежное гнездо), мм	110 (200)
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	20

Система ЧПУ
Система ЧПУ	Fanuc 0i

Прочее
Длина,мм	3800
Ширина, мм	3600
Высота, мм	4300
Масса, тонн	13

Станина

Тяжелая цельнолитая станина из высококачественного чугуна обеспечивает высокую жесткость станка.

Зона обработки

Размеры стола – 1400 мм х 700 мм
Максимальная нагрузка на стол – 2000 кг

Направляющие

На станке применяются направляющие качения SCHNEEBERGER, обеспечивающие высокую точность с минимальными потерями на трение. Идеально подходят для динамичной высокоскоростно обработки.
